Устройство дверной ручки: три типа механизма
Ежедневно по нескольку раз мы с ней здороваемся, знаем, как она выглядит. А вот что же спрятано у нее внутри, мало кто знает. Речь пойдет о дверной ручке, о том, какие они бывают, как устроены и какой степенью надежности обладает та или иная модель.
Классификация дверных ручек.
Существует три основных типа дверных ручек: стационарные, нажимные и поворотные. Две последних могут быть как со встроенным замком, так и без него. Стационарные ручки носят в основном декоративный характер. Весь их функционал сводится к удобству открывания и закрывания дверного полотна. Они могут быть навесные или врезные, различных форм и видов, изготавливаться из различных материалов, но, как правило, роль у них одна и та же: ухватился – открыл – закрыл.
Нажимная и поворотная ручка
Рассматривая устройство ручки поворотного или нажимного типа, легко догадаться, насколько все просто и понятно.
Конструкция нажимной дверной ручки.
При повороте или нажатии на ручку посредством передаточных пластин она воздействует на фалевую защелку, это тот самый угловой язычок. Защелка уходит внутрь механизма, и дверь спокойно открывается. Чтобы закрыть дверь, ничего поворачивать или нажимать не надо, физика все делает сама. Благодаря минимальной силе трения язычок своим скошенным краем сам себя задвигает внутрь, после чего под действием пружины сам же возвращается в исходное положение. Дверь заперта.
Вернуться к оглавлению
Что внутри дверной ручки?

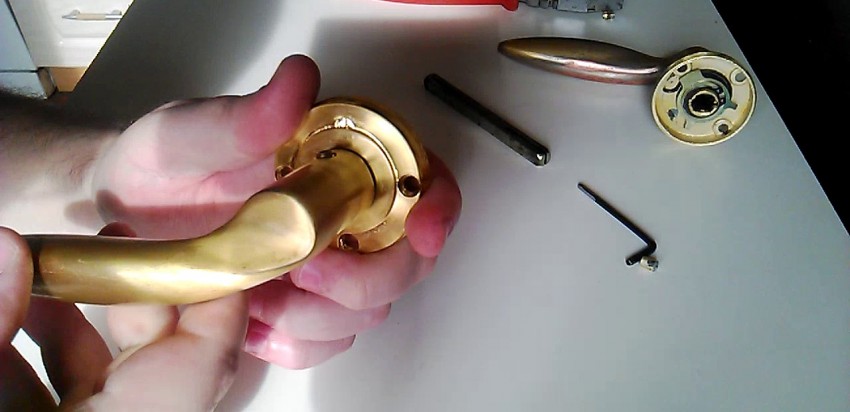

Для ответа на этот вопрос необходимо ручку снять и разобрать. С той стороны, где нет ключа, на ручке есть небольшое отверстие. Спицей или тонкой отверткой через это отверстие отодвигаем стопорную пружинку и снимаем рукоятку. Далее снимается декоративная накладка, под ней открываются 2 шурупа, они удерживают рычаг с обеих сторон двери. Фигурной отверткой выкручиваются шурупы, и теперь можно без усилий снять весь центральный механизм, включая рукоятку с обратной стороны дверного полотна.
Схема сборки деталей дверной ручки.
Запирающий механизм Т-образной формы. В центре корпуса имеется квадратное окошко, свободно вращающееся в круглом основании на небольших подшипниках. Через металлический толкатель угол квадрата прикреплен к фалевой защелке (язычок). При вращении окна язычок совершает возвратно-поступательные движения. Толкатель оснащен пружинным стопором, препятствующим проворачиванию окна, когда воздействие происходит на сам язычок. В некоторых моделях защелка совмещена с блокирующем стержнем, который препятствует насильному отжиманию закрытого замка. Такие замки более надежны на предмет сохранности запираемых ценностей.
Сам же кноб, ручка с поворотным механизмом, устроен еще проще. Главная деталь – это квадратный стержень, проходящий через все дверное полотно и окно защелки. Он соединен с обеих сторон двери с ручками при помощи стопорных пружин.
На другой стороне на тот же стержень накладывается фиксирующая шайба, через которую двумя болтами стягиваются обе ручки. Если имеется функция внутреннего запирания, надевается запорный блок. В нем, при помощи металлической зацепки, происходит фиксация стержня. Зацепка приводится в действие кнопкой либо вентилем. Следующим шагом надевается декоративная накладка. Ручку надо задвигать до характерного щелчка, это фиксирующая пластина встанет на стержень.
Ремонт дверной ручки — как починить ручку двери своими руками?
27.04.2020
Прочитайте за 8 мин.
Прослушать статью
112
219488
Дверной ручкой на входной двери мы пользуемся каждый день.
Неудивительно, что иногда с ней случаются поломки. С серьезной проблемой лучше обратиться к сервисной службе. Но если такой службы у производителя нет, мы расскажем, как починить ручку своими руками.
Мы не рекомендуем самостоятельно ремонтировать комплектующие двери, если еще действует гарантийный срок производителя. В случае поломки обратитесь в сервисную службу.
Если входная ручка только разболталась, то достаточно подкрутить отверткой шурупы. Но часто поломка оказывается намного серьезнее. Сначала определимся с видами входных ручек.
Содержание
- Виды дверных ручек
- Устройство дверной ручки
- Как разобрать ручку своими руками, если:
- Скрипит при нажатии
- Не работает защелка замка
- Нажимная часть отвалилась
- Лопнул квадрат ручки
- Ручка не возвращается в исходное положение
- Заржавел цилиндр
Виды дверных ручек
Дверные ручки на входных дверях делятся на две группы:
- Нажимные приводят в действие защелку замка
- Стационарные просто тянут дверь на себя.
Если сломалась стационарная ручка, то обычно ее можно только заменить полностью. Но нажимная ручка состоит из множества элементов. И если один вышел из строя — надо просто отремонтировать его.
Устройство дверной ручки
Для этого разберемся, как устроена нажимная ручка:
- Нажимная часть, за которую вы беретесь рукой
- Пластиковое кольцо
- Основание дверной ручки
- Возвратная пружина
- Ограничитель хода ручки
- Стопорный винт
- Квадрат
- В некоторых конструкциях есть также цилиндровый механизм.
Устройство ручки входной двери
Конструкция не самая сложная, поэтому с некоторыми проблемами можно справиться самостоятельно.
Как разобрать дверную ручку своими руками?
1. Ручка скрипит при нажатии
Самая частая проблема и легко решаемая.
Устраните следующим образом:
- Открутите крепежную планку с помощью отвертки
- Разберите механизм
- Смажьте все металлические детали, например, WD-40
- Установите обратно ручку.
2. Не работает защелка замка
Такое случается, когда перестает работать язычок защелки или штырь, который приводит защелку в действие, недостаточно длинный.
Защелка замка входной двери
Как проверить? Надо открутить крепежную планку и проверить, работает ли язычок замка. Для этого вставьте отвертку в гнездо замка и проверните.
Если язычок работает исправно, проблема кроется в недостаточной длине штыря. Есть два решения:
- Купить новый штырь в любом строительном магазине и отрезать нужную длину
- Подложить в это гнездо (с торцевой стороны ручки) щепки или куски плотного картона, чтобы «удлинить» имеющийся штырь.
3. Нажимная часть ручки отвалилась, а крепление осталось на месте
Такое происходит, когда слетает стопорное кольцо с паза на торцевой части:
- Либо потому что кольцо лопнуло
- Либо потому что разжалось.
Стопорное кольцо ручки входной двери
Проверить, что именно случилось нужно следующим способом — открутите крепежную планку и посмотрите, в каком состоянии кольцо. Если целое, то подогните его сильнее. Затем верните ручку на место, сверху наденьте кольцо.
Если кольцо лопнуло, то можно только покупать новую дверную ручку.
4. Лопнул квадрат дверной ручки
Если дверная ручка отваливается или не держится в пазах, такое может быть из-за лопнувшего квадрата внутри конструкции. Квадрат — основание дверной ручки. Главный плюс в том, что квадрат можно купить и заменить.
Квадрат ручки входной двери
Выбирайте новый квадрат из стали и желательно у производителя вашей дверной ручки, чтобы подошел по размеру.
Если найти не получается, то придется обрезать болгаркой под размер старого квадрата.
5. Ручка после нажатия не возвращается в исходное положение
Такое происходит, когда слетела или лопнула пружина. Эта деталь находятся за стопорным кольцом и соединяет все элементы конструкции вместе.
Пружина ручки входной двери
Чтобы починить пружину, снимите крепежную планку, снимите стопорное кольцо и зафиксируйте пружину. Если пружина лопнула, то можно заменить ее. Но часто найти аналогичную деталь становится проблематично. В этом случае нужно купить новую ручку целиком.
6. Заржавел цилиндровый механизм
В некоторых дверных ручках есть цилиндровый механизм, который нужен для закрывания двери изнутри без ключа.
Такой цилиндр может заржаветь и плохо проворачиваться. Из-за этого трудно нажимать ручку и открывать входную дверь. Иногда из-за сильной коррозии дверь и вовсе заклинивает.
Решить такую проблему несложно:
- Снимаем крепежную планку
- Вооружаемся смазкой WD-40
- Смазываем через щели рядом с цилиндром — весь замок должен быть смазан
- После этого ждем 10 минут и протираем неворсисткой тканью излишки смазки. Если ворсинки застрянут в замке — его заклинит так, что придется покупать новый
- Налейте еще смазки на замок и поворачивайте его. Это нужно делать медленно и аккуратно, чтобы цилиндр не пострадал
- Когда замок полностью закроется — готово!
Вот мы и разобрали основные причины поломки дверной ручки входной двери. Если ваша дверная ручка после всех проверенных причин все равно не работает, значит повреждение серьезное и самостоятельно его устранить не получится. Обратитесь к профессиональному мастеру или замените всю конструкцию дверной ручки.
Понравился материал? Поставь лайк
112
Поделитесь:
Eсть вопросы?
Заполните форму и наш специалист свяжется с Вами.
Нажимая на кнопку, вы даете согласие на обработку своих персональных данных Пользовательское соглашение
Компоненты дверных ручек – практическое и экспертное руководство
Дверные ручки – это часть нашего дома, которую мы часто упускаем из виду. Мы используем их постоянно в течение дня, не задумываясь об этом, и если наши ручки не сломаются или мы не решим приобрести новые, мы можем легко забыть о них.
Существует множество деталей дверных ручек, которые могут быть чрезвычайно полезны при поиске или установке новых ручек. Итак, от шпинделя до ответной планки, мы здесь, чтобы помочь вам понять компоненты ваших дверных ручек, что они делают и что они из себя представляют.
Каждая ручка отличается. Независимо от того, выберете ли вы рычаг на розетке, рычаг на задней пластине или дверную ручку, все они имеют схожие основные компоненты: рычаг или ручку, механизм защелки, запорную пластину и дверной замок. ваша дверь требует один.
В нашей статье вы найдете советы экспертов, которые помогут вам разобраться с деталями основных дверных ручек.
Независимо от того, что вы выберете, мы поможем вам понять вашу ручку и то, как она работает.
Рычаг или ручка
При рассмотрении вопроса о дверной ручке наиболее важным элементом является рычаг или ручка, с помощью которых вы работаете с ручкой.
Находится на дверных ручках с рычагом на задней пластине и рычагом на розетке. Рычаги открывают дверь, если их нажать вниз. Внутри каждой рукоятки находится пружинный механизм, который возвращает рычаг в нерабочее положение, удерживая рычаг в прямом положении. При использовании этот пружинный механизм позволяет ручке достичь определенной точки перед остановкой; это предотвращает переутомление ручки и потерю ее гладкой функциональности.
В отличие от этого, поворотное действие позволяет двери открываться дверными ручками, и есть два типа дверных ручек на выбор, с пружиной или без пружины.
Подобно дверным ручкам с рычагом на задней пластине и рычагом на розетке, подпружиненные дверные ручки также включают пружинный механизм, возвращающий дверную ручку в исходное положение.
Неподпружиненные дверные ручки, однако, не имеют. Вместо этого их механизм работает на механизме поворота и разблокировки. Этот механизм позволяет дверной ручке вращаться в любом направлении. Однако он не вернется в нейтральное положение автоматически. Поэтому людям с ограниченными движениями запястий следует выбирать дверную ручку без пружины, которой легче управлять.
Несмотря на это, рычаг работает с помощью шпинделя со всеми рычагами на задней пластине, ручками на розетке и дверными ручками.
Шпиндели Что такое шпиндели?
Шпиндель представляет собой металлический стержень, обычно изготовленный из стали, который соединяет две ручки или две дверные ручки по обеим сторонам двери.
Шпиндели доступны двух размеров: 8 мм и 5 мм. Шпиндели 8 мм подходят для дверных ручек и дверных ручек, а шпиндели 5 мм подходят для поворотно-откидных замков в ванной комнате.
Как работает шпиндель? Шпиндель проходит через квадратное отверстие в задней пластине или розетке рукоятки.
Он проходит через соответствующее отверстие внутри трубчатой защелки или врезного замка, встроенного в дверь.
Когда вы используете ручку или поворачиваете дверную ручку, шпиндель вращается, приводя в действие защелку внутри двери. Это движение втягивает защелку и позволяет открыть дверь.
Задние панели и розетки
Крепление дверных ручек или дверных ручек к двери осуществляется с помощью задней пластины или розетки. Задняя пластина или розетка (также известная как роза) видна, поскольку пластина прилегает к поверхности двери, где установлен рычаг или ручка.
Накладки и розетки предназначены для скрытия внутреннего механизма дверной ручки или дверной ручки; однако они оба будут функционировать совершенно по-разному.
Задние панели: Рычажные ручки на задней панели представляют собой более традиционный стиль дверных ручек. Используемые в домах и коммерческих зданиях в течение многих лет, дверные ручки с задней панелью продолжают оставаться популярными и сегодня.
Эти ручки представлены в трех разных стилях:
- Рычажная защелка (глухая задняя пластина)
- Замок сувальдный (с замком под ключ или еврозамком)
- Замок для ванной комнаты (со встроенной поворотной кнопкой)
Ручки с рычажной защелкой используются на внутренних дверях, не требующих замка. Напротив, ручки с рычажным замком будут иметь вырезанную замочную скважину в задней пластине, используемую с замком створки для блокировки двери.
Дверные ручки для ванных комнат самые уникальные. Со специальной поворотной кнопкой для ванной комнаты, прилагаемой к дверной ручке, дверные ручки для ванной комнаты используются вместе с замками для ванных комнат. Поворотная ручка позволяет запирать дверь изнутри, но открывать ее снаружи с помощью разблокирующего механизма.
Если вы хотите заменить ручку, дверная ручка с рычагом на задней панели лучше всего закроет любые отверстия для винтов или следы, оставленные предыдущей ручкой.
Розетки: Дверная ручка «рычаг на розетке» — это более современный стиль ручки.
Эти ручки, часто имеющие круглую форму, плотно прилегают к поверхности двери, при этом любые крепления, винты и внутренний механизм ручки закрыты. В результате эти ручки выглядят более чистыми и гладкими.
Идеально подходит для использования на любой внутренней двери, при необходимости вы можете установить соответствующую дверную фурнитуру. Учитывая требования вашей комнаты, вам может потребоваться приобрести замок, поворотную ручку или защелку в зависимости от вашей комнаты.
- Для любых дверей, не требующих защиты от замка, например, для гостиной или столовой, достаточно установить на них трубчатую защелку. Трубчатая защелка будет находиться сбоку от двери, удерживая дверь закрытой, когда защелка находится в запорной пластине на дверной раме.
- Вы можете установить традиционный замок с замочной скважиной в сочетании со створчатым замком для дверей, для которых требуются замки. Для целостного, аккуратного дизайна дверной фурнитуры защитите замочную скважину накладкой.
- Дверь в ванную можно запирать без ключа. Для этих дверей было бы выгодно приобрести замок с поворотной ручкой и отпиранием, чтобы использовать его в сочетании с замком для ванной комнаты.
Трубчатая защелка
Трубчатая защелка вставлена в дверь и не видна, за исключением ригеля защелки, который вы увидите выступающим из края двери.
Трубчатая защелка позволяет открывать и закрывать дверь с помощью дверной ручки или кнопки. Когда вы используете ручку или поворачиваете дверную ручку, шпиндель поворачивается, чтобы привести в действие защелку внутри двери. Затем защелка втягивается, и вы можете открыть дверь.
Но что такое трубчатая защелка и понадобится ли она вам?
Что такое трубчатая защелка? Трубчатая защелка является важным компонентом при установке ручек, но о ней часто забывают или упускают из виду. Это стальная трубка, содержащая подпружиненный толкатель и защелку.
Болт защелки иногда называют «язычком», поскольку он представляет собой треугольный кусок металла, который соединяется с ответной планкой, расположенной в дверной раме.
Когда вы нажимаете на дверную ручку, ригель защелки втягивается, чтобы открыть дверь, и возвращается на место, чтобы «защелкнуть» дверь и удерживать ее закрытой.
Простой стальной корпус упрощает установку трубчатой защелки. Кроме того, это устраняет необходимость в обширных столярных работах, которые могут потребоваться для других типов защелок.
Наши трубчатые защелки доступны во многих размерах и отделках, что обеспечивает множество вариантов. Однако для наиболее существенного влияния на работу ваших ручек вам следует подумать, какая именно трубчатая защелка вам нужна.
Когда использовать трубчатую защелку:Трубчатая защелка потребуется для установки любой дверной ручки, не требующей замка, например, в гостиной, столовой или на кухне.
Трубчатые защелки разных размеров: У нас есть две трубчатые защелки разных размеров, 64 мм и 76 мм, с различной отделкой.
Наш ассортимент включает в себя дополнительные отделки для нашего ассортимента ручек, что позволяет вам выбрать подходящий стиль и вписать гармоничную дверную фурнитуру в свой дом. Таким образом, если вы инвестируете в полированные хромированные ручки, у нас есть подходящая хромированная трубчатая защелка.
Решая, какой размер вам нужен, примите во внимание важный фактор: используете ли вы дверную ручку с нажимным рычагом или дверную ручку.
- Мы рекомендуем использовать трубчатую защелку 64 мм для нажимных дверных ручек с соответствующей отделкой.
- Для дверных ручек мы рекомендуем использовать трубчатую защелку диаметром 76 мм с соответствующей отделкой, чтобы было больше места для маневра дверной ручки.
Запорная пластина
Запорная пластина представляет собой металлическую пластину, которую необходимо прикрепить к дверному косяку. Когда вы закрываете дверь, защелка входит в центральное отверстие запорной пластины и удерживает дверь закрытой.
Запорная пластина поможет направить защелку на место и удерживать ее там до тех пор, пока дверь снова не откроется.
Запорные пластины защищают дверной косяк от любого трения, вызванного защелкой, и повышают безопасность дверного косяка, поскольку они часто изготавливаются из более мягкого материала, например дерева.
Этот элемент помогает ввести защелку в отверстие в дверном косяке, не поворачивая ручку или рычаг. Вместо этого он удерживает дверь на месте до тех пор, пока ручка не повернется или не сработает рычаг, освобождая защелку.
Дверные замки
Дверные замки необходимы для обеспечения безопасности вашего дома, независимо от того, находитесь ли вы в доме или вне его.
Несмотря на то, что это важный выбор, каждый дверной замок имеет разную функциональность. Таким образом, понимание вашего дверного замка и частей дверного замка расширит ваши знания о стиле замка, который вам потребуется для вашей двери.
Существует три основных типа замков для внутренних дверей, каждый из которых имеет совершенно разное назначение и функции. К ним относятся:
- Замки с замочной скважиной
- Еврозамки
- Замки для ванной
Каждая внутренняя дверь ведет в отдельную комнату с дополнительными требованиями и нуждами. Например, вы можете обнаружить, что вам нужно запереть дверь на ключ для некоторых помещений.
Для замка с замочной скважиной на передней ручке двери будет вырезана традиционная замочная скважина.
При использовании традиционного замка с замочной скважиной вам потребуется установить врезные замки, чтобы установить их внутри двери. Врезной замок использует болт, защелку и пару ручек для управления дверью как комбинацию защелки и тупика.
Замок войдет в паз сбоку двери и соединится с соответствующим пазом в дверном косяке, где находится ответная планка.
Еврозамок
Еврозамок может быть еще одним соображением для повышения уровня безопасности ваших дверей.
Еврозамок имеет цилиндрическую форму и должен сочетаться с европрофильным замком. Для еврозамка ваша дверная ручка будет иметь увеличенную форму замочной скважины, вырезанную спереди, что позволит евроцилиндру находиться внутри вашей ручки.
Еврозамки идеально подходят для помещений с высокой проходимостью. Они очень безопасны, включая штифты из закаленной стали в болте для предотвращения нежелательного проникновения; без ключа эти замки затрудняют доступ к вашему дому.
Легко заменяемые, просто заменяя цилиндр, еврозамки являются идеальным дополнением к любой двери, включая наружные двери, которые нуждаются в более высоком уровне безопасности.
Замок для ванной
Для вашей ванной комнаты вы захотите защитить частную жизнь своих домочадцев, используя эту комнату, и поэтому вам понадобится подходящий замок.
Хотя замки с поворотной ручкой и отпиранием используются для ванных комнат, при необходимости их можно использовать на любой внутренней двери.
Замок для унитаза состоит из защелки, которую вы будете открывать с помощью ручки, и болта, который вы будете открывать с помощью поворотной ручки, прикрепленной к двери вместо ключа.
Установка дверного замка в вашей ванной комнате имеет много преимуществ. Замки для ванных комнат идеально подходят для любого дома, благодаря возможности легко отпереть дверь снаружи в случае чрезвычайной ситуации и удобной поворотной ручке.
Глоссарий
Задняя пластина: Пластина, к которой крепится дверная ручка.
Замок для ванной комнаты: Специальный замок, идеально подходящий для любой ванной комнаты. Он работает с помощью болта, который перемещается при повороте ручки. Вы можете использовать этот стиль дверного замка со всеми стилями ручек; тем не менее, вы должны приобрести отдельную поворотную ручку для ручки Lever-on-Rose.
Накладка: Пластина, закрывающая замочную скважину в двери.
Защелка: Подпружиненный болт, который приводится в действие при повороте ручки. Механизм защелки удерживает дверь закрытой, но не запертой.
Рычаг: Горизонтальный металлический стержень, который перемещается при нажатии. Рычаг — это механизм, который вы нажимаете, чтобы открыть или закрыть дверь.
Шпиндель: Металлический стержень, вставляемый в защелку и ручку. Шпиндель соединяет ручки с обеих сторон двери и позволяет защелке работать.
Запорная пластина: Металлическая пластина, которую вы прикрепите к внутренней стороне дверной рамы. Запорная пластина удерживает защелку на месте, когда дверь закрыта.
Поворотная ручка: Запорный механизм, для которого не требуется ключ, чтобы запереть дверь, просто повернув ее.
Поворотно-откидная ручка: Механизм замка позволяет запирать дверь изнутри без ключа.
Тем не менее, вы также можете разблокировать его снаружи в экстренной ситуации — идеальный выбор замка для ванных комнат.
Трубчатая защелка: Вам нужен механизм защелки для дверных ручек, которым не нужен замок для открывания и закрывания двери.
Термины дверной фурнитуры
| Как выглядит стандартная подготовка двери | Полезные условия замены дверных ручек или рычагов |
В производстве дверной фурнитуры существует стандарт, на который рассчитано большинство ручек и рычагов. На рисунках ниже показано, что представляет собой стандартная подготовка двери, а также основные части дверного рычага или ручки. Читайте дальше для более подробного объяснения каждого. Если ваши двери подготовлены таким стандартным образом, большая часть фурнитуры, которую мы перечислили на веб-сайте, подойдет к вашим дверям. Если у вас есть двери, подготовленные стандартным способом, или что-то другое, вы можете воспользоваться нашим руководством по замене дверной фурнитуры по ссылке ниже.
Если вы хотите узнать больше о дверной фурнитуре и о том, что означают различные термины, продолжайте читать.
Отверстие и поперечное отверстие
| Подготовка двери состоит из двух основных компонентов. Большое основное отверстие, через которое крепится дверная ручка, называется отверстием. Меньшее отверстие, просверленное на краю двери, — это место, где устанавливается защелка, и оно называется поперечным отверстием. Стандартная подготовка двери должна иметь отверстие диаметром 2 1/8 дюйма и диаметр отверстия 1 дюйм. поперечное отверстие. Если у вас есть что-то меньшего размера, вы можете прочитать нашу статью о дверных ручках и рычагах для небольших отверстий. |
Что такое бэксет?
Расстояние от края двери до центра отверстия. Стандартные размеры заднего ряда составляют 2 3/8 дюйма или 2 3/4 дюйма. Некоторое оборудование поставляется с регулируемыми задними частями, которые подходят для обоих этих размеров. Аппаратное обеспечение более высокого уровня обычно не имеет регулируемого заднего расстояния. Если мы попросим вас указать размер заднего расстояния при добавлении товара в корзину, это значит, что в оборудовании нет регулируемых защелок. Если у вас есть другое измерение заднего расстояния, у нас есть некоторые другие варианты, хотя доступные продукты будут намного более ограниченными. Вы можете проверить наше 2-дюймовое оборудование Backset или 5-дюймовое оборудование от Schlage или Kwikset. |
Забастовка
Ответная планка представляет собой кусок металла, прикрепленный к косяку, который изгибается над концом косяка, облегчая закрытие двери. Когда дверь закрывается, подпружиненная защелка ударяется о кривизну «кромки» защелки, в результате чего подпружиненный механизм защелки вдавливается внутрь цилиндра защелки. Это отверстие в центре удара. Как только дверь закрывается достаточно далеко, подпружиненный механизм выступает в отверстие в защелке, удерживая дверь закрытой, если не повернуть ручку или рычаг, которые втягивали конец защелки, чтобы освободить ее. При установке важно, чтобы защелка правильно совпадала с защелкой, чтобы она работала правильно. |
Лицевая панель
| Лицевая панель представляет собой небольшой элемент отделки из металла, который окружает подпружиненную защелку на краю двери. Лицевые панели доступны в радиусном и прямоугольном углах. Лицевые панели обычно имеют размер 2 1/4 дюйма на 1 дюйм. Этот стандартный размер — это то, с чем будет поставляться почти все новое оборудование. В прошлом некоторые бренды оборудования имели нестандартные размеры, поэтому у вас могло быть что-то другое. |
Защелка
Механизм защелки представляет собой цилиндр, который проходит через край двери. Его часто также называют трубчатым механизмом защелки. Механизм имеет подпружиненную защелку, которая убирается, чтобы открыть дверь, и при отпускании дверной ручки или рычага выдвигается, чтобы удерживать дверь закрытой. Механизм трубчатой защелки для наружной двери часто поставляется с прикрепленной врезной пластиной и требует врезки или некоторой вырубки на краю двери, чтобы пластина правильно располагалась в углублении в двери.На изображении показан механизм защелки с прикрепленной лицевой панелью. Лицевые панели не только красиво выглядят, но и обеспечивают дополнительную безопасность. |
Розетка
| Пластина или накладка за ручками, которыми ручка крепится к двери. Чаще всего они круглые, но в наши дни доступны самые разные формы и размеры. Розетки также обычно называют накладкой или задней панелью. |
Ручка
Ручка обычно имеет круглую форму, но в наши дни обычно используются яйцевидные и другие формы. Ручки используются для захвата рукой и открытия двери. Ручки изготавливаются из латуни, литого под давлением цинка или других материалов. |
Рычаг или рукоятка рычага
| Рычаг или ручка рычага имеют те же функции, что и дверная ручка, но имеют другой внешний вид. Рычаг длиннее и тоньше с более причудливым видом. При заказе нажимных ручек имейте в виду, что вам может потребоваться указать поворот двери, чтобы ваши нажимные ручки указывали в правильном направлении при установке. |
Шпоночный паз или ключевой цилиндр
Шпоночный паз — это собственно ключевой цилиндр, который вставляется в дверную ручку. Когда дверная ручка отпирается, ключ вставляется в замочную скважину, и механизм замка разблокируется при повороте ключа. Шпоночные канавки можно снимать и менять из соображений безопасности или для одновременного включения нескольких замков. Имейте в виду, что не все шпоночные канавки сделаны одинаково, поэтому, когда вы заказываете разные марки, есть большая вероятность, что они не будут иметь одинаковых шпонок. |
Косяк или дверной косяк
| Дверной косяк — это деревянная рама, окружающая дверь в дверном проеме. Для двери важно иметь хороший прочный косяк, чтобы дверь закрывалась. Особенно важно иметь хороший косяк на внешней двери, где будет использоваться засов. Ответная планка крепится к косяку и удерживает дверь в закрытом состоянии, захватывая защелку. |
Невыдвижной штифт или несъемный штифт
Относится к шарнирному штифту, который нельзя снять. Используется в основном там, где требуется безопасность, чтобы штифт нельзя было вынуть, а дверь вынуть из проема. На наружных дверях, которые открываются наружу, штифт находится снаружи здания. В этом случае эти штифты можно использовать чаще. |
Фиксирующие болты
| Запорные болты чаще всего используются на французских дверях. Они монтируются [заподлицо] на внутренней кромке двери или дверной стойки. Просто нажав кнопку на ригеле заподлицо вверх, ригель вставляется в косяк и фиксирует дверь закрытой посередине. Запорные болты часто используются в верхней и нижней части французских дверей. Это позволяет зафиксировать одну сторону французской двери, в то время как другая дверь закрывается против нее; затем фиксированную дверь можно легко открыть при необходимости. |
Наконечники
Декоративный наконечник, который крепится к верхней или нижней части штифта дверной петли. Не ко всем петлям подходят наконечники, необходимо заказывать петли, предназначенные для них. |
Засовы
| Ригель — это запорный механизм, который крепится подобно дверной ручке. Большинство наружных дверей запираются дверной ручкой, а также засовом. Отверстие под засов находится прямо над отверстием дверной ручки. При повороте рычага прочный стальной цилиндр вставляется глубоко в дверной косяк, чтобы надежно запереть дверь. Засовы доступны в виде одинарных или двойных цилиндров. Одиночные цилиндры запираются снаружи и имеют поворотный рычаг внутри. Двухцилиндровые засовы запираются и отпираются ключом изнутри и снаружи. Засовы с двойным цилиндром следует использовать только в особых ситуациях, так как один цилиндр намного безопаснее в аварийных ситуациях. |
Ручка-заглушка или рычаг-заглушка
Также иногда называется фиктивной отделкой. Эти ручки чаще всего используются на дверях с шаровыми защелками или всякий раз, когда у вас есть дверь, в которой нет отверстия для полного набора дверных ручек. Ручки-пустышки обычно продаются отдельно и включают одну ручку или рычаг, который крепится непосредственно к лицевой стороне двери с помощью винтов. |
Ручки или рычаги для прохода или прихожей и шкафа
| Проходные ручки и рычаг не блокируются, но имеют защелку. Эти наборы Passage обычно используются на дверях прихожих и шкафах, где не требуется замок. |
Ручки или рычаги для уединения или спальни и ванны
Замки с секретным замком имеют запорный механизм, но это не замок с ключом. Наборы для уединения обычно используются в спальне или ванной комнате, где желательна конфиденциальность, но не обязательно, чтобы она была сверхнадежной, как входная дверь с ключом. Наборы для обеспечения конфиденциальности обычно имеют канцелярскую кнопку на розетке с отверстием на внешней розетке, чтобы вы могли открыть дверь в случае чрезвычайной ситуации с помощью скрепки для бумаги или шпильки для волос. Также очень часто в замке для уединения есть поворотная или нажимная кнопка в центре ручки или рычага с отверстием для штифта в центре снаружи для выхода. Тип механизма блокировки на замке конфиденциальности зависит от марки, но обычно это один из этих двух типов. |
Вход с ключом или вход
| Входные или входные комплекты с ключом обычно используются на наружных дверях, где важна безопасность. Входные группы с ключом имеют цилиндр для ключа снаружи. Внутри замка будет кнопочный или поворотный замок. Тип механизма внутри ручки или рычага может различаться в зависимости от марки. |
Дверной глазок
Нет, это не аппарат для осмотра дверей. Дверной глазок представляет собой цилиндрический глазок с изогнутыми линзами внутри, которые увеличивают вид с другой стороны двери. Дверные глазки доступны с различной степенью видимости. Эти зрители легко монтируются в дверь, просверливая отверстие на уровне глаз и устанавливая зрители. Дверные наблюдатели являются отличным дополнением к вашим наружным дверям и повышают безопасность вашего дома, позволяя вам видеть, кто находится снаружи, прежде чем открывать дверь. |
Дверные петли
| Дверные петли состоят из двух металлических пластин, скрепленных между собой съемным штифтом. Металлические пластины крепятся к двери и дверному косяку с помощью шурупов. Петли надежно удерживают дверь на дверном косяке и позволяют ей открываться и закрываться |
Захват мяча
Шариковые защелки обычно используются на дверях шкафов, но могут использоваться и в других целях. Принцип их работы прост: в верхней части двери просверливается отверстие и устанавливается подпружиненный шарик, который немного выступает из верхней части двери. На косяке над запорной планкой установлена запорная пластина, очень похожая на запорную планку, используемую на обычной двери, но эта защелка имеет небольшое углубление, соответствующее контуру шара, а не отверстие для защелки. Когда дверь закрывается, подпружиненный шарик упирается в выемку защелки и удерживает дверь закрытой. |

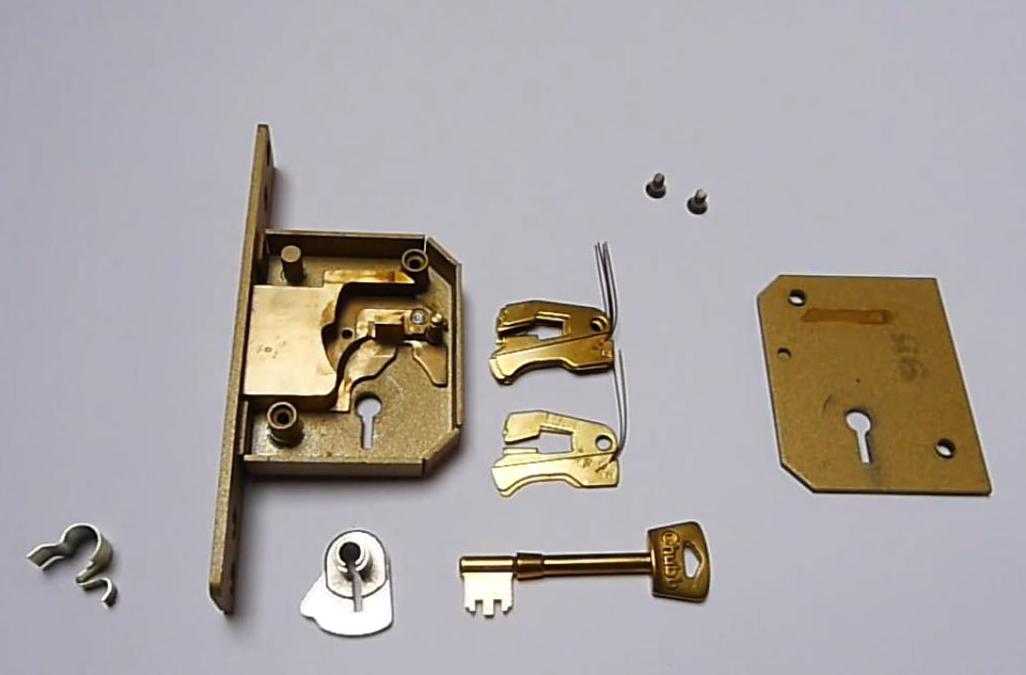

Врезной замок с отмычкой
Не соглашайтесь на дешевые подделки. Замените свои ржавые старые замки на нашу высококачественную английскую версию. Вы будете в восторге от качества этих изысканных репродукций. Каждый замок включает в себя прочную латунную ответную планку и лицевую пластину, 2 стальных отмычки и крепежные винты. Все наши врезные замки имеют одинаковый ключ. Корпус: Ш — 3 дюйма, высота — 4 дюйма. Толщина — 9/16 дюйма. Лицевая сторона: 7/8 дюйма на 6 дюймов / 2 1/4 дюйма. 2 1/4 «C / C шпиндель ручки к замочной скважине. 8-миллиметровое отверстие шпинделя находится на квадрате..jpg) |
