Всего несколько лет назад модели подвесных ворот на роликах можно было увидеть на сооружениях промышленного типа. Также были очень востребованы двойные деревянные или металлические ворота. Теперь, благодаря современным технологиям, вы можете создать подвесные ворота своими руками. Чертежи, схемы, эскизы, конструкции несложно найти в интернете.

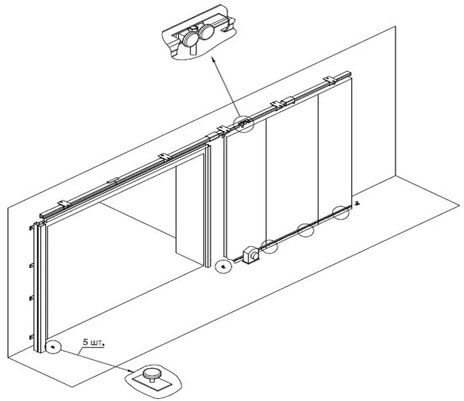

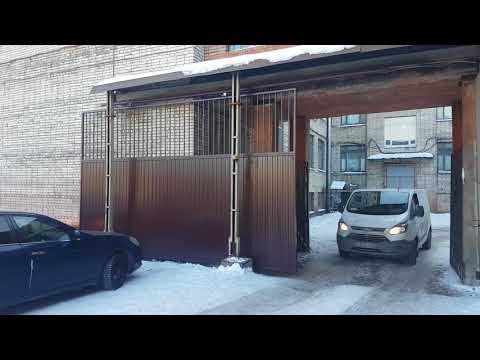

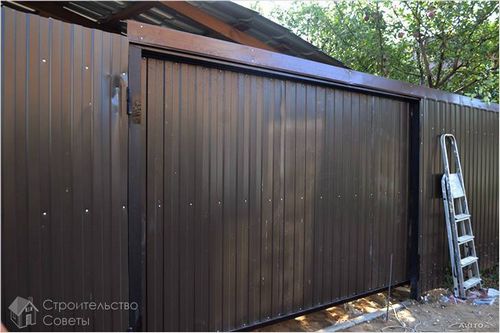

Ворота подвесные

Понятие подвесных откатных ворот (ПОВ)

Теперь стандартные ворота заменяют конструкциями подвесного типа, отличающимися упрощенным использованием.

Ворота этого типа работают так же, как и откатные. Единственное отличие первых – использование направляющего элемента (НЭ), прикрепленного к верху перекрытия. ПОВ бывают пластиковыми или металлическими. Они двигаются вдоль стены или забора.

Отличительные черты

Востребованность ПОВ с верхней направляющей объясняется:

• экономностью места, что очень удобно при небольшом размере въезда;
• устойчивостью к сильному ветру;
• необходимостью иметь свободное место только вдоль линии открытия.

[adinserter block=»1″]

Минусы:

• ограниченность высоты ворот из-за верхней балки;
• в снежную погоду из направляющей нужно регулярно убирать снег.

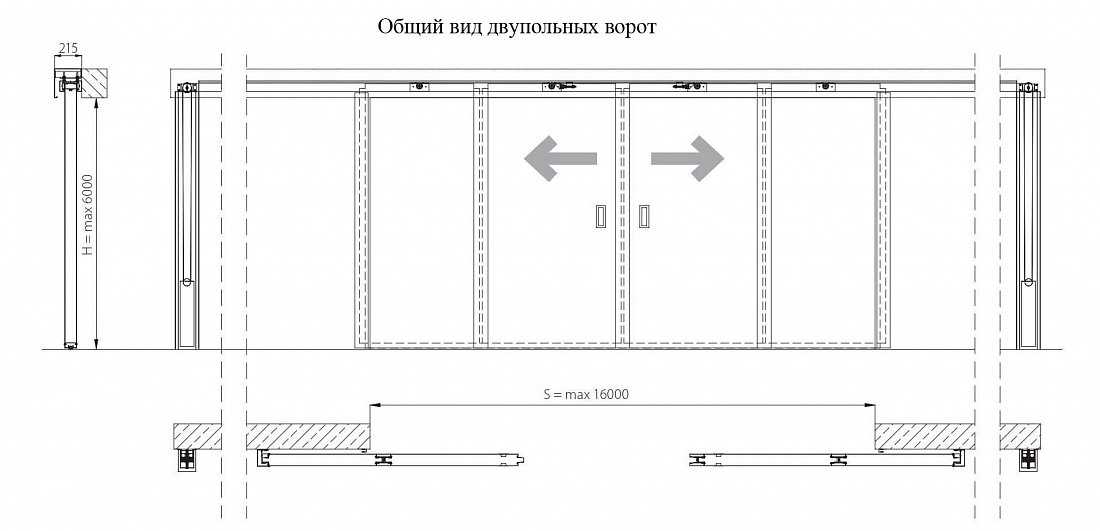

Раздвижные ПОВ

Необходимые материалы и инструментарий

Чтобы самостоятельно сделать откатные ворота подвесного типа, вы будете использовать:

• металлическую трубку с сечением 4*4 см и 2*2 см;
• профнастил;
• трубу с сечением 12*12*0,4 см;
• шестиметровую направляющую;
• фурнитуру;
• сварку;
• замок врезного типа.

Профнастил

Как самостоятельно сделать и поставить ПОВ

Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.

Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.

Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.

При изготовлении ПОВ придется пользоваться сварой

Изготавливаем каркас

Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.

[adinserter block=»2″]

Важно! Если нужно, выровняйте раму легкими постукиваниями молотка.

Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.

Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.

Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.

Крепим полотно и замки

Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту. Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров.

При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.

Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.

Изготавливаем и устанавливаем раму в условиях дома

Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.

Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.

Устанавливаем НЭ и фурнитуру

НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.

Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами.  В процессе работы использование строительного уровня обязательно.

Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.

Теперь можно ставить ручку и замки.

Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.

Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.

Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.

Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.

Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

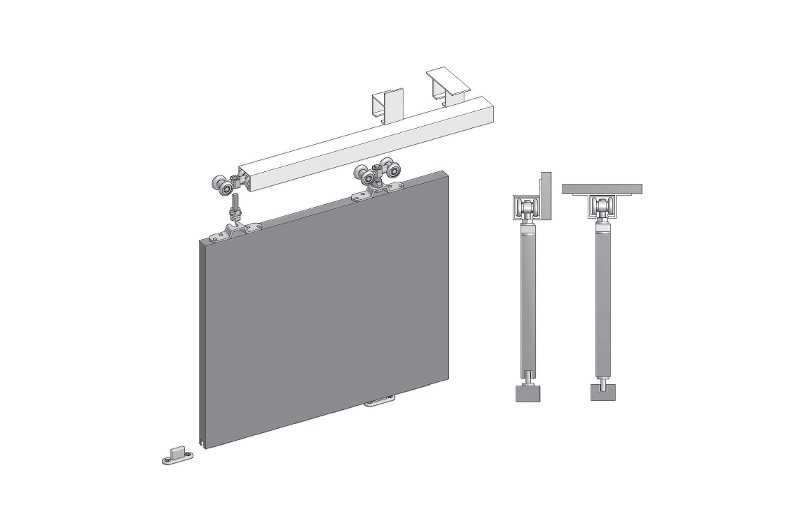

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Проголосовали более 344 раз, средняя оценка 4. 2

Откатные ворота подвесного типа — sdelayzabor.ru

Содержание

• 1 Преимущества откатных ворот
• 2 Размеры откатных ворот
• 3 Материалы и комплектующие для откатных ворот
• 4 Изготовление каркаса откатных ворот
• 5 Установка направляющей и других элементов откатных ворот
• 6 Установка откатных ворот
• 7 Ворота откатные подвесные своими руками — видео

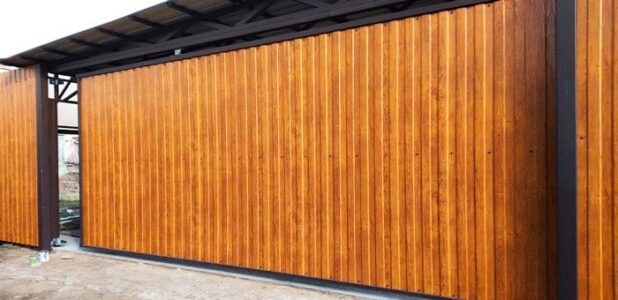

Откатные подвесные ворота ранее чаще устанавливались для промышленных объектов, складов, ангаров, автопарков. Сегодня не исключается их использование на частных территориях. Любая постройка предполагает ограждение будь это дом, загородный участок, гараж. Для удобства и безопасности монтаж ворот исключить не получится. Самыми простыми в использовании являются подвесные ворота. Это современный и удобный вид открытия ворот, пришедший на смену классическим двустворчатым распашным воротам. Иногда их называют навесные.

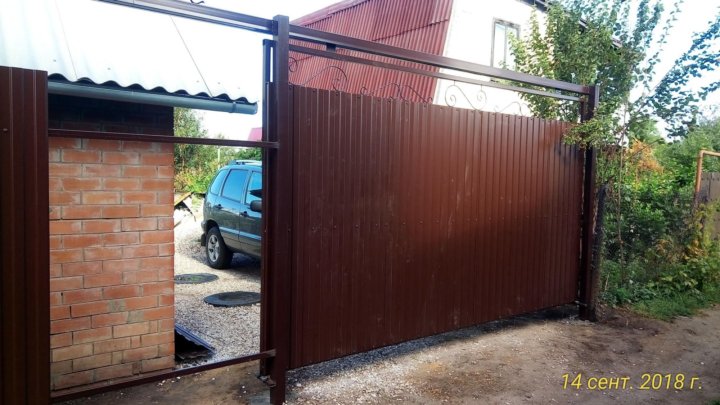

Откатные подвесные ворота в заборе из кирпича

Преимущества откатных ворот

Плюсами откатных ворот можно назвать:

• экономию пространства перед въездом и за ним за счет конструкции, которая занимает очень мало места и не требует дополнительного пространства как, например, распашные ворота;
• их можно сделать своими руками, даже если вы не являетесь профессионалом. Хватит начальных навыков обращения со сварочным аппаратом и металлом или профлистом;
• удобное использование и возможность полной автоматизации. Нет особых сложностей в процессе эксплуатации. Изредка может потребоваться мойка створки или смазывание роликов;
• устойчивость при ветряной погоде, что особенно важно в местности с частыми бурями или ураганами;
• в зимнее время нет необходимости убирать перед ними снег, чтобы открыть. Достаточно будет расчистить дорогу.

Размеры откатных ворот

Стандартная ширина при использовании ворот для легкового вида транспорта не превышает 3 метров, но если на участок будут заезжать грузовые автомобили и специальная техника, тогда оптимально сделать проезд в 4 метра и более. Когда есть необходимость сделать ворота шире и облегчить саму конструкцию, можно выполнить их из двух частей, которые будут раздвигаться в разные стороны. В таком случае не забудьте учесть то, что пространство с обеих сторон должно быть свободно. Также важно рассчитать массу с учётом материала, из которого они будут выполнены, так как от веса ворот зависит качество и стоимость фурнитуры.

С целью облегчить ворота используйте стеновой профнастил класса «С» или легкие сэндвич панели. Выбор ворот из профнастила предусматривает дополнительное армирование металлическим уголком рамы, а сам профилированный лист лучше подобрать с высотой волны не более 20 мм, чтобы избежать выступа за пределы каркаса. Под сэндвич панели можно смонтировать более легкий каркас.

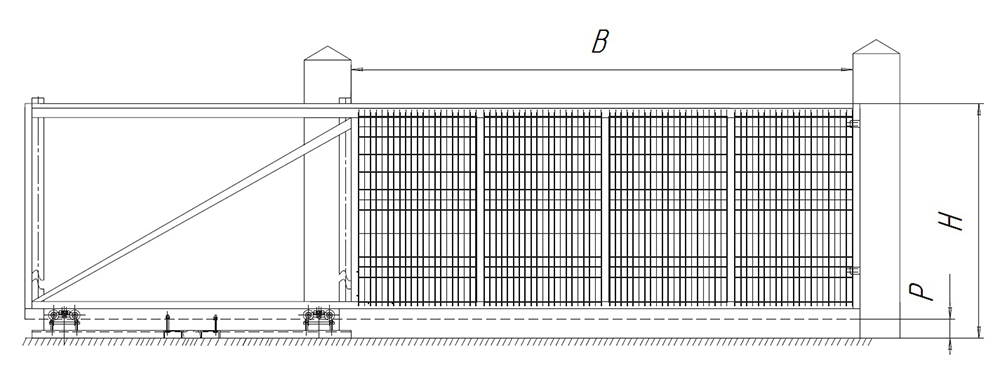

Вариант каркаса откатных ворот подвесного типа

Материалы и комплектующие для откатных ворот

Залогом хорошо сделанных ворот являются грамотные чертежи и соответствующее им исполнение. Понадобятся такие комплектующие для подвесных ворот:

1. Направляющая. Она должна быть в 2 раза шире проезда.
2. Материалы для облицовки дверной створки.
3. Металлические трубы для каркасов 40х40 мм и 20х20 мм.
4. Труба для монтажа верхней балки 120х120х4 мм.
5. Комплект необходимой фурнитуры для откатных ворот.
6. Врезной замок и ручка.
7. Комплект автоматики, если нет желания постоянно открывать и закрывать ворота вручную. В случае когда ворота будут состоять из двух частей и раздвигаться в разные стороны, нужно приобрести двойной комплект фурнитуры и рассчитать все комплектующие с учётом двойных створок.

Не делайте своими руками откатные ворота с двумя створками, если вам не помогает в этом профессионал!

Изготовление каркаса откатных ворот

Конструкцию каркаса можно сделать своими руками:

1. Сперва необходимо сделать рамку для створки ворот. Для этого согласно со схемой порежьте трубы 40х40 для внешней рамы каркаса. Их следует резать под углом в 45⁰ и закреплять сваркой. Будьте предельно аккуратны, делая это! Эти сварочные швы должны быть без щелей. Они недопустимы, так как там не должна просачиваться вода.
2. После сварки основной рамки каркаса ворот, проверьте углы и размеры и приступайте к следующему этапу изготовления каркаса откатных ворот своими руками – привариванию труб меньшего диаметра 20х20 в середине каркаса створки.
3. Последний этап подготовки каркаса – зачистка швов, антикоррозийное покрытие, наносимое на все части труб, покраска.

Каркас своими руками готов. После этого необходимо дать ему несколько дней на высыхание и прикрепить обшивочный материал (профнастил, листы металла, сэндвич панели и т.п.). Это делается при помощи саморезов или заклепок.

Саморезы и заклепки, которые использовались  для закрепления обшивки створки, следует покрасить под цвет ворот. Сделать это проще и быстрее при помощи краски из баллончика.

С целью экономии времени изготовление створки ворот лучше перенести на время ожидания застывания бетона после установки столбов и пластины для привода.

Установка направляющей и других элементов откатных ворот

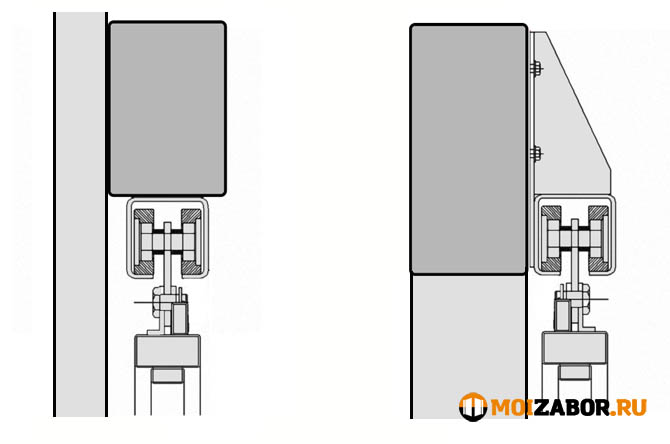

Подвесная откатная конструкция устроена с использованием направляющей, которая крепится к верхней балке или стене при помощи кронштейнов. Она будет в 2 раза шире длины створки и при открытии параллельна забору.

Направляющая для крепления ворот

Роликовые опоры тележки крепятся к верхней части конструкции на направляющую раму. При подвешивании опоры тележки заводятся внутрь направляющей и регулируются. Одновременно с этим следует установить заглушки из комплекта, фурнитура которого приобреталась ранее. Возможно использование регулировочных пластин. В случае погрешности расчёта это будет легко исправить. Немаловажным элементом в установке является верхний улавливатель, он служит для фиксации ворот в закрытом положении и поможет избежать раскачивания. Ту же функцию дополнительно выполняет ограничитель из комплекта. Правильно установить всю фурнитуру поможет инструкция из комплекта.

Обратите свое внимание на правильное крепление верхней направляющей! Ее рабочая часть должна смотреть вниз.

Опорные столбы откатных ворот должны быть забетонированы на глубине не меньше 1,5 метров. Тут неприменимы расчеты, которые применяются в монтаже распашных ворот!

Внимание! Предусмотрите проведение электрического кабеля к приводу! Если автоматизация не планируется, тогда монтаж пластины не требуется.

Дальнейшие работы по установке створки или створок ворот своими руками производятся после окончательного застывания бетона, то есть через 5-10 дней. В этом вопросе лучше переждать, чем поторопиться!

Установка откатных ворот

Установка створки ворот своими руками пройдет быстрей, если позовете друга или соседа на помощь. Для того чтобы поставить ворота выставите по уровню их створку и ролики на направляющей и сварите их между собой. Именно для этого вам потребуется помощник, который сможет придержать или сварить пока вы держите. Одному такую работу выполнить можно при помощи лебедки, но это крайне неудобно.

Прикрепить ролики можно гайками и шпильками, но это очень сложно для новичка и может потребовать нескольких дней для правильной установки. Лучше использовать сварочный аппарат. Если приварите неправильно, легко можно это исправить при помощи болгарки и сварить заново.

Ничего слишком сложного в установке откатных ворот своими руками нет и это сэкономит вам приличную сумму. Но если у вас совсем нет опыта в работе с металлом и сварочным аппаратам, вы не умеете делать цементный раствор и бетонировать, лучше за подобную работу не браться и сразу заплатить профессионалам, чтобы не тратить зря нервы и время.

Ворота откатные подвесные своими руками — видео
