Заземление в частном доме своими руками 220в, как сделать

Содержание:

• 1 Устройство заземления на улице у дома
• 2 Подключение в электрическом щите
• 3 Подключение контура по схеме TN-C-S
• 4 Подключение по схеме TT
• 5 Проверка заземления
• 6 Полезные советы
• 7 Заключение по теме

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

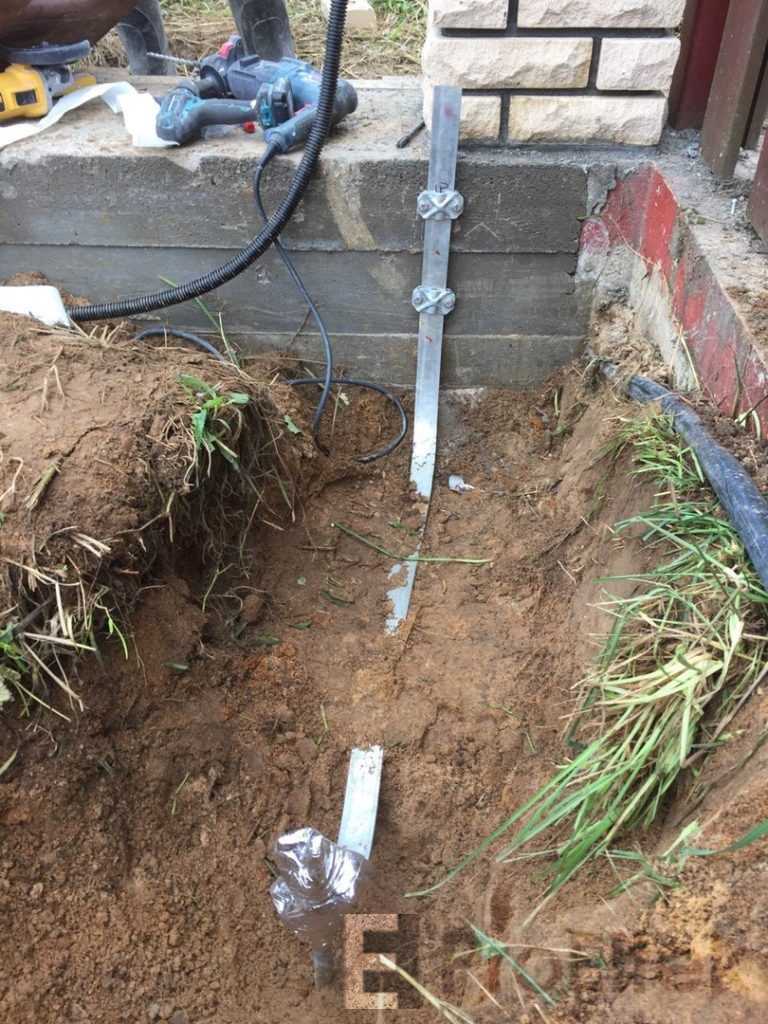

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

1. TN-C на TN-C-S;
2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

• Разбираем любую розетку в доме.
• Берем мультиметр и выставляем его в режим напряжения.
• Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
• Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Заземление в частном доме своими руками 220В

Наверное, значение слова заземление знают все, но, к сожалению, не каждый сможет ответить на вопрос, для чего оно нужно и действительно ли это необходимость в частном доме или же всего лишь рекомендательный совет.

Сразу же хотелось бы сказать о том, что именно заземление в доме является гарантом безопасного пользования различными бытовыми предметами электрического типа, и неважно, квартира это или офис. Помимо всего прочего, при его наличии, вероятность того, что случится короткое замыкание, сводится к минимуму.

Когда появилась необходимость сделать заземление в частном доме своими руками 220в и 380в, нужно проанализировать всю имеющую информацию об этом процессе и учесть то, что это совершенно разные сети и для подключения каждой из них нужно будет предпринять различные меры.

Проще, конечно же, заземлением с меньшей нагрузкой, потому как в здесь не потребуется производить монтаж самого контура, в отличие от 380В. Это не единственное но, поэтому, приступим к подробному изучению этого вопроса.

Зачем нужно заземление в частном доме?

Для начала разберемся с вопросом, для чего вообще необходимо организовывать заземление и какие последствия могут быть при его отсутствии.

Порой, мы забываем об элементарных вещах, и такая забывчивость иногда может стоить человеку жизни, именно поэтому, мы не будем пренебрегать напоминаниями элементарных вещей и информацией, которую, вроде бы все знают. Начнем с того, что электрический ток унес немало жизней, и об этом знают все. Аварийная ситуация нередко приводит к тому, что электроприбор, вся его поверхность оказываются под высоким напряжением, которое является опасным для человеческого организма, и прикосновение к нему, может стать смертельным.

Если в доме присутствует заземление сети 220В, избежание этого риска становится обычным делом. Работает это достаточно просто – как только нулевая фаза будет оборвана, весь контур электроприбора становится опасной, а вот контур заземления эту фазу, можно сказать аннулирует, если говорить конкретнее, уводит в землю.

Заземление в частном доме является важной составляющей безопасной жизни в любом помещении, и не важно, дача это или квартира. Функции приспособления:

• приведение практически к нулю электрических перегрузок
• повышение уровня пожаробезопасности любого помещения
• обеспечение безопасной работы с электроприборами

Необходимые материалы и инструменты для заземления 220в

Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками.

Итак:

• Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
• Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
• Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
• Аппарат для сварки, для обеспечения электропроводности.
• Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
• Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.

Имея все это под рукой, можно переходить к следующему этапу.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же — он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Как сделать заземляющий контур?

Идеальным участком для расположения заземляющего контура является отмостка частного сооружения. В любом случае, рекомендуется создавать линейный контур, если же есть желание и средства прокладывать его по всему периметру – с вами спорить никто не будет.

Главным преимуществом линейного контура в том, что в любой удобный для этого момент, его без проблем можно будет нарастить. Итак, процесс создания контура заземления достаточно прост – вырывается яма, глубина которой должна быть, как минимум, 1.9 м, вбиваем туда один за другим пруты заземления.

После того, как все пруты расположились в земле, переходим к процессу их обрезки (верхушки срезаются, примерно, на 17 см). Следующий этап – рытье канавы такой же глубины, в которой производим прокладку прутов. Соединяем элементы контура сваркой (по крайней мере, это оптимальный вариант, по мнению специалистов).

Что запрещается делать при заземлениях 220в?

Есть ряд правил, нарушение которых может привести к негативным последствиям. Чтобы избежать их, необходимо помнить, что:

• Двух вбитых в землю штырей точно не хватит для создания качественного контура заземления. В данном случае минимальное количество – два треугольника, которые будут находиться под землей на расстоянии 2-2.5 метров.
• Нельзя использовать для рассматриваемых целей изделия из металла с упрочненной поверхностью. Сюда не подойдут швеллеры или арматура.
• Из чего бы ни было сделано заземление, оно не вечное и от коррозии его не спасти, так что обновлять контур желательно хотя бы раз в 3-4 года.

Помня об этих правилах и соблюдая все рекомендации, приведенные выше, создать качественное заземление в частном доме 220в своими руками будет совсем не сложно.

Как мне добавить заземление к моей старой электропроводке?

спросил 8 лет, 11 месяцев назад

Изменено 2 года, 4 месяца назад

Просмотрено 23 тысячи раз

Этот старый дом (50-х годов) обтянут матерчатым покрытием 12/2 Romex без заземления и со всеми металлическими коробками. Могу ли я просто проложить одножильный провод 12 или 14 ga между коробками, а затем к шине заземления моей сервисной панели, или мне придется заменить всю проводку на новый Romex?

• электрика
• заземление

Правила переоснащения заземления были значительно смягчены в соответствии с электротехническими нормами 2014 года (NEC 2014). Да, теперь вы можете просто проложить оголенный или зеленый провод между всеми вашими электрическими коробками и обратно к панели.

Провода заземления могут проходить по любому возможному маршруту, они не должны проходить вместе с проводниками.

Заземляющий провод должен возвращаться к той же панели, из которой выходят проводники (это важно, если у вас более одной панели).

Заземляющие провода ДОЛЖНЫ быть достаточно толстыми (как правило, такой же толщины, как и проводники) и могут быть толще — например, заземляющий провод 12 AWG неприемлем для контура осушителя 10 AWG/30A, но допустим для 14 AWG Цепь розетки /15А.

А вот и громадное: Несколько цепей могут иметь общую землю. Вам не нужно возвращаться по земле обратно к панели, вам нужно только добраться до другой точки заземления, путь которой достаточно толст. Таким образом, вы можете последовательно подключать заземление от коробки к коробке, если все цепи, которые вы заземляете, выходят из одной панели. Или заземление 10 или 6 AWG для вашего диапазона или сушилки может быть «основой», обеспечивающей заземление для многих других розеток.

Все соединения с заземлением должны выполняться по тем же правилам, что и любые другие соединения: внутри распределительной коробки или с использованием какого-либо соединения, указанного для использования вне коробки.

Подробную информацию см. в National Electric Code, NFPA 70 (2014), статья 250 — Заземление и соединение . (NFPA теперь предлагает бесплатный онлайн-доступ к своим кодексам и стандартам.)

2

Я считаю, что модернизация заземляющего проводника, как вы описываете, МОЖЕТ быть принято нормами. Он должен следовать по тому же пути, что и существующий провод. Прежде чем принимать это на веру, проконсультируйтесь с МЕСТНЫМ инспектором по электрике. В зависимости от того, насколько незаземлена ваша система, вам также может понадобиться установить заземляющий стержень (или два, или три), чтобы заземляющая шина сервисной панели была фактически привязана к земле.

Принимая во внимание, что нужно будет сделать, чтобы модернизировать этот провод, я считаю, что разумным подходом является новая проводка (если вы собираетесь разрывать вещи так далеко друг от друга) или GFCI и старая проводка с одобренной кодом маркировкой с указанием отсутствия земли на этих цепях (если вы не собираетесь разрывать вещи так далеко друг от друга).

2

Соответствующий раздел кода может быть 250.130 с более подробной информацией в 250.130(C) о простом добавлении заземляющего провода к розеткам с двумя контактами. Я нашел это в проекте кода здесь https://www. nfpa.org/assets/files/aboutthecodes/70/70-a2013-ropdraft.pdf

Я предполагаю, что в окончательном коде то же самое. Суть этого такова:

(C) Замена незаземляющей розетки или удлинение ответвленной цепи. Заземляющий проводник розетки заземляющего типа или удлинения ответвленной цепи разрешается подключать к любому из следующего:

(1) Любая доступная точка системы заземляющих электродов, как описано в 250.50

(2) Любая доступная точка на проводе заземляющего электрода

(3) Клеммная колодка заземления оборудования внутри корпуса, от которой идет ответвленная цепь для розетки или ответвленная цепь ответвленная цепь для розетки или ответвленная цепь начинается [ROP 5–209]

(5) Для заземленных систем заземляющий служебный провод внутри корпуса сервисного оборудования

(6) Для незаземленных систем клеммная колодка заземления в корпусе сервисного оборудования

0

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

электрика — как подключить розетку 220в к старому цеху без заземления?

Я заменяю старую розетку на 220 В в своем магазине на новую, которая соединяется с вилкой на пылесборнике, который я только что получил. когда я удалил существующую розетку, у нее было два горячих провода, — нейтраль, а — нет заземления. Когда я пошел, чтобы добавить новую розетку, я заметил, что для этого требуется два горячих провода, заземление и нет нейтрали .

вся проводка проходит через металлический кабелепровод диаметром 1/2 дюйма, который соединяется непосредственно с вспомогательной панелью. вторичная панель соединяется с большим отрезком трубопровода, который проходит через землю к главной панели в доме.

ни один из другие розетки в магазине кажутся заземленными

как безопасно подключить эту новую розетку, для которой требуется заземление

например

а) подсоедините оголенный медный провод к розетке, позволяя кабелепроводу действовать как заземление

b) соедините нулевой провод с заземлением розетки, так как в конечном итоге он заземляется на главном выключателе

фотография внутри вспомогательной панели, провода, соединяющие эту цепь, обозначены зелеными кружками:

фотография новой розетки, которую я начал устанавливать, прежде чем заметил, что у нее есть заземление и нет нейтрали:

• электрическая

Металлический кабелепровод

IS заземление

Добро пожаловать в металлический кабелепровод ЕМТ. У меня целые здания из этого материала и ни одного зеленого провода в них. У меня есть 10 цветов провода THHN, ни одного зеленого.

Розетки замыкаются на землю благодаря жесткому контакту металл-металл между распределительной коробкой и хомутом розетки. Это не сработало бы, если бы приемник парил над металлом коробки на ушках из гипсокартона, или если бы что-то было окрашено или ржавое, или если бы на крепежных винтах были проклятые маленькие бумажные квадратики. Но поскольку у вас нет этих проблем, ваша розетка автоматически заземлится, когда вы ее установите.

Он не пройдет наземные испытания, пока вы его не установите.

b) соедините нейтральный провод с заземлением розетки, так как в конечном итоге он заземляется на главном выключателе

Нет, нет, никогда! Расположение решает все. Тот факт, что у вас есть эквипотенциальное соединение с нейтралью и заземлением на главной панели, не делает все провода заземления излишними.

На самом деле, если вы пересечете нейтраль и землю, это уже не земля. Это нейтрально. Обратите внимание, что все нейтральные провода изолированы? По причинам. Неправильное использование нейтрали для заземления может привести к тому, что все ваши локальные заземления окажутся под напряжением, когда произойдет причина.

Современные правила даже требуют, чтобы нейтральный и заземляющий провода были разделены для прокладки от главной панели к вспомогательной панели, поскольку вспомогательные панели использовались для контрабандного заземления нейтрали.

3

Можно использовать металлический кабелепровод в качестве заземления.

В дополнительной панели необходимо будет снять нейтраль с проводом заземления/кабелепровода. Нейтраль не может быть соединена с землей в дополнительных панелях.

Металл под землей не для жизни, он ржавеет/корродирует. Вероятно, потребуется добавить заземляющий стержень, подключенный к вспомогательной панели, чтобы вы знали, что у вас есть заземление.
