В нашем магазине вы можете купить люки под плитку нескольких типов, которые предназначены для быстрого доступа к скрытым инженерным системам (сантехническим, вентиляционным, электрическим и т. п.). Все люки можно заказать по индивидуальным размера с доставкой по всей России. К каждой продукции вы можете скачать специальную монтажную схему.

Люки под плитку сантехнические (ревизионные) предназначены для быстрого доступа к скрытым инженерным системам (сантехническим, вентиляционным, электрическим и т. п.). Люки наиболее часто используются в ванной и туалете для скрытия водопроводных и сантехнических узлов, а также различных счетчиков. При этом всегда можно получить доступ к вышеуказанным коммуникациям быстрым открытием люка. Конструкция люка помогает полностью скрыть местонахождение ревизионного проема, он становится совершенно невидимым.

Для этого внешняя поверхность декорируется точно таким же отделочным материалом, как и вся поверхность стены. Это может быть кафельная плитка, искусственный или природный камень, панели самых различных типов, зеркала и т.д. Рекомендуется купить люк перед началом капитального ремонта, это позволит провести монтаж намного проще и легче. Невидимые нажимные люки под плитку довольно простые в эксплуатации – для открывания потребуется просто нажать на дверцу без применения особых физических усилий. Закрытие люка осуществляется аналогичным способом. В нашем магазине Вы можете выбрать и купить люк под плитку любого размера.

Конструкция люка состоит из таких элементов:

• рама люка стальная или алюминиевая;
• дверца с поверхностью из гипсоволокнистой плиты – для основания, на которое будет наклеиваться облицовочный материал, применяется прочный гипсоволокнистый лист. Он устойчивый к воздействию влаги;
• петли – применяются двухзвенные шарнирные петли, которые позволяют открывать люк фронтально, а после чего и в сторону;
• ролико-нажимные замки – они отвечают за прочную фиксацию люка, когда он находится в закрытом состоянии. После нажатия на дверцу этот механизм срабатывает и она плавно открывается. Повторное нажатие приводит к плотному закрыванию люка, коммуникации скрываются от обзора.

Люк для ванной комнаты под плитку: виды, размеры, установка

Содержание статьи

• 1 Назначение и область использования
• 2 Классификация сантехнических люков
  • 2.1 По расположению
    • 2.1.1 Настенный
    • 2.1.2 Напольный
    • 2.1.3 Потолочный
  • 2.2 По способу открывания
    • 2.2.1 Распашной
    • 2.2.2 Сдвижной люк-купе
    • 2.2.3 Съемный-откидной
  • 2.3 По количеству створок
    • 2.3.1 Одностворчатый
    • 2.3.2 Двустворчатый
  • 2.4 По материалу изготовления
    • 2.4.1 Металлический
    • 2.4.2 Пластиковый
  • 2.5 Самодельные люки
• 3 Особенности установки

При скрытой разводке инженерных систем используется люк для ванной комнаты под плитку напольного, потолочного, настенного способа установки. Изготавливается потайной ревизионный лючок из полимерных материалов или металлов, дверка открывается вбок, откидывается целиком, отъезжает в вертикальной плоскости в сторону на специальных петлях.

Устанавливаются сантехнические люки под ванну, на фальш-панели, короба из ГКЛ, внутри потолков из гипсокартона. Из-за сложной конструкции шарниров смотровой лючок проще купить для самостоятельного монтажа, нежели изготавливать своими руками.

Назначение и область использования

Основная проблема санузлов заключается в сосредоточении в этих небольших помещениях всех известных бытовых коммуникаций и приборов:

• стояки и контуры ХВС/ГВС;
• система канализации;
• электропроводка;
• приборы учета холодной, горячей воды;
• фильтрационное оборудование;
• распределительный коллектор системы теплого пола;
• запорная арматура.

В стилистическом оформлении интерьеров санузла урбан и хай-тек инженерные системы можно как-то обыграть. Во всех остальных случаях владелец предпочитает замаскировать коммуникации коробами, фальш-панелями под слоем декоративного кафеля, керамогранита.

Однако возникает новая проблема – к трубам, счетчикам, кранам, фильтрам, гидрозатворам сифонов раковин, душевых кабин, ванн, бачкам унитазов необходимо обеспечить доступ. Поэтому в системах ГКЛ/ГВЛ оставляют проем, монтируют люк под металлическую ванну для последующей отделки кафелем, мозаикой в едином стиле со всей стеной, экраном.

Классификация сантехнических люков

Первые ревизионные люки были использованы в XIX веке для наружных канализационных систем. Затем появились аналогичные приспособления для обслуживания уличных водопроводов и электросетей. Сантехнические люки для помещений стали использоваться значительно позже.

Существует классификация люков по следующим признакам:

• пространственное положение – напольные, потолочные, настенные;
• место установки – туалет, ванная;
• материальное исполнение – металл, пластик;
• конструкция – заполняемые, технические;
• способ открывания – распашные, сдвижные, съемные, нажимные, откидные, фронтально-распашные;
• назначение – открытые, скрытые.

Самым удобным считается скрытый съемный и нажимной люк под плитку фронтально-распашного типа. Первый целиком извлекается из проема с помощью присоски, иных приспособлений. У второго дверца вначале выдвигается вперед относительно плоскости ограждающей конструкции, затем распахивается под развернутым углом 180°.

По расположению

Настенный

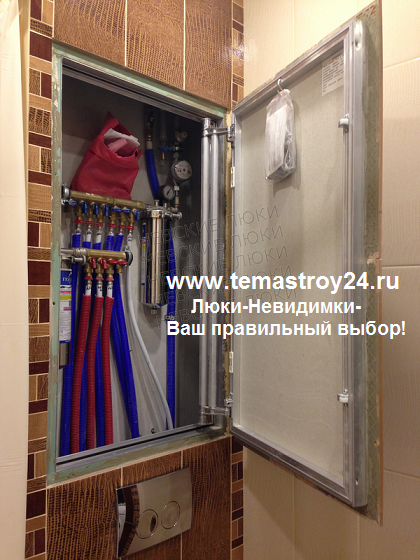

В санузлах квартир чаще всего используется настенный люк невидимка по причине расположения коммуникаций, приборов учета, запорной арматуры в вертикальной плоскости. Кроме того, пользователей часто не устраивает заводской крепеж, способ установки ванны. Поэтому своими собственными руками изготавливаются каркасы из профильной трубы, выкладываются экраны, пьедесталы, подставки из кирпича, позже облицовываемые кафелем, мозаикой.

Однако внутри такой конструкции остается трап, система перелива, гидрозатвор ванны, канализационные трубы и водорозетки. Если сделать в таком экране проем, установить скрытый лючок, то можно будет открывать его для замены и обслуживания вышеуказанного сантехнического оборудования.

Особенности монтажа настенных лючков в зависимости от их конструкции, способа открывания рассмотрены ниже.

Напольный

Основным отличием напольного сантехнического люка является повышенная прочность, несущая способность. В отличие от настенных, потолочных модификаций, по его крышке передвигаются люди, создавая повышенные эксплуатационные нагрузки. Всего существует 3 варианта исполнения напольного люка:

• съемный – заполняемая крышка или технический люк;
• сдвижной – рамка крышки перемещается по направляющим;
• откидной – нажимной или распашного типа.

Технический люк не декорируется плиткой, его дверка уже облицована. Заполняемая крышка представляет собой короб, внутри которого уложена армирующая сетка. В крышку заливается стяжка, толщина которой подгоняется под общий уровень пола для последующей укладки плитки.

Для облегчения подъема тяжелой крышки напольного люка обычно используется газовая пружина.

Потолочный

В случае прокладки коммуникаций по потолку (например электропроводки), может потребоваться люк для обслуживания и ремонта.

Основным отличием потолочного люка является его техническое исполнение. Обычно используется легкий пластиковый вариант с декоративной крышкой. Поскольку облицовка потолков плиткой владельцами недвижимости не практикуется. Съемные крышки под действием гравитации вываливаются из проемов, поэтому монтируются исключительно люки на защелках.

По способу открывания

Распашной

Обычные петли (дверные, рояльные) для ревизионных люков использовать невозможно по двум причинам:

• крепятся шарниры не к самой облицовке, а к каркасу створки;
• плитка имеет толщину, поэтому обычные петли поставить изнутри не представляется возможным.

Поэтому применяются петли либо с изогнутыми картами, либо с несколькими осями шарниров – угловые, скрытые, мебельные, маятниковые. Распашная створка обладает рядом преимуществ:

• простая конструкция;
• обеспечение доступа уже при угле открывания от 90°;
• высокая надежность.

Технология монтажа сантехнического люка на проем, внутри которого установлен счетчик с шаровыми кранами ХВС, ГВС, выглядит следующим образом:

• установка каркаса из двух вертикальных стоек, двух горизонтальных перемычек;
• фиксация каркаса люка к направляющему профилю для ГКЛ;
• регулировка фурнитуры для корректировки горизонтали, вертикали, щелей притвора створки.

Методика установки абсолютно одинакова для всех типов ревизионных люков заводского производства. Для стоек, перемычек каркаса лучше использовать направляющий профиль для систем ГКЛ 60/27. Жесткость конструкции обеспечивается за счет коробчатой конструкции.

Сдвижной люк-купе

Механизм открывания створки сантехнического лючка сдвижного типа имеет оригинальную конструкцию:

• петля трехзвенная, четырехшарнирная;
• одним концом петля крепится к торцу проема, другим к середине створки;
• полотно дверки может перемещаться параллельно стене вбок.

Подобная схема отворения створки актуальна в замкнутом пространстве. Например, между фальш-панелью и бачком унитаза, экраном ванны.

Съемный-откидной

Часто, для экономии бюджета отделки санузлов, такие люки делают своими руками. Про самодельные люки чуть позже, а пока про промышленные варианты.

Для обеспечения безопасности верхний край крышки съемного лючка может дополнительно фиксироваться к каркасу проема цепочкой. Плюс откидных съемных люков в том, что они не требуют много места для открывания и дают полноценный доступ к коммуникациям.



Все вышеперечисленные люки комплектуются нажимной запорной фурнитурой, т.е. чтобы его открыть нужно сначала нажать на край.

По количеству створок

Одностворчатый

Смотровые люки с разными механизмами открывания имеют размер 200х200 … 600х1000 мм. С учетом нормативов СНиП и необходимого свободного пространства возле их дверки одностворчатые модификации выпускают следующих размеров (см):

	20	30	40	50	60	70	80	90	100	110	120
	Полимерные
25	+	–	–	–	–	–	–	–	–	–	–
40		+	+	+	+	+
45	–	–		–	–	–
Стальные под кафель
20	–	+	+	–	–	–	–	–	–	–	–
30	+			+	+
40
50	–	–
60		+
70		–			–
80					+
90
100
Нажимной «невидимка», на петле, алюминиевый
30	+	+	+	+	+	–	–	–	–	–	–
40
50
60
70	–
80
90
100		–
Под ванну с трехзвенной петлей
40	–	–	+	+	–	–	–	–	–	–	–
50
Невидимка под стандартную плитку
20	+	–	–	–	–	–	–	–	–	–	–
30	–	+	+	+	+
40			–			+	+	+	+
Нажимной под типовые размеры плитки
20	+	–	–	–	–	–	–	–	–	–	–
30	–	+	+	+	+
40			–			+	+	+	+
Нажимной, распашной под крупногабаритную плитку
50	–	–	+	+	+	+	+	+	+	+	+
60
Распашной, нажимной под плитку евроформата
20	–	+	+	+	+	–	–	–	–	–	–
30						+	+	+
40									+
Нажимной Алюклик
20	–	+	+	+	+	–	–	–	–	–	–
30								+
40						+	+
50		–							+	+	+
60
Распашной двухшарнирный
20	+	+	+	–	–	–	–	–	–	–	–
30	–			+	+
40
50		–
60		+

Одностворчатые люки обычно соответствуют размеру одной плитки, чаще устанавливаются вертикально, хотя производителем допускается монтаж петлями вверх, вниз.

Двустворчатый

Крупногабаритные двустворчатые ревизионные люки обычно изготавливаются на заказ. Это не стандартная позиция ассортимента производителей. Отличиями конструкции от одностворчатых модификаций являются:

• общая рама с распашным или сдвижным нажимным механизмом открывания;
• две створки одинакового, реже различного размера;
• только прямоугольная форма, горизонтальное расположение (петли по бокам вертикально).

В замкнутом пространстве эти крупногабаритные конструкции, не очень удобны. Поэтому владельцы квартир чаще оборудуют свой санузел несколькими одностворчатыми люками.

По материалу изготовления

Металлический

При использовании металлических элементов каркаса, механизма открывания дверки ревизионные люки обладают запасом надежности, высоким эксплуатационным ресурсом. В модификациях под плитку всегда используется обшивка створки гипсокартоном или ГВЛ. Технические люки имеют цельнометаллическую дверку повышенной прочности.

Изготавливаются металлические люки из стали и алюминия. Стальные конструкции прочнее алюминиевых, стоят дешевле, но вместе с тем больше весят, при повреждении покрытия подвержены коррозии, часто не имеют регулировок (обращайте на это внимание при покупке). Алюминиевые люки легче стальных, не подвержены коррозии, почти всегда регулируются, но стоят дороже.

Алюминиевый люк

Пластиковый

Полимерные материалы менее прочные в сравнении с металлом. Пластиковые люки чаще используются на потолках либо в технических комнатах, где дизайн не так важен. Производители выпускают люки ПВХ квадратной конфигурации с размером сторон 10 – 30 см, либо прямоугольной формы 15х20 см, 20х25 см, 40х50 см и 40х60 см максимум.

Самодельные люки

Отличный вариант сэкономить на приобретении заводского изделия – сделать скрытый люк своими руками. Самый распространенный и легкий способ оборудовать самодельную скрытую конструкцию – повесить одну или несколько плиток облицовочного экрана на магниты. Рассмотрим эту технологию подробней.

Сначала изготавливается экран под ванну или короб под стояк:

• Собирается каркас из металлического профиля для гипсокартонных систем. Профиль закладывается таким образом, чтобы немного выступать внутрь будущего люка.
• Каркас обшивается влагостойким гипсокартоном. В месте расположения лючка предусматривается отверстие необходимого размера.
• Экран обкладывается плиткой, оставляются ревизионные окна для оборудования съемной дверки.

Совет! Размер люка лучше всего выбирать, отталкиваясь от размеров плитки, чтобы ее не нужно было подрезать.

После схватывания клея, приступают к изготовлению съемной дверцы.

На кусок гипсокартона, который вырезан из ГКЛ, использованного для обшивки каркаса, по углам приклеиваются небольшие неодимовые магниты. При помощи этих магнитов дверка надежно держится на металлических профилях каркаса.

На обратную сторону будущих дверок приклеиваются неодимовые магниты.

На гипсокартонные «дверцы» при помощи усиленного плиточного клея приклеивается керамическая плитка, которая выставляется заподлицо с общей облицовкой.

Совет! Для укладки плитки на уже облицованные кафелем поверхности удобно пользоваться монтажными присосками.

Затирка швов возможна только на следующий день. Швы вокруг дверцы заполняются цветным силиконом, который подбирается под цвет основной затирки.

Когда силикон высохнет, острым ножом под углом 45° по внешнему контуру прорезается шов и при помощи хорошей присоски аккуратно вынимается дверца. Излишки силикона с внутренней части люка срезаются, чтобы дверца легко вставлялась и снималась, но шва при этом не было видно.

Готовый люк-невидимка снимается при помощи небольшой липучки.

Особенности установки

При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

• положение на фальш-панели, коробе, экране под ванной;
• размер плитки, схему ее раскладки на стене;
• способ и сторону открывания;
• вес облицовки, регулярность использования люка.

При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

• разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
• подрезка по бокам, сверху, снизу менее 1/3 плитки.

Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются.

Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.
