образные лестницы своими руками. Лестницы с поворотом на 180 градусов: размеры, фото

П-образные лестницы (лестницы с поворотом на 180 градусов) часто встречаются как в частных домах, так и в общественных учреждениях. Популярность этого типа лестниц обусловлена продуманной конструкцией, обеспечивающей прекрасные функциональные качества. Конструкция П – образных лестниц состоит из переходных площадок или забежной ступени на развороте. За счет промежуточных площадок достигаются отличные показатели допустимой нагрузки и надежности П — образной лестницы. Стоит учесть, что п-образная лестница с поворотной площадкой занимает достаточно много места в помещении, но при этом является самой надёжной и безопасной.

Наиболее популярные П-образные лестницы:

• Деревянные лестницы;

• Монолитные бетонные лестницы;

• Лестницы на металлических больцах;

Монолитные П — обрназные лестницы отличаются жесткостью и простотой конструкции.

Это обеспечивается путем заливки опалубка бетоном. Исходя из этого надежность и прочность П-образной конструкции действительно становится несокрушимой. Допустимая нагрузка на лестницу в первую очередь будет зависеть от выбранной марки цемента и внутреннего заполнителя смеси. Такие ступени чаще всего можно встретить в общественных учреждениях. Что касается частных домов, то встретить их можно крайне редко. П – образные монолитные лестницы требуют больших финансовых затрат, и должны располагаться на больших площадях.

П — образные лестницы на больцах менее популярны, они не имеют явных несущих элементов. Способ монтажа позволяет «подвесить» лестницу к стене, которая в данном случае является несущим элементом. Конструкция на больцах может быть выполнена в виде лестницы с поворотом, то есть П-образной. Поворотная лестница лучшим образом выделяет преимущества данного вида конструкции.

Самыми популярными на сегодняшний день являются П-образные деревянные лестницы. Чаще всего они устанавливаются в домах загородного типа. Дерево является натуральным строительным материалом, данным нам самой природой, а поэтому не представляет опасности для здоровья человека. Обширные лесные массивы нашей страны, позволяют предоставить клиентам большой ассортимент выбора древесины. Возможность окраски своими руками в любой цвет — значительно расширяет возможности при дизайнерском проектировании интерьера помещения с использованием П-образных лестниц. Кроме того, дерево отлично сочетается с другими материалами оформления — металлом, стеклом, пластиком, камнем и т.д.

Особенности и размеры П-образных лестниц

П — образная лестница имеет поворот на 180 градусов и при горизонтальном разрезе напоминает форму буквы «П». Размер лестницы зависит от личных предпочтений владельца и свободного пространства. В зависимости от места расположения, конструкции подразделяются на левые и правые. Для абсолютного нивелирования неудобства, ступеньки должны иметь ширину: от 10 сантиметров на узком участке и до 30 сантиметров посередине.

Для лестниц любой конфигурации существуют всеобщие нормы — угол наклона не должен составлять более 45 градусов, при наличии в доме пожилых людей или детей — 30 градусов. Соответствие нормам обеспечит безопасную эксплуатацию лестницей всем лицам, учитывая вышеуказанные категорий.

Если вы решили сделать П – образную лестницу своими рукам отнестись к расчету ответственно. Соблюдение правил и грамотное проектирование монтажа обеспечат нормальные условия для рациональной эксплуатации. Для начала произведения расчета необходимо определится с местом расположения лестницы.

После чего правильно рассчитать:

1. Высоту между уровнями чистого пола.

2. Длину площади, предусмотренной для п – образной лестницы.

3. Габариты лестничного проема.

Монтаж своими руками

Установка П – образной лестницы на второй этаж должна предусматривать обязательное соответствие нормам комфорта и требованиям надежности. Монтаж лестницы может быть произведен своими руками, так как специальные навыки для этого не предусмотрены. Тем не менее, необходимо ознакомится с полагающейся инструкцией и соблюдать ряд требований для надежного закрепления лестницы в проеме потолка.

Для начала необходимо подготовить место, где будут производится работы по монтажу, хорошую освещенность и универсальный инструмент. Если вы остановили свой выбор на лестнице из дерева, то из готовых элементов нужно собрать ступени, которые в дальнейшем крепятся к косоуру. Монтажный узел крепится в специальных пазах столбов. После успешного соединения лестницы с полом второго этажа наступает очередь декоративных планок и поручней. Стоит отметить, что срок службы деревянной конструкции лестницы во многом зависит от произведенного качества монтажа. В любом случае, существует возможность заказать профессионального специалиста для произведения монтажа П-образного лестничного подъема.

Возврат к списку



инструкция по расчету деревянных конструкций своими руками (фото и видео)

Рубрика: Особенности лестниц

П-образными лестницами называются конструкции, где поворот маршей осуществляется на 180⁰, то есть, в противоположную сторону и это является основанием для классификации.

Такие обустройства разделяют на два вида – с площадкой и поворотными (забежными) ступенями.

Ниже мы обратим внимание на эти различия, сделаем простые расчёты, а также посмотрим видео в этой статье на эту же тему.

Поворот лестницы на 180⁰ (П-образная конструкция)

О П-образных конструкциях

Допустимый уклон для лестниц

Рекомендация. Вне зависимости от наличия или отсутствия площадки у такой конструкции должен быть уклон не более 45⁰, так как в противном случае это уже будет приставная лестница.

Также следует учитывать, что угол от 40⁰ до 45⁰ хорош только для физически крепких и здоровых людей.

Основные виды

Фото П-образной конструкции в деревянном доме

• Когда обустраиваются П-образные лестницы с площадкой, то такие конструкции обычно имеют внушительный, массивный вид, но зато это очень удобно для перемещения различных грузов в помещении . Зато такие конструкции, в отличие от сборки с поворотными ступенями, занимают больше места, поэтому их не всегда можно установить в том или ином помещении. В некоторых случаях, если площадка нужна обязательно, жертвуют уклоном и делают его более крутым, компенсируя неудобства забежными ступенями.

Вместо площадки оборудованы поворотные ступени

• Чаще всего поворотными ступенями вместо площадки оборудуются деревянные П-образные лестницы – это придаёт им элегантность, они занимают меньше места, но при этом теряют в удобстве эксплуатации . Обычно, для осуществления поворота на 180⁰ достаточно шести ступеней, но при этом нужен очень точный расчёт, так как проступи на этом участке имеют разную ширину сторон. Ближняя к центру сторона сужается, и она должна получиться не менее 100 мм шириной для безопасности спуска-подъёма.

Расчёт наклона и количества ступеней

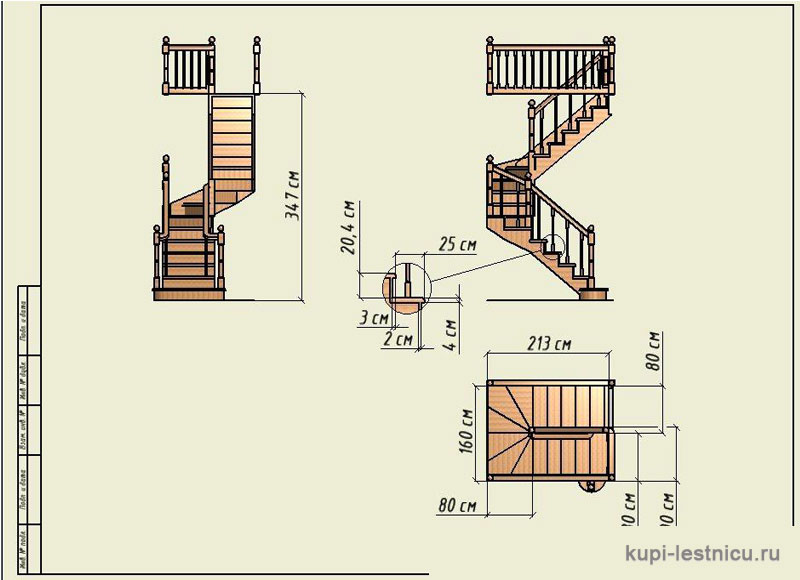

Чертёж лестницы. Вид сверху

• При расчёте ступеней и уклона нам важно учитывать средний шаг человека, который имеет 60-64 см и является основополагающим для подобных вычислений, как того требует инструкция. Эта цифра включает в себя сумму двух значений высоты ступени и ширину проступи, так что здесь применима формула 2h_{ступени}+dпроступи60≈64 см.
• Предположим, что у нас есть двухэтажный коттедж, где высота первого этажа составляет 3,0м, толщина пола на втором этаже – 0,2м, таким образом, мы получим 3200 мм, на которые нам нужно поднять лестницу. Если разделить это расстояние на два марша лестницы, то мы получим по 1600 мм каждый. Теперь давайте попробуем разбить весь подъём на 20 ступеней по 160 мм высотой (в каждом пролёте по 10 ступеней).

Используем для вычисления прямоугольный треугольник

• Для удобства вычисления можно воспользоваться прямоугольным треугольником, тогда пусть отрезок CB будет равен 1600 мм. Делим его на 10 ступеней и получаем по 160 мм на каждую – высота вполне приемлема, даже можно сказать, что она наиболее удобна и для детей, и для людей преклонного возраста. Теперь нам нужно получить величину среднего шага человека от 60 до 64 см (нормы установлены в соответствии с ростом от 160 до 180 см).
• Поэтому, если мы используем формулу 2h_{ступени}+dпроступи60≈64 см, тогда нам останется подобрать значение d или ширину проступи. Если h=16 см, то 2h=32 см и нам на проступь останется от 28 до 32 см, так давайте возьмём для этого среднюю величину – 30 см (32+30=62 см). в таком случае, отрезок AC будет равен 30*10=3м.
• Теперь нам нужно узнать длину лестничной тетивы (косоура) или отрезка AB, и здесь опять нужна формула, но уже другая – d²+e²=x² – остаётся подставить значения. d²+e²=x²=1,6²+3²=2,56+9=11,56, но значение 11,56=x², значит, √11,56=3,4м – это длина косоура или значение x. Не забывайте, что к 3-ёх метровому отрезку для размещения маршей ещё нужно добавить где-то 60 см для площадки, но вы можете сократить расстояние, сделав несколько меньше ширину проступи и увеличив тем самым уклон балок.

Забежные ступени

Совет. Если вы делаете лестницу своими руками и не можете отказаться от площадки, а пространства при этом не хватает, то при увеличении уклона, естественно, будет сокращаться и ширина проступей.

Чтобы компенсировать недостачу, воспользуйтесь забежными ступенями, только не делайте навес более 5 см, чтобы он не стал помехой при подъёме.

Расположение балясин на деревянной лестнице

• Высоту ограждения вы можете выбирать произвольно, но она не должна быть менее 90 см с учётом поручня. Количество балясин на перила рассчитывайте по количеству ступеней и периметру площадки, устанавливая их на одинаковом расстоянии друг от друга. Длину поручней на маршах можно рассчитать по той же формуле прямоугольного треугольника — d²+e²=x².
• Теперь, монтируя П-образные лестницы на второй этаж, вам следует подумать о величине отверстия для прохода на второй этаж и для этого лучше всего учитывать рост человека в два метра. Это говорит о том, что при подъёме по маршу, проём должен совпадать с расположением той ступени, которая окажется на 2м ниже потолка. Тогда, если высота ступеней у нас 16 см, то 300-200=100 см, а 100/16=6,25, значит, проём должен начинаться над 6-ой или, в крайнем случае, 7-ой ступенькой.

Заключение

Расчёт маршей с поворотными ступенями несколько сложнее, хотя принцип остаётся одинаковым, то есть, сохраняется высота подступенков, но минимальная ширина проступи на малом периметре поворота должна быть не менее 100 мм. (см. также статью )

Конечно, цена конструкции без площадки будет меньше, хотя она несколько сложнее в исполнении, но стоимость снижается за счёт количества материалов.

0 лестница образная п

Понравилась статья? Поделиться с друзьями:

Проектирование новой лестницы (Все, что вы должны спросить себя!)

Проектирование нашей главной лестницы было чем-то, что подкралось внезапно, но я так польщен и счастлив, что могу это сделать! Первоначальный план состоял в том, чтобы просто заменить ступени и поручни на дубовые, чтобы соответствовать нашим новым этажам , которые будут входить, но когда наш подрядчик сказал: «Что-нибудь еще? сейчас самое время это сделать». Что ж, это был ящик Пандоры.

Первое, что вы должны сделать, приступая к любому дизайнерскому проекту, особенно такому техническому, как ЛЕСТНИЦА, — это выучить жаргон. Анатомия лестницы очень глубокая, и у меня было так много фотографий для вдохновения (здесь целая доска!), но мне нужно было научиться выражать то, что я хотел, словами и направлением. Эта схема помогает! Я также буду ссылаться на многие из этих терминов в посте.

Поскольку эти лестницы — ПЕРВОЕ, что вы видите, когда входите в нашу парадную дверь, я хотел, чтобы они казались спроектированными и преднамеренными и маленькими менее загруженными. Я хотел рассказать вам обо ВСЕХ решениях, которые я принял при проектировании лестницы.



1. Разрезанный (пилообразный) стрингер по сравнению с закрытым стрингером

Эта таблица ниже очень полезна для понимания различий!

Наши нынешние лестницы имели «пилообразный» косоур. Это означает, что вы могли видеть каждую ступеньку вниз сбоку. Когда я начал смотреть на вдохновение, я заметил, что визуальный отдых был немного больше, когда я смотрел на лестницу с закрытым косоуром. Я знал, что использование закрытых стрингеров на нашей лестнице поможет сделать ее немного менее загруженной.

Источник

Итак, мы будем делать закрытый косоур на нашей лестнице!

2. Стойка Newel

Наша нынешняя лестница имеет стойку Newel, окруженную меньшими балясинами. (см. руководство по словарному запасу выше! ха!) И затем второстепенный пост наверху лестницы. Второстепенная стойка ньюеля предназначена для поддержки и иногда меньше основной в нижней части лестницы.

Я думаю, что большая часть визуального беспорядка в нашей текущей ситуации происходит из-за обернутой стойки и второй стойки наверху лестницы. Вместо этого я хотел одну коренастую стойку в нижней части лестницы (используя фотографию ниже в качестве нашего вдохновения) со вторичной стойкой, необходимой для структуры наверху, чтобы она выглядела точно так же, как другие балясины по форме и цвету, но только немного толще для поддержки. Я думаю, что многие персонажи исходят из нового поста, поэтому мы хотели, чтобы наш пост казался более историческим и содержательным.

Источник

3. Балясины + перила

Прочная стойка позволяет сделать балясины немного проще. Как и в нашем нынешнем доме, я знал, что замена балясин на простой конический вид будет классическим и красивым. Но я перебрал все варианты, прежде чем остановился на белом конусе. На площадке будет поддерживающий конус, который будет примерно на 2 дюйма шире, чем другие, но я думаю, что все это будет очень красиво сочетаться. Перила, закрывающие балясины, будут окрашены в тот же цвет, что и полы, ступени и подступенки… что подводит нас к последнему решению, которое я решил.

Источник

4. Подступенки + ступени

В настоящее время у нас есть белые подступенки и деревянные ступени, что означает, что, когда вы смотрите на них, вы видите горизонтальные линии, идущие вверх по лестнице, как вы видите. на каждом шагу. Не поймите меня неправильно, я люблю белый стояк! Лестницы в нашем нынешнем доме имеют белые подступенки, но когда я сел проектировать эту лестницу и подумал о будущей настенной лепнине, которую мы хотим добавить, я понял: мне не нужно и не хочется, чтобы подступенок контрастировал и привлекал внимание. Вместо этого мне понравился хороший твердый теплый деревянный блок, ведущий вверх по лестнице.

Итак, мы собираемся сделать подступенки и ступени из белого дуба! Думаю, он будет потрясающе зажат между закрытым стрингером и чистыми белыми шпинделями.

Источник

Это доска Inspo и заметки, которые я отправил нашему подрядчику и инженеру по лестницам:

Единственное, что мы НЕ сможем сделать, это установить столб на второй лестнице, вместо этого первого. Это противоречит кодексу, так что нам придется иметь его на первой ступеньке, и это нормально! Кроме того, мы так взволнованы этими несколько простыми, но ВАЖНЫМИ изменениями. Я не могу дождаться, чтобы увидеть, как это получится!
