Как сделать двухуровневый потолок из гипсокартона, монтаж ГКЛ

Красивые, стильные, оригинальные… еще много эпитетов можно подобрать любуясь на красивый двухуровневый потолок из гипсокартона. Именно в этом и заключается необычность оформления этих потолков. В том, что каждый потолок смотрится по-своему.

И чем больше фантазии вы проявите разрабатывая эскизы потолка, тем ярче он будет характеризовать вас и украшать зал, спальню, гостиную или кухню.



Как сделать двухуровневый потолок из гипсокартона

С первого взгляда кажется, что только тандему дизайнер плюс строители-профессионалы под силу создать такую красоту. Но нет, для устройства потолков из ГКЛ не нужно оканчивать художественную школу, иметь высшее образование по специальности «строитель». Не потребуется и набор специальных инструментов. Достаточно лишь иметь представление о том, какой потолок вы хотите сделать и получить. А также проявить немного творчества. Остальное – дело техники.

Несмотря на то, что визуально все потолки разные, отличие им придает уже окончательное декорирование и удачный дизайн. Кого-то больше волнует утепление потолка, а кого-то оформление, хотя, эти процессы могут быть связаны, взаимодополняя друг друга.

Технология устройства двухуровневого потолка из гипсокартона идентична для каждого вида (одноуровневого, многоуровневого). А чтобы новичку было проще, в этой статье будет приведена пошаговая инструкции — как выполнить монтаж 2х уровневых гипсокартонных потолков. Но, cначала немного теории…

Как сделать двухуровневый потолок из гипсокартона — план

Прежде всего, следует учесть несколько важных моментов:

  • высоту комнаты. Двухуровневая конструкция потолка уменьшит высоту комнаты. Для жителей современных квартир в панельном доме даже 5-10 см. уже существенные потери;

Совет.
Если у вас идеально ровный потолок, то можно монтировать второй уровень каркаса прямо на него. Так вы сэкономите пространство.

  • распределение акцентов. С помощью светильников, вмонтированных в каркас гипсокартонного потолка можно зонировать пространство или смещать акцент на какую-либо часть помещения.

Светильники можете приобретать любой мощности. Гипсокартонные системы не накладывают на ваш выбор никаких ограничений. Как, например, натяжные потолки или пластиковые, где существует опасность использования мощных светоприборов (может привести к деформации и даже возгоранию).

  • влажность помещения. Такой потолок не рекомендуется обустраивать в ванной комнате, потому что лист может деформироваться. Хотя, существует влагостойкий гипсокартон (ГКЛВ), например, Knauf, при правильном монтаже и организации качественной вентиляции, вполне может служить.

Совет.
В качестве защиты гипсокартона от влаги применяется грунтовка в несколько слоев.

  • наличие помощников. Самостоятельно человеку выполнить эту работу не под силу.
  • сложность конструкции. Чем сложнее конструкция, тем сложнее рассчитать количество материалов и смонтировать их, а соответственно, дольше будет длиться работа.

Проекты потолков из гипсокартона

(одноуровневые, двухуровневые и многоуровневые)

Проекты потолков из гипсокартона

Инструмент для монтажа гипсокартона и профиля

  • ножницы по металлу;
  • перфоратор или дрель;
  • малярный нож;
  • угольник;
  • рулетка;
  • отвес;
  • строительный уровень;
  • рубанок для гипсокартона;
  • терка для гипсокартона;
  • шпатель узкий и широкий;
  • перчатки и очки.

Материалы для потолка из гипсокартона

Эта подборка нужна для того, чтобы вы могли рассчитать и точно знали, что покупать, как выглядит тот или иной элемент, и с какой целью используется. Надеемся, что благодаря такому подробному описанию вы не купите лишнего и сохраните деньги и нервы.

ГипсокартонГипсокартон.

Как правило, используется потолочный гипсокартон. Его толщина 9,5 мм.

Для второго яруса, в котором не предусмотрены светильники и боковин, можно использовать арочный гипсокартон. Его толщина 6 мм.

Профиль UDПрофиль UD

Профиль CDПрофиль CD

CD-соединительCD-соединитель.

Предназначен для сращивания двух CD-профилей.

Прямой подвес потолочный или ES – скобаПрямой подвес потолочный или ES – скоба.

На нее профиль крепится к потолку.

Пружинный подвесПружинный подвес.

Используется в том случае, если длины прямого подвеса недостаточно для монтажа. Т.е., второй уровень потолка опущен слишком низко.

Двухуровневый соединительДвухуровневый соединитель 2

Двухуровневый соединитель.

Для соединения CD-профилей на разных уровнях.

Совет. При монтаже постарайтесь уменьшить количество удлинений этого вида профиля.

Краб для гипсокартона

Краб для гипсокартона закрепленКраб для гипсокартона.

Предназначен для соединения CD-профилей на одном уровне.

Как заменить краб для гипсокартонаСовет.
Краб можно заменить. Как это сделать видно на фото.

Угловой соединитель профилейУгловой соединитель профилей.

Его назначение – соединять CD-профиль перпендикулярно и на одном уровне.

Дюбель шуруп для крепления профилейДюбель шуруп для крепления профилей.

Анкер-клин для крепления профилейАнкер-клин для крепления профилей.

Выбор зависит от материала из которого сделаны стены и потолок.

Саморез для крепления листов гипсокартонаСаморез для крепления листов гипсокартона.

Саморез «блоха»Саморезы по металлу 3,5 на 9,5мм. – «блоха».

Лента-серпянкаЛента-серпянка (самоклеющаяся)

Для приклеивания швов или флизелин для оклейки потолка полностью.

Шпатлевка для заделки швов и стыковШпатлевка для заделки швов и стыков.

Встраиваемые светильникиВстраиваемые светильники
(потолочные, точечные, галогеновые или светодиодные led).

Совет. Проводка под светильники заводится до того, как начнутся работы по облицовке гипсокартоном.

Схемы и эскизы двухуровневых потолков из гипсокартона

Знание того, что вы хотите видеть на потолке, по итогу существенно упростит вам расчет материала и работу.

Прежде чем сделать чертежи потолка, ознакомьтесь с тем, какие виды двухуровневых потолков из гипсокартона существуют.

Потолок из гипсокартона с подсветкой – способы монтажа

Первый способ заключается в устройстве второго уровня без монтажа первого. Используется если у вас идеальная поверхность потолка. А светильник предполагается разместить в каркасе.

Схема устройства двухуровневого потолка из гипсокартона — первый способ

Подход тот же. Но светильники монтируются и сбоку каркаса.

Схема устройства двухуровневого потолка из гипсокартона — второй способ

Монтаж двух каркасов. Светильники монтируются во втором из них.

Схема устройства двухуровневого потолка из гипсокартона — третий способ

Подход к монтажу тот же. Но светильники располагаются и по периметру второго яруса.

Схема устройства двухуровневого потолка из гипсокартона — четвертый способ

Аналогичный подход. Но для боковых светильников вместо каркаса предусмотрено обустройство полипропиленового профиля, который приклеивается на каркас второго уровня с помощью шпатлевки.

Схема устройства двухуровневого потолка из гипсокартона — пятый способ

Используя один из представленных базовых видов монтажа, вы легко сможете создать такие эскизы двухуровневого потолка, которые понравятся всем членам семьи.

Как сделать двухуровневый потолок из гипсокартона — инструкция по монтажу

Следует отметить, что среди профессионалов есть разногласия, в каком порядке осуществлять устройство ярусов. Можно выделить два способа.

  • В первом случае, работы начинают с монтажа каркаса первого уровня. А затем к нему подвешивают остов второго яруса. Применимо, если площадь второго яруса незначительна, потому, что фактически весь вес второго каркаса приходится на листы первого.
  • Во втором случае, каркас второго яруса собирают первым, а уже между его элементами делают каркас первого. Более сложная конструкция.

Мы поговорим более подробно о первом варианте монтажа двухуровневого потолка. Это даст вам базовые сведения о монтаже. Второй вариант, более сложный, опишем ниже и проиллюстрируем на фото.

Делаем двухуровневый потолок из гипсокартона последовательно и в соответствии с инструкцией, тогда работа будет выполнена качественно.

Технология изготовление 2х уровневых потолков из гипсокартона предусматривает выполнение работ в следующем порядке:
  1. Подготовка потолка под гипсокартон (готовим рабочее место).
  2. Осуществляем разметку потолка под каркас для гипсокартона.
  3. Монтаж каркаса для гипсокартона — первый уровень.
  4. Установка каркаса под гипсокартон — второй уровень.
  5. Отделка двухуровневого потолка из гипсокартона.

1. Подготовка потолка под гипсокартон

Подготовка рабочей территорииОтделка потолка не похожа на вкручивание лампочки – здесь без выноса мебели не обойтись.

Освободите комнату и подходы к ней, так будет проще осуществлять монтаж. Важно подготовить саму поверхность. Согласитесь, лучше сделать что-то на свободном месте, чем постоянно огибать, обрезать, смывать какие-то остатки. Всю неплотно прилегающую штукатурку следует удалить. Некоторые умельцы ее оставляют, но все что плохо держится рано или поздно отпадет.

2. Разметка потолка под каркас гипсокартона

Для этого нужно предпринять такие шаги:

Замер высоты углов- замерять высоту углов в комнате;

— определить угол с наименьшей высотой.

Он будет служить отправной точкой для нанесения разметки. Ведь нам нужно, чтобы конструкция была ровной относительно горизонтали;

Разметка потолка- произвести разметку.

На стенах для профилей обозначаем ровную линию. На потолке для прямого подвеса ставим точки. Лишняя разметка ни к чему, будет только запутывать. Для этих целей удобно использовать лазерный уровень или водяной.

Самодельный водяной уровеньСовет. Водяной уровень нужной длины можно сделать самостоятельно используя капроновый шланг (н-р, из медицинской капельницы) диаметров 10-15 мм. и заполнив его водой.

Может случиться так, что в вашей комнате не только углы разные, но также и длина противоположных сторон. В этом случае, старайтесь первым делом уровнять по горизонтали. А дальше нарисовать на потолке четкий рисунок и ровнять конструкцию по краям. Так вы сможете визуально отцентрировать потолок.

3. Монтаж каркаса для гипсокартона – установка первого уровня

Установка UD-профилей

3.1. Начинается монтаж с установки UD-профилей.

Они являются направляющими и монтируются по стене, по периметру всей конструкции. Шаг крепления – 600 мм. А также на потолке.

Способ соединения профиля на стенеСпособ соединения профиля на стене и в углу представлен на фото (справа и слева, соответственно).

Способ соединения профиля в углу

Если предполагается формирование округлых элементов нужно на стене нарисовать рисунок, и по нему крепить UD-профиль. Но предварительно, на профиле нужно сделать насечки.

Крепление UD-профиля по разметкеИ крепить по нарисованной на потолке линии.

Разметка под подвес

3.2. На проставленные по потолку точки крепим прямой подвес.

Шаг под подвесПри этом, соблюдаем шаг крепления – 600 мм.

Рекомендация.

Если поверхность потолка у вас идеальна, то вам этот этап можно пропустить. А начать сразу с монтажа второго уровня.

Крепление CD-профиля на подвес

3.3. На прямой подвес крепится CD-профиль.

Закрепленный CD-профиль на подвесе

Полученный каркас будет иметь вид представленный на схеме и фото.

Закрепленный CD-профиль на потолке

Крабы на CD-профилеЖесткость каркасу придаст использование крабов.

Зашиваем каркас листами гипсокартона

3.4. Зашиваем каркас листами гипсокартона.

Фаска на листах гипсокартонаСовет.

Там, где лист разрезался, нужно предусмотреть фаску. Для этого ножом срезать часть материала с листа гипсокартона.

Зачем фаска на листах гипсокартонаЭто нужно для того, чтобы лучше ложилась шпатлевка на шов. И шов не разошелся со временем.

4. Монтаж каркаса под гипсокартон – установка второго уровня

Далее переходим к рассмотрению поэтапного монтажа второго уровня потолка.

4.1. Разметка каркаса под гипсокартон.

Линии под UD-профильДля этого, на стене проводим линии под UD-профиль, а на потолке рисуем будущий рисунок.

Наличие схемы на потолке не только упростят процесс монтажа, но и поможет понять, как будет выглядеть ваша конструкция после окончания работ. А, следовательно, у вас появится возможность внести нужные коррективы.

4.2. Каркас из профилей для гипсокартона

Каркас из профилей для гипсокартона

Монтируем потолочный каркас из металлического профиля (UD-профиль), закрепляя на стене и на потолке.

Как сделать каркас нужной формы (закруглить профиль) мы уже знаем.

Материал подготовлен для сайта www.moydomik.net

4.3. Опускаем каркас на нужную длину.

Для этого нужно:

  • отрезать CD-профиль той длиной, на которую вы хотите опустить каркас;
  • на одной стороне этих кусков вырежьте «язычки». Для этого нужно отрезать боковые части у профиля. Так проще их будет монтировать.
  • вставить отрезанные куски в направляющий UD-профиль, который уже закреплен на потолке. Вставлять нужно ровной стороной.
  • зафиксировать куски с помощью «блохи». Шаг между прямолинейными отрезками составляет 500-600 мм. Больше шаг – сделает конструкцию недостаточно надежный, меньшей – утяжелит ее. Шаг между криволинейными отрезками – 200-300 мм. Это обусловлено тем, что криволинейный лист нужно чаще крепить.
  • на висящие куски «одеть» UD-профиль и закрепить их «блохой».

Боковина каркасаВ результате, у вас должна получиться боковина каркаса, наподобие этой.

Затем следует:

  • отрезать CD-профиль той длиной, которая равна расстоянию от боковины каркаса до UD-профиля расположенного на стене;
  • закрепить их «блохами» с двух сторон.

Готовый каркасУ вас получился готовый металлический каркас. После чего, его следует обшить гипсокартоном и перейти к отделочным работам.

Совет. Собирая каркас поглядывайте в чертежи. Иначе может случится так, что перемычка придется на место будущего светильника.

{banner_link_1}

4.4. Изготовление арки из гипсокартона.

Изготовление арки из гипсокартона — схемаНа фото и картинке видно, как согнуть гипсокартон для арки и каким образом должен быть подготовлен CD-профиль и лист гипсокартона.

Изготовление арки из гипсокартонаИх устройство очень простое, важно правильно сделать насечки на листе, не прорезав лицевой слой картона.

4.5. Облицовка гипсокартоном круглых поверхностей

Если есть возможность вырезать нужный размер из целого листа вопрос решается легко. Если нет, вырезают сегменты и монтируют их по частям.

Следует отметить, что в этом случае каркас должен быть жестче. Т.к., каждый саморез вкручивается в профиль.

Результат облицовки гипсокартоном круглых поверхностейИтог ваших стараний должен выглядеть примерно так, как показано на фото.

5. Отделка потолка из гипсокартона

Заделка швов лентой-серпянкойШвы зашиваем лентой-серпянкой.

Заделка швов шпатлевкойНа ленту маленьким шпателем наносим немного шпатлевки.

Заделка швов и отверстий шпатлевкойТакже наносим шпатлевку на саморезы.

Это нужно для того, чтобы ржавчина со временем не проявилась сквозь краску или обои.

Общее шпатлеваниеПолезно знать.
Если планируется покраска двухуровневого потолка из гипсокартона лучше зашпатлевать всю поверхность. Иначе под краской проявятся некрасивые швы.

Обработка и шлифовкаМесто шва (или все поверхность) затирается сеткой-теркой или шлифовальной машинкой.

Обработка и шлифовка угловСовет.
Особенно аккуратно затирайте поверхность по углам. Чтобы не допустить появления боковых бороздок от терки.

Декорирование гипсокартонного потолка.

Оптимальна и весьма популярна покраска потолка. Окрашивание потолка из гипсокартона должно сопровождаться предварительной обработкой поверхности грунтовкой.

Второй способ монтажа двухуровневого потолка из гипсокатона

В заключении, как и было обещано, приводим фото-инструкцию по второму варианту крепления потолка, когда каркас второго яруса собирают первым, а уже между его элементами монтируют каркас первого.

Монтаж каркаса двухуровневого потолка из гипсокартонаМонтаж каркаса потолка из гипсокартонаОбшивка каркаса потолка из гипсокартонаОбшивка каркаса потолка гипсокартономИзготовление потолка из гипсокартонаУстройство потолка из гипсокартонаУстройство каркаса 2х-уровневого потолка из гипсокартонаУстройство каркаса 2-уровневого потолка из гипсокартонаСмонтированный каркас 2-го уровня потолка из гипсокартонаКрепление гипсокартонаУстановка гипсокартонаОбшивка каркаса из профиля гипсокартономПотолок, зашитый гипсокартономПотолок из гипсокартона, готовый к отделке

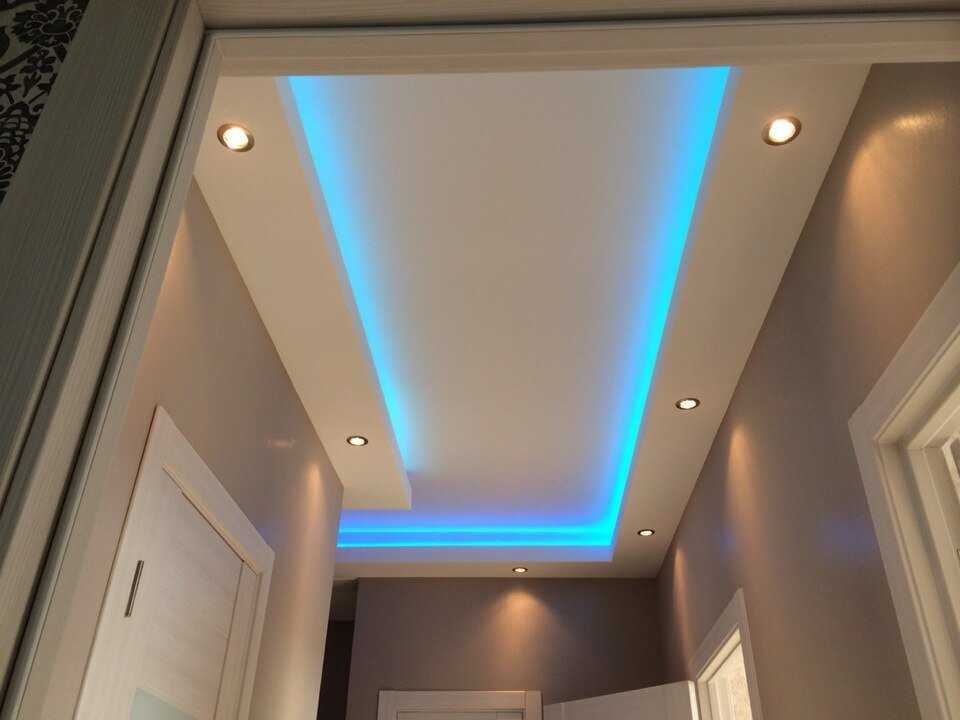

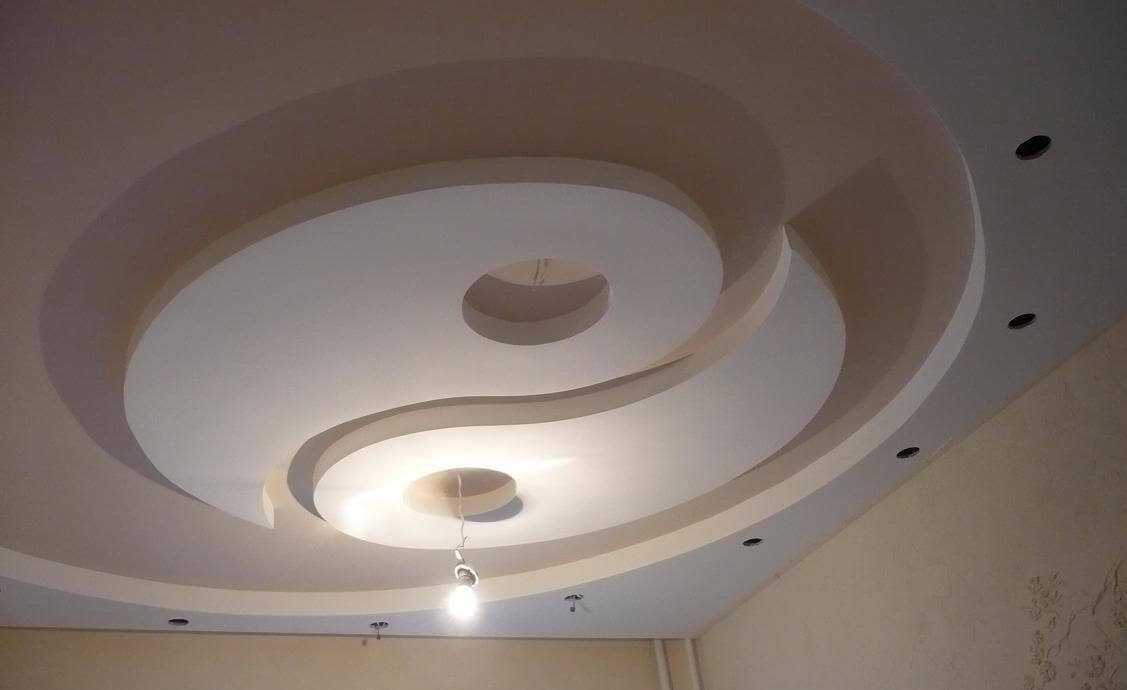

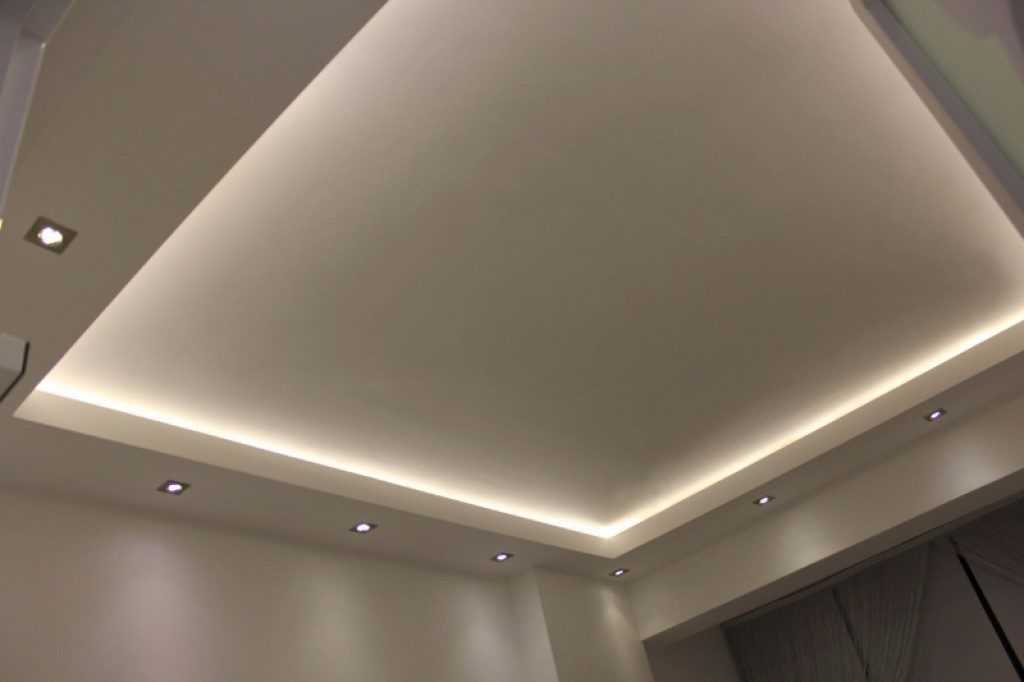

Дизайн двухуровневых потолков из гипсокартона – фото

Идеи и вдохновения на любой цвет и вкус

Как сделать двухуровневый потолок из гипсокартона своими рукамиДвухуровневый потолок из гипсокартона — оригинальная конструкцияОформление двухуровневого потолка из гипсокартонаПример двухуровневого потолка из гипсокартонаДизайн двухуровневого потолка из гипсокартона

Двухуровневые потолки из гипсокартона – видео урок

Заключение

В этой статьи мы рассмотрели, как сделать двухуровневый потолок из гипсокартона своими руками. Надеемся, что приведенная здесь информация, а также сопровождающие ее картинки, позволят вам не только правильно и качественно осуществить процесс монтажа, но и получить удовольствие от этой, поистине творческой работы.

Многоуровневые потолки из гипсокартона — фото вариантов дизайна, как они создаются

Потолки из ГКЛ в нашей стране очень популярностью. Стоимость таких конструкций постоянно снижается и теперь создать подобное покрытие на потолке у себя дома может практически любой. Среди таких потолков, особенно выделяются многоуровневые потолки из гипсокартона, как на этом фото.

Смотрятся они в высшей степени великолепно и к тому же, очень функциональны. Собрать такой у себя дома, многие не решаются, опасаясь высоких цен на работу профессиональных мастеров, не учитывая тот факт, что подобные конструкции можно собрать и собственными руками.

Но перед тем, как разбираться с тонкостями сборки такого потолка, желательно подробно разобраться с возможными вариантами дизайна подобных конструкций, и местами, где лучше всего собрать ту или иную их разновидность.

Какие они бывают и где монтируются

Прежде всего, можно разделить все конструкции из ГКЛ, которые наиболее популярны в наших квартирах, на простые и более сложные в изготовлении. К простым отнесем двухуровневый потолок из гипсокартона, а к сложным – все остальные, с большим количеством уровней, а так же криволинейные варианты и модели. Так будет проще понять, где и какие из них окажутся предпочтительней.

Кухня

Здесь лучше всего, будут смотреться двухуровневые или более сложные варианты. В нескольких ярусах можно отлично спрятать воздуховод вытяжки, электропроводку и все остальные, коммуникации, которых здесь может быть много.

Обычно, для кухни выбирается не самый сложный, двухуровневый потолок из гипсокартона, как на этом фото, но можно пойти дальше, и создать нечто более сложное.

Часто, на кухнях собирают модели с изогнутыми линиями. Это смотрится очень красиво, и при этом, не теряется вся функциональность многоярусных потолков.

Спальня

В этой комнате, многоуровневые сложные конструкции будут излишни. Вполне достаточно собрать двухуровневый вариант с подсветкой. Здесь важнее установленное освещение, нежели сложность потолочной конструкции. Но, при желании, можно и здесь использовать несколько ярусов.

Гостиная

Наиболее подходящее место для того, чтобы собрать многоуровневый потолок из гипсокартона. Тут можно дать волю своей фантазии. Размеры гостиных часто позволяют не ограничиваться небольшой конструкцией, а собрать нечто интересное.

Несколько ярусов, позволят установить столько светильников, сколько потребуется для гармоничного освещения всей комнаты и создать уникальный световой рисунок.

Ванная

Чаще всего, в этом помещении нет места для сооружения многоярусного потолка. Обычно, здесь собирают либо одноуровневые, либо двухуровневые потолки из гипсокартона, как на следующем фото.

Главным из всех положительных качеств нескольких уровней, здесь будет возможность скрыть в них вентиляционные каналы. Вентиляция в ванной комнате обязательна, так как влажность тут высокая. Кроме этого, несколько ярусов удобно использовать, чтобы в нужных местах разместить несколько осветительных приборов, например, у зеркала и возле ванной.

Коридор

Самое оптимальное решение для небольших пространств коридоров – двухуровневые потолки из гипсокартона, как на фото ниже. Это позволит расположить в нужных местах светильники и спрятать электропроводку, а большего в этом помещении и не требуется.

Как собрать такой потолок

Если вы знакомы с технологией сборки стандартных, одноуровневых конструкций, то нового практически ничего нет. В случае, если все делается первый раз, тоже нет ничего особенно сложного. Любой многоуровневый потолок из гипсокартона можно собрать своими руками и без посторонней помощи.

Разве что для монтажа листов ГКЛ потребуется второй человек.

Все начинается с приобретения необходимых материалов и некоторых инструментов, если их нет в домашнем наборе. Понадобятся самые простые инструменты:

  • Шуруповерт
  • Рулетка
  • Разметочный шнур
  • Уровень строительный
  • Уровень водяной
  • Ножницы или ножовка по металлу
  • Пассатижи или плоскогубцы или все вместе
  • Перфоратор или дрель с ударным механизмом

Помимо этого, конечно, понадобится сам гипсокартон. Если работы ведутся в ванной или на кухне, лучше взять влагостойкий, он покрыт бумагой зеленого цвета, а стандартный – серого.

Если все, что необходимо уже подготовлено, можно перейти непосредственно к сборке конструкции, и начинается она с разметки будущей плоскости первого уровня потолка.

Для того, чтобы везде все было ровно, нужно найти самый низкий угол в помещении, он и станет отправной точкой.

От перекрытия в этом углу, на одной из стен, нужно отмерить минимально 25 миллиметров. Именно такой толщины будет профиль, который послужит основой для плоскости первого уровня

При помощи водяного уровня, эта метка переносится на все углы комнаты. Так размечается плоскость будущего уровня.

По меткам, которые нанесены в углах, необходимо провести линию по всему периметру комнаты. Легче всего, это сделать помощью разметочного шнура или лазерного уровня.

При помощи того же шнура, нужно нанести параллельные линии на плите перекрытия, поперек комнаты и через каждые 60 сантиметров. Это понадобится для монтажа подвесов и выравнивания поперечных деталей каркаса.

Далее, по периметру помещения, согласно нанесенной разметке, нужно закрепить направляющие профили. В них будут вставляться поперечные детали.

После того, как направляющие детали зафиксированы, можно приступить к монтажу подвесов. Они прикрепляются по линиям, нанесенным на потолочной плите. Между точками, в которых они будут крепиться, не должно быть больше 60 сантиметров.

Когда все подвесы и направляющие на местах, можно вставлять поперечные части каркаса, представляющие собой, отрезанные по нужным размерам профили. Они фиксируются на периметре и к подвесным креплениям.

Совет: чтобы вставленные профили не прогибались, можно, после того, как они будут вставлены в направляющие и подвесы, загнуть боковые части того подвесного крепления, которое будет ближе к середине детали. Ориентироваться, на какую высоту приподнять провисший профиль, можно по натянутой из угла в угол нитке.

После окончательной фиксации всех частей каркаса, его можно зашивать листами ГКЛ. В тех местах, где будет находится покрытие второго уровня, можно этого не делать – так можно сэкономить и материал, и время.

Второй уровень собирается аналогично первому, с той лишь разницей, что крепиться детали будут не к потолочному перекрытию, а к каркасу первого уровня, а еще одной деталью станут торцы второго яруса.

Совет: при монтаже криволинейных конструкций, подрезать гипсокартон по линии, проще уже после того, как он будет зафиксирован на каркасе.

Так получится отрезать его точно по краю.

После всех операций останется только закончить всю работу финишной отделкой и выравниванием покрытия на втором уровне.

Заключение

Выбрать подходящий именно вам многоуровневый потолок из гипсокартона, а точнее – его дизайн, можно покопавшись в интернете. Приглянувшуюся модель можно видоизменить так, чтобы она вписалась в любой интерьер.

Не стоит бояться многоуровневых конструкций – собрать их ненамного сложнее, чем простой одноуровневый вариант конструкции, а выглядят они гораздо привлекательней.

FRAMEALL Решетка для гипсокартона | Потолочные решения Armstrong — коммерческий

Предварительно спроектированная система подвески потолка из гипсокартона, которая устанавливается в три раза быстрее, чем традиционная направляющая и швеллерная конструкция.
  • Страница данных
  • Техническое руководство
  • Брошюра
  • Очистка и дезинфекция
  • паспорт безопасности
  • Гарантия
  • Технические характеристики
  • CAD-файлы
  • Файлы REVIT
Страница данных
  • Технический паспорт — Крестообразные тройники FRAMEALL 6′ DGS
  • Технический паспорт — FRAMEALL Изогнутые потолки из гипсокартона
  • Технический паспорт — FRAMEALL Плоские потолки из гипсокартона / штукатурки / гипса
  • Технический паспорт — Сборка IIC — Зажим для изоляции от ударов
  • Технический паспорт — Решетчатая система для гипсокартона QUIKSTIX
  • Технический паспорт — QUIKSTIX Locking Pocket Mains
  • Технический паспорт — SIMPLECURVE и угловой молдинг с накаткой (KAM)
  • Спецификация — SIMPLESOFFIT
  • Технический паспорт — Аксессуары для гипсокартона
  • Технический паспорт — переходные молдинги
Техническое руководство
  • Техническое руководство — SIMPLESOFFIT
  • Техническое руководство — подвесные и каркасные плоские потолки
  • Техническое руководство — Подвешивание и обрамление изогнутых потолков
  • Руководство по установке свода в паху
  • Техническое руководство — Решетчатые системы из синтетической штукатурки
  • Техническое руководство — Системы каркаса SHORTSPAN
  • Техническое руководство — Решетчатые системы из штукатурки/гипса
Брошюра
  • Потолочные системы SUSTAIN: создайте лучшее пространство
  • Детали имеют значение: сейсморазведка
  • Сейсмические требования DGS
  • Акустика и Масс Тимбер
  • Детали имеют значение: готовые решения
  • SUSTAIN: Высокоэффективные устойчивые потолочные системы

Подробнее…

Основные характеристики и производительность

  • До 3-х раз быстрее, чем традиционные шпильки и швеллеры
  • Семейство сеток из гипсокартона для плоских и криволинейных конструкций, коридоров, потолков, облаков, переходов и интеграций
  • НОВИНКА – Ребра с накаткой на поперечных тройниках улучшают захват шурупов при укладке доски
  • Повышайте производительность с помощью премиальных функций, таких как профиль PEAKFORM, зажим главной балки SUPERLOCK, обратная кромка SCREWSTOP, зажим для поперечного тройника XL и ребра с накаткой
  • Решения для тяжелонагруженных, огнестойких, сейсмических и внешних условий
  • Совместимость с семейством XAL LENO и Axis Click Lighting
    • Найти торгового представителя XAL LENO
    • Найдите торгового представителя Axis Click
  • Все компоненты решетки толщиной не менее 0,018 дюйма; соответствует ASTM C645
  • 10-летняя ограниченная системная гарантия; 30-летняя ограниченная гарантия на потолочную систему
  • 6-футовое расстояние от сети приводит к экономии средств на 10-15 % за счет уменьшения количества материалов, подвесных проводов и времени установки
  • Упростите установку изогнутого гипсокартона с помощью наших главных балок с предварительно выемками для создания необходимого радиуса
  • Единственный производитель, предлагающий алюминиевые, 100% цинковые и оцинкованные регулирующие и компенсационные швы

Показать больше Показывай меньше

До

61%

Переработанное содержимое

Начало работы

LEED  •  ХОРОШО  •  Вызов Living Building Challenge

Переработанный/расширенный производитель соотв.

Вторичное содержимое

Управление энергопотреблением

Источники сырья

Строительные отходы

Отчет об ингредиентах материала

Региональные материалы

Зависит от местоположения

Низкоэмиссионные/материалы

Дизайн для гибкости

Качество освещения

ЭПД

Акустика

Биоматериалы

Высокоэффективные устойчивые потолочные системы
Узнать больше

Living Building Challenge Compliance
Узнать больше

Цвета и опции

Показанный цвет может отличаться от реального цвета товара.

Выбран пользовательский цвет. Укажите цвет при указании.

FRAMEALL Сетка для гипсокартона неокрашенная
Цвета
  • Неокрашенный

{% #if hasTotalAcousticsItems %}

Total Acoustics = изделия с характеристиками Total Acoustics

{% /если %} {% #if hasSustainItems%}

Sustain = элементы, включенные в портфель SUSTAIN

{% /если %} {% #if hasPlantBasedItems %}

Со связующим на растительной основе = Изделия с революционным связующим на растительной основе

{% /если %} {% #if getAllHashFilters. length > 0 %}

Аналогично = Продукты FRAMEALL Drywall Grid соответствуют критериям «{% # getAllHashFilters:i %}{% . %}{% я

{% /если %}

{% # {facetGroupID: _.uniqueId(») } %}

Ограничение результатов по

{% #if showOrderSampleButton || ЛОЖЬ %}

Образец заказа

{% /если %}

    {% # getSelectedFacets:id %} {% #если отмечен %} {% #if type == ‘текст’ %}
  • {% мета.текст %}
    • {% elseif тип == ‘группа’ %}
  • {% getGroupById(meta. text)%}
    • {% elseif тип == ‘образец’ %}
  • {% мета.текст %}
    • {%/если ввести%} {% /если отмечено %} {%/getSelectedFacets%}
  • Очистить все

{% / %}

{% # { allColumnNames: _.pluck(_.where(suspensionTable.columns, {‘visible’: true}), ‘columnName’) } %}

{% #suspensionTable.columns %} {% #if this.visible %} {% /если %} {% /suspensionTable.columns %} {% #if suspendTable.grouping && suspendTable.grouping.groupOn !== » && suspendTable.grouping.groups && suspendTable.grouping.groups && suspendTable.grouping.groups.length > 1%} {% #suspensionTable.grouping.groups %} {% # {isGroup: (grouped[groupID] && grouped[groupID].length > 0) } %} {% #if isGroup%} {% /если %} {% # сгруппировано[groupID] %} {%>строка таблицы%} {% / %} {% / %} {% / %} {% еще %} {% #полученные результаты %} {%>строка таблицы%} {% /полученные результаты %} {% /если %}
{% #если можно сортировать%} {% columnText. replace(‘_’, ‘ ‘) %} {% еще %} {% columnText.replace(‘_’, ‘ ‘) %} {% /если сортируется %}
{% Название группы %}

{% / %} {% #if paging == true %}

{% /если %}

Дополнительные принадлежности

КЩ | Низкопрофильный подвесной потолочный подвес — Kinetics Noise Control

Высота от пола до потолка имеет большое значение в офисах высшего звена вашего клиента, но вам необходимо спроектировать потолок с пружинными подвесами, чтобы уменьшить шум и вибрацию от потенциально громкого оборудования в офисах вашего клиента. пентхаус с механическим оборудованием? Kinetics KSCH, наш инновационный сверхкомпактный пружинный подвес для конструкции изолированного потолка, позволяет создать изолированный потолок без значительной потери высоты помещения. Патент № 7,028,432 B2

Ресурсы

Чертежи | БИМ

ОБЪЕКТ BIM

ZIP

Конфигурации

PDF

Конфигурации — исследуйте в 3D

Канал Unistrut®

PDF

Состояние периметра

PDF

KSCH и Gotham с воздуховодом

PDF

КСЧ и Мута с воздуховодом

PDF

Подвес ICC с КЩ-АПБ по периметру

PDF

Подвес ICC с КЩ по периметру

PDF

Результаты тестирования

Лаборатория акустических испытаний #AT001110

Бетонная плита 6 дюймов

  • KINETICS NOISE CONTROL PRODUCTS:
    • Нет
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТК 53
    • ИИК 29
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601. 1

Скачать

Лаборатория акустических испытаний #AT001111

Бетонная плита 6 дюймов
Пружинный потолочный подвес KSCH
Холоднокатаный швеллер (CRC)
Швеллер для гипсокартона
1-1/2″ Изоляция из стекловолокна
3-3/8″ Воздушное пространство
2 Слои 5/8″ Гипсокартон

  • KINETICS NOISE CONTROL ПРОДУКТЫ:
    • КСЧ
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТК 69
    • ИИК 54
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601.4

Скачать

Лаборатория акустических испытаний #AT001112

Керамическая плитка
ISO Layment QT Underlayment
6″ Бетонная плита
Пружинный потолочный подвес KSCH
Холоднокатаный швеллер (CRC)
Изоляция 3900 Гипсокартон 4-дюймовый каркасный швеллер 20204 8 дюймов Air Space
2 слоя 5/8 дюйма Гипсокартон

  • КИНЕТИЧЕСКИЕ ШУМОИЗОЛЯЦИОННЫЕ ПРОДУКТЫ:
    • КСЧ
    • ISO Укладка QT
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТК 69
    • ИИК 62
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601. 5

Скачать

Лаборатория акустических испытаний #AT001113

Бетонная плита 6 дюймов
KSCH-APB Пружинный потолочный подвес
Холоднокатаный швеллер (CRC)
Швеллер для гипсокартона
3-5/8″ Изоляция из стекловолокна
8″ Воздушное пространство
2 слоя 5/8″ Гипсокартон

  • ШУМОИЗОЛЯЦИОННЫЕ ПРОДУКТЫ KINETICS:
    • КСЧ
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТЦ 80
    • ИИК 64
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601.6

Скачать

Лаборатория акустических испытаний #AT001114

6″ Бетонная плита
Пружинный потолочный подвес KSCH-APB
Холоднокатаный швеллер (CRC)
Швеллер для каркаса из гипсокартона
3-5/8″ Изоляция из стекловолокна
12″ Воздушное пространство 2 слоя /8″ Гипсокартон

  • KINETICS ШУМОИЗОЛЯЦИОННЫЕ ПРОДУКТЫ:
    • КСЧ
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТЦ 81
    • ИИК 60
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601. 8

Скачать

Подать документы

Нажмите на изображение, чтобы увеличить. Загрузите несколько файлов, установив оранжевые флажки рядом с нужными файлами, затем нажмите «ЭКСПОРТ».

Тестирование

Данные акустических испытаний STC/IIC
  • Лаборатория звуковых испытаний #AT001111
  • Бетонная плита 6 дюймов
  • Пружинный потолочный подвес KSCH
  • Холоднокатаный швеллер (CRC)
  • Каркасный канал для гипсокартона
  • 1-1/2″ изоляция из стекловолокна
  • 3-3/8″ воздушное пространство
  • 2 слоя 5/8″ гипсокартона

Скачать

STC/IIC Sound Test Data
  • Sound Test- Lab #AT001112
  • Ceramic Tile
  • ISOLayment QT Underlayment
  • 6″ Concrete Slab
  • KSCH Spring Ceiling Hanger
  • Cold Rolled Channel (CRC)
  • Drywall Furring Канал
  • 2 дюйма Изоляция из стекловолокна
  • 3-3/8″ Air Space
  • 2 слоя 5/8″ Гипсокартон

Скачать

STC/IIC Sound Test Data
  • Звуковой тест-лаборатория #at001113
  • 6 «Бетонная плита
  • KSCH-APB Spirng Потолочная вешалка
  • Холодный канал (CRC)
  • Drywall Furring Furring Channel
  • 3-5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/5/ 8-дюймовая изоляция из стекловолокна
  • 8-дюймовое воздушное пространство
  • 2 слоя 5/8-дюймовая гипсокартонная плита

Скачать

Данные звуковых испытаний STC/IIC
  • Тестирование звука-лаборатория #at001114
  • 6 «Бетонная плита
  • KSCH-APB Spring Ceilling Hanger
  • Холодный канал (CRC)
  • Канал мех
  • 3-5/8″
  • 12 » Air Space
  • 2 слоя гипсокартона 5/8 дюйма

Скачать

Компоненты системы

ЭЛАСТИЧНЫЙ ИНТЕРФЕЙС (CPT)

Скачать

ГЕРМЕТИК

Скачать

KSCH Submittal — верхний кронштейн подходит к Unistrut®

Скачать

KSCH-APB Submittal — верхний кронштейн подходит для Unistrut®

Скачать

KSCH-W Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

KSCH-W-APB Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

Конфигурации

Скачать

Канал Unistrut®

Скачать

Состояние периметра

Скачать

Между лучами

Скачать

КСЧ и Готэм с воздуховодом

Скачать

Чертежи

KSCH Submittal — верхний кронштейн подходит к Unistrut®

Скачать

KSCH-APB Submittal — верхний кронштейн подходит для Unistrut®

Скачать

KSCH-W Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

KSCH-W-APB Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

Конфигурации

Скачать

Канал Unistrut®

Скачать

Состояние периметра

Скачать

Между лучами

Скачать

КСЧ и Готэм с воздуховодом

Скачать

КСЧ и Мута с воздуховодом

Скачать

Подвеска МКК с КЩ-АПБ по периметру

Скачать

Вешалка МКК с КЩ по периметру

Скачать

Дополнительные документы

СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ

Скачать

КСЧ-Спец

Скачать

ЛЕЭД

Скачать

Паспорт безопасности данных

Скачать

ГАРАНТИЯ

Скачать

Установка

Обзор установки

СКАЧАТЬ

Инструкции по установке

СКАЧАТЬ

ВАЖНО! ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ:
Эти рекомендации по установке представляют собой общепринятые процедуры правильной установки КСЧ для изоляции потолочной системы. Эти предложения могут быть приняты, изменены или отклонены владельцем, инженером, подрядчиком и/или их соответствующими представителями, поскольку они, а не Kinetics Noise Control, несут ответственность за планирование и выполнение процедур, соответствующих конкретному применению. Компания Kinetics Noise Control оставляет за собой право изменять эти предложения и рекомендует связаться с заводом-изготовителем или его представителями для рассмотрения любых возможных изменений этих предлагаемых рекомендаций до начала выбора. Обратите внимание, что инструкции по установке предназначены только для потолков из гипсокартона, содержащих до (2) слоев гипсокартона; при подвешивании MEP или другого оборудования, кроме легких осветительных приборов или укладочной плитки, обратитесь за помощью к местному представителю компании Kinetics.

    • Для установки изолированной потолочной системы, в которой используются потолочные подвесы KSCH, требуются следующие материалы (как указано другими и приобретаются отдельно):
        • A. Холоднокатаный профиль 1-1/2″ x 1/2″, калибр 16.
        • B. 7/8-дюймовый канал для обрешетки из гипсокартона калибром от 20 до 25.
        • C. Анкеры для крепления к неизолированной основе потолка — OR — a. Канал Unistrut® 1-5/8″ (дополнительно)
        • D. Гипсокартон толщиной 1/2 дюйма или 5/8 дюйма.
        • E. Соответствующие инструменты и оборудование для установки.

Обратите внимание: если для установки были подготовлены заводские чертежи, проверьте их на предмет полноты и точности; в противном случае см. Рекомендации по выбору потолочных подвесов.

    • Нанесите сетку на несущую поверхность, используя следующие критерии шага:
        • A. Изоляторы, установленные по периметру, должны быть расположены не более чем в 12 дюймах от края изолированного потолка; соблюдайте зазор не менее трех дюймов от периметра. 1-1/2″ x 1/2″, 16 швеллер холоднокатаный
        • B. Изоляторы могут быть расположены до 48 дюймов по периметру изолированного потолка.
        • C. Изоляторы, установленные посередине помещения (т. е. те изоляторы, которые не находятся по периметру), могут быть расположены на расстоянии до 48 дюймов от центра в каждую сторону (o.c.e.w).
    • Достаньте потолочные подвесы KSCH из коробки. Не снимайте монтажный кронштейн с устройства для установки. Подтвердите мощность изолятора, чтобы обеспечить правильное расположение в сети (см. таблицу). На компоновочных чертежах, если они предоставлены, будет указано расположение конкретных подвесок по номинальной грузоподъемности. Проденьте холоднокатаный канал через держатель канала изолятора или через держатель канала дополнительного кронштейна APB. После определения направления, в котором будет проходить канал холодного проката, установите изоляторы (используйте установочные пазы) или опциональный Unistrut® в точках пересечения сетки. Прикрепите изоляторы к неизолированному потолку с помощью соответствующего крепежа как минимум в двух (2) точках через монтажный кронштейн или вставьте в Unistrut®. При использовании дополнительного кронштейна APB ввинтите его в установленную подвеску KSCH. Расположите холоднокатаный швеллер так, чтобы он не касался перегородки/стены/колонны или любого другого неизолированного конструктивного элемента. Соедините концы холоднокатаного профиля, используя соответствующие методы установки потолочной сетки.
Вместимость Внешняя пружина Внутренняя пружина
22 серый —
35 Синий —
48 Черный —
73 серый Серебро
90 Коричневый —
120 Оранжевый —
140 Коричневый Серебро
172 Красный —
223 Красный Серебро
    • Прикрепите профиль обрешетки из гипсокартона к холоднокатаной стали и соедините концы профиля обшивки, используя соответствующие методы установки потолочной решетки. Канал обшивки не может контактировать с неизолированными конструктивными элементами. Убедитесь, что холоднокатаный швеллер опирается на нижнюю часть несущего кронштейна швеллера и не касается монтажного кронштейна.
    • После сборки потолочной решетки проверьте ее ровность. Установите прокладку между настилом и монтажным кронштейном, если требуется дополнительная регулировка (для этого может потребоваться удаление некоторых изоляторов). Не сгибайте и не перекручивайте монтажный кронштейн при регулировке и выравнивании изолятора.
    • Установите ленту CPT по периметру потолка на перегородках/стенах, колоннах и вокруг любых неизолированных компонентов здания, чтобы создать упругий слой шириной 1/4 дюйма, который гарантирует, что изолированный потолок остается отделенным от неизолированной конструкции. Как гипсокартон прикреплен к решетке, пружины сожмутся (до 5/8″), и потолочная система опустится в окончательное положение. Расположите CPT, чтобы учесть это изменение конечной отметки. Если используется альтернативный метод обеспечения того, чтобы изолированный потолок оставался разъединенным (например, с использованием упругого опорного стержня), обязательно соблюдайте зазор 1/4 дюйма от неизолированных конструктивных элементов.
    • Установите гипсокартон, используя общепринятые методы крепления к решетчатой ​​системе. Обязательно соблюдайте зазор 1/4 дюйма между неизолированными конструктивными элементами и изолированным потолком, чтобы гарантировать, что гипсокартон не соприкасается с какими-либо неизолированными конструктивными элементами. должны упираться в ленту по периметру. Не допускайте сжатия CPT по отношению к неизолированной конструкции. В некоторых случаях может потребоваться дополнительная регулировка гипсокартона для достижения ровности; проконсультируйтесь с заводом по процедурам.
    • Заделайте швы эластичным незатвердевающим герметиком.

Рекомендации по проектированию

Часто задаваемые вопросы

    • «Мой консультант по акустике выбрал КСЧ для использования в моем проекте, каков первый шаг?»

      Для начала неплохо обратиться к местному представителю. Вы можете найти руководство по строительной документации полезным.

    • «Для чего нужен APB?»

      APB расшифровывается как «Кронштейн характеристик воздушного пространства»; это наш не очень тонкий намек на то, что высокоэффективный шумоподавитель является результатом сборки, а не продукта. Масса настила, воздушное пространство между массой гипсокартона и упругой развязкой (КЩ) объединяются для снижения шума. Открытие даже немного большего воздушного пространства за пределами 3-1/2″ KSCH само по себе может значительно повысить рейтинги STC и IIC.

    • «Какая информация включена в ваши рабочие чертежи?»

      Наши заводские чертежи включают согласование информации о нагрузке, схему подвески с указанием размеров пружины (мощности), акустическую информацию, включая прогиб отдельных подвесок, а также конкретные и общие указания по установке для подрядчиков.

    • «Мне нужно повесить механический под потолком, на что обратить внимание?»

      Использование потолочных изоляторов для поддержки оборудования под изоляцией стало популярной тенденцией. Проблема с использованием встроенных пружинных подвесок заключается в том, что компании Kinetics необходимо с точностью до нескольких дюймов точно знать, где расположен воздуховод, трубопровод, освещение или другое оборудование, чтобы мы могли назначить нагрузки на правильную подвеску. Исторически сложилось так, что большинству проектировщиков нужно было только дать подрядчикам HVAC грубые идеи, поскольку точность не требовалась. К сожалению, этот факт часто заставляет Kinetics играть роль торгового координатора за сотни миль от проекта. Создание BIM или AutoCAD для точной компоновки оборудования заблаговременно значительно ускоряет процесс чертежей в цеху.

Руководство по выбору

СКАЧАТЬ

ВАЖНО! ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ:
Эти рекомендуемые рекомендации по выбору представляют собой общепринятые процедуры правильного выбора Kinetics Noise Control KSCH для изоляции потолочной системы. Эти предложения могут быть приняты, изменены или отклонены владельцем, инженером, подрядчиком и/или их соответствующими представителями, поскольку они, а не Kinetics Noise Control, несут ответственность за планирование и выполнение процедур, соответствующих конкретному применению. Компания Kinetics Noise Control оставляет за собой право изменять эти предложения и рекомендует связаться с заводом-изготовителем или его представителями для рассмотрения любых возможных изменений этих предлагаемых рекомендаций до начала выбора. Обратите внимание, что рекомендации по выбору предназначены только для основных потолков из гипсокартона. При подвешивании MEP или другого оборудования, кроме легких осветительных приборов или укладочной плитки, обратитесь за дополнительной помощью к местному представителю компании Kinetics.

  • Определить изолируемую область потолка и начертить схему расположения потолочных подвесов в соответствии со следующими критериями:
      • A. Изоляторы, устанавливаемые по периметру, должны располагаться не более чем в 12 дюймах от края изолированного потолка; выдерживать расстояние не менее трех дюймов от периметра.
      • B. Изоляторы могут быть расположены до 48 дюймов по периметру изолированного потолка.
      • C. Изоляторы, установленные посередине помещения (т. е. те изоляторы, которые не находятся по периметру), могут быть расположены на расстоянии до 48 дюймов от центра в каждую сторону (в центре по часовой стрелке).
      • D. Многие конфигурации помещений потребуют нетрадиционного размещения изолирующих подвесок для поддержки потолка из гипсокартона (т. е. каждый изолированный потолок не может быть выложен четными рядами в каждом направлении). Необходимо уделить должное внимание поддержке потолка из гипсокартона; для этого могут потребоваться уникальные расстояния для установки потолочной сетки.
  • После того, как расстояние между потолочными подвесами определено и зачерчено, необходимо рассчитать нагрузку в трех (3) основных областях потолка: в середине комнаты, по периметру и в углах. Общее количество необходимых расчетов зависит от того, насколько различно расстояние между подвесками в каждой из этих областей.
  • Определите общий вес слоев гипсокартона и компонентов потолочной решетки, поддерживаемых изоляционными подвесами. Таблица содержит вес материалов, обычно используемых в конструкции изолированных потолков:
Строительный материал Вес (фунтов на фут):
R11 (стекловолоконная вата 3-1/2 дюйма) 0,50
1-1/2″ CRC и 7/8″ профильный канал 0,50
Гипсокартон 1/2 дюйма (тип X) 1,90
Гипсокартон 5/8 дюйма (тип X) 2,33
  • Дополнительные элементы, такие как осветительные приборы или потолочная плитка, могут быть подвешены к сборке гипсокартона/потолочной решетки. Вес этих предметов необходимо учитывать при определении соответствующего количества/мощности требуемых вешалок.
  • Рассчитать нагрузку на каждую подвеску:
    • ______фунтов/вешалку = общая плотность потолочных материалов x площадь SF, которую несет каждая подвеска
    • Где, pf = фунты на квадратный фут
    • SF =
      • квадратных фута
  • Выберите подходящую вешалку для каждого места из приведенной ниже таблицы. Обозначенные номера моделей указывают нагрузку, при которой изолятор прогибается на 5/8 дюйма (в дополнение к предварительному натягу 3/8 дюйма, установленному на заводе). Каждая подвеска имеет как минимум 50% перегрузочную способность; можно немного превысить максимальную вместимость, указанную в таблице ниже:
Вместимость Внешняя пружина Внутренняя пружина
22 серый —
35 Синий —
48 Черный —
73 серый Серебро
90 Коричневый —
120 Оранжевый —
140 Коричневый Серебро
172 Красный —
223 Красный Серебро

Руководство по строительной документации

СКАЧАТЬ

  • Архитектура/Общие
    • RCP-отражающие потолочные планы
    • Механические планы (при необходимости, например, взаимодействие с изолированным потолком или точками подвеса)
  • Сведения о секции
    • Края потолков, переходы, софиты и т. д.
    • Детали однородной нагрузки (например, слои гипсокартона, гипсокартон с ACT, фанера и т. д.)
    • Интерфейс со стенами
    • Интерфейс с настилом, если потолок находится между элементами каркаса
  • Загрузка данных Уточняет, какие стены расположены на изолированной плите, а какие — на несущей плите.
    • Для помещения, где изоляторы поддерживают объекты, отличные от потолков:
      • RCP для труб, воздуховодов, осветительных решеток и т. д.
      • Вес на лайнерный фут (PLF) и расположение объектов
      • На квадратный фут веса панелей, второстепенных потолков или других материалов
      • Вес для объектов с точечной нагрузкой, таких как динамики, люстры, потолочные облака и т. д.
  • Структурный
    • Каркасный план
    • Ограничения/требования к расстоянию между изоляторами, если таковые имеются (обычно 48 дюймов по центру в каждую сторону)
  • Акустика: Консультант по акустике, если применимо
    • Минимальный прогиб пружины

KSCH остается наиболее универсальным пружинным подвесом, доступным для потолочной изоляции. Рассмотрим такой сценарий: низкопрофильный потолок требуется только для части помещения — нет необходимости использовать другой тип пружинной подвески, KSCH легко адаптируется с помощью 3/8-дюймового выравнивающего болта и узла зажима канала. Легко подвесьте потолок на более низком уровне, создайте софиты или подвесьте элегантный подвесной потолок с непрямым освещением. Одна потолочная подвеска, легко адаптируемая к вашим конкретным требованиям дизайна.

Эта подвеска предлагается с двумя монтажными пластинами – одна пластина может проходить через большинство Unistrut®, так что вы можете охватывать очень широкий воздуховод и должным образом поддерживать потолочную решетку; другую, более широкую пластину можно легко «выстрелить» с помощью пороховой застежки. Эта более широкая пластина полезна, когда необходимо также решить проблемы сейсмостойкости. Отверстия в широкой монтажной пластине подходят для сейсмостойких штифтов. Быстрая и простая установка.

Есть еще много проблем, когда речь идет об изоляции потолков для контроля шума. MEP и другое оборудование может потребоваться подвешивать с помощью потолочной системы, могут встречаться разные высоты палубы, а решения по контролю шума иногда необходимо перемещать в ограниченном пространстве. KSCH предлагает беспрецедентную гибкость при проектировании изолированных потолков. Конструкцию одной подвески можно адаптировать к любому проекту изолированного потолка, даже интегрируя ее с традиционными подвесками с отклоняющейся пружиной на один дюйм, такими как ICC или Gotham.

  • Производительность пружины отклонения один дюйм (1 дюйм) в узком воздушном пространстве 3 1/2 дюйма.
    • Конфигурации вешалок
  • легко адаптируются к различной высоте настила и требованиям к дизайну потолка.
  • Два монтажных кронштейна для быстрой установки либо вплотную к палубе, либо через Unistrut®.
  • Возможность установки стержня с резьбой 3/8 дюйма под кронштейном канала, что упрощает подвешивание MEP, кабельных лотков и аналогичных элементов под потолком.
