В старину простейшими приборами для определения ветра служили флюгеры. Изначально их устанавливали на кораблях, затем они плавно переместились на крыши домов, расположенных в прибрежных городах. Ведь знания о направлении воздушных потоков были важны для моряков, которые готовились к дальним странствиям, и рыбаков, чей промысел был неразрывно связан с морской стихией. С появлением более точных метеорологических устройств практическая функция флюгера отошла на второй план. Решение установить на крышу дома флюгер в основном обусловлено стремлением придать зданию индивидуальности.
Эскизы и описание символического значения изображений помогут определиться с выбором конструкции флюгера на крышу собственного дома.
Порядок формирования флюгера
Прежде чем приступить к изготовлению флюгера, необходимо изучить основные элементы его конструкции, принцип работы и возможные варианты обустройства. Классический ветроуказатель содержит следующие детали:
- Корпус, который нуждается в надежной фиксации. Традиционно декоративные флюгеры устанавливают на крыше дома.
- Несущую ось, обеспечивающую вращение конструкции.
- Флажок с противовесом. Эта деталь носит название флюгарки и может быть представлена в виде различных фигур.
- Розу ветров, зафиксированную на корпусе в неподвижном положении. Ее задача – указывать стороны света.
- Колпачок (крышка) служит для защиты конструкции флюгера от попадания влаги.
Вращение устройства обеспечивается давлением воздуха на флюгарку, которая пытается занять оптимальное положение.
При правильной работе флюгера стрелка указывает направление, откуда дует ветер, а противовес – куда направлен воздушный поток. При желании красиво оформить крышу дома, конструкция ветроуказателя подбирается исключительно из металла. Для самостоятельного обустройства подойдет оцинкованная листовая сталь. Если изделие приобретается в готовом виде, можно заказать кованую модель или медный экземпляр. Все зависит от планируемых финансовых затрат. Посмотрите на фото, как изысканно выглядит ветроуказатель, над производством которого трудились профессионалы своего дела:
Если флюгер не будет венчать крышу дома, а его установка планируется на земле, допускается выбрать модель из дерева или пластика.
Совет! Обработка материала антикоррозийными средствами продлит период службы конструкции ветроуказателя.
Образцы чертежей и их символическое значение
Прежде чем установить на крышу оригинальный ветроуказатель, необходимо изучить эскизы и подобрать подходящую модель устройства.
Фигура флюгера может свидетельствовать об увлечениях владельца дома, его внутреннем мировоззрении или просто стать украшением крыши, приковывающим внимание окружающих. Предложенные далее эскизы для конструкции ветроуказателя с простыми очертаниями позволят изготовить приглянувшуюся модель самостоятельно. Весьма нетривиально выглядит на крыше конструкция флюгера с пушкой, она подойдет людям, увлекающимся исторической или военной тематикой.
Среди славянских народов популярностью пользуются флюгеры с изображением животных или птиц, которым приписываются магические свойства. Это своеобразные обереги на крыше, которые защищают дом от различных напастей. Собака всегда отличалась своей преданностью, поэтому людям, для которых понятия дружбы и верности стоят на первом месте, придется ко двору устройство ветроуказателя с четвероногим другом. Подобными чертами обладает и лошадь, эскизы этих помощников для размещения на крыше дома предложены далее.
Особая роль на крыше отводится петуху.
Такой флюгер на крыше – символ бдительности. Считается, что петух преграждает путь в дом ворам, защищает жилье от людей с нечистыми помыслами.
Властным особам, чье внутреннее призвание – руководить массами, придется по вкусу конструкция флюгера на крыше с царем зверей. Если лев господствует на жарком континенте, то для русской души ближе хозяин тайги в образе медведя. Такая фигура ветроуказателя сформирует неповторимый образ на крыше дома.
Духовность, верность христианским обычаям символизирует устройство на крыше с очертаниями ангела. Полной противоположностью является ветроуказатель, флюгарка которого выполнена в форме ведьмы. Возможно, владелец дома таким флюгером хотел подчеркнуть свои магические способности.
Для наших широт дракон является больше сказочным персонажем. В Китае это символ мудрости и мощный талисман для дома. Посмотрите на эскизы и фото конструкций флюгера с этой занимательной фигурой на крыше.
Любителям дальних странствий, морских путешествий или просто поклонникам романтической истории Грина придется по душе конструкция ветроуказателя с простым корабликом или парусником, символизирующим стремление к переменам.
Крайне неоднозначно интерпретируется изображение кота на крыше. Выбор конструкции флюгера с такой фигурой может означать противоположные признаки. С одной стороны это образец свободолюбия, интуиции и хитрости, обратная сторона медали – любовь к отдыху и вальяжной жизни.
На каком варианте вы остановитесь, зависит исключительно от личных предпочтений. Ветроуказатель на крыше не обязательно должен нести смысловую нагрузку, он может просто быть своеобразным украшением дома.
Нюансы изготовления
Весь процесс оформления конструкции для крыши включает несколько стадий:
- подбор материалов и инструментов;
- оформление флюгарки;
- монтаж вращательного механизма;
- соединение отдельных элементов и установка на крышу.
Оформление флюгарки
Понравившейся образ для конструкции ветроуказателя сначала наносят на расчерченную бумагу. Затем эскиз флюгера увеличивают на картоне до необходимых размеров и вырезают.
Оптимальный размер фигуры для крыши составляет 40х70 см. При желании стать обладателем флюгера, который работает правильно, очертания указателя должны быть вытянуты по горизонтали, а большая часть фигуры располагаться на стороне противовеса. Такая позиция обеспечит конструкции ветроуказателя парусность.
Основные этапы работы по оформлению фигуры для флюгера
- эскиз закрепляют на металлической заготовке струбцинами;
- очертания флюгера вырезают электролобзиком;
- шлифовальным кругом на болгарке устраняют металлические заусенцы;
- на отдельных участках применяют напильник;
- после формирования фигуры флюгера переходят к изготовлению стрелки.
Монтаж поворотного механизма
Чтобы обеспечить вращение флюгера на крыше, можно воспользоваться одной из предложенных ниже схем конструкций:
Для правильной установки конструкции ветроуказателя, необходимо воспользоваться уровнем при определении вертикали.
Вторым важным моментом является крепление розы ветров, оно должно проходить с применением компаса. Перед монтажом отдельные вращающиеся элементы конструкции флюгера смазывают солидолом.
Установка на крышу
Оптимальная высота, на которую необходимо установить конструкцию ветроуказателя, составляет порядка 10 м. При этом желательно, чтобы поблизости отсутствовали высокие деревья или строения. Соблюдение этого условия повысит точность показаний флюгера на крыше. Крепление осуществляется двумя способами: на конек крыши или колпак трубы. Постоянные ветровые нагрузки на конструкцию требуют особой тщательности при организации монтажа.

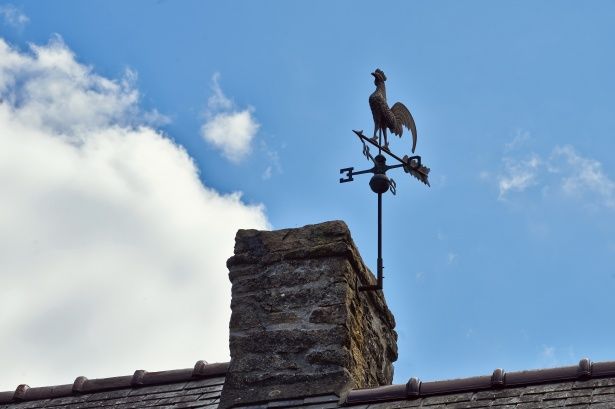

Крепление устройства на колпаке трубы
Наиболее удобным местом для крепления флюгера является колпак трубы. Обязательное условие монтажа – соблюдение приемлемой толщины металла, на поверхность которого будет производиться фиксация ветроуказателя. Она должна составлять не менее 1,5 мм. Порядок действий:
- В качестве кронштейна применяется стальная полоска толщиной 2 мм, края которой загнуты на 3-5 см.
- Монтаж крепежной детали конструкции флюгера осуществляется заклепками.
- Предварительно в колпаке готовится отверстие.
- Затем в него заходит ось ветроуказателя, нижний край которой обладает резьбой.
- Крепление конструкции к кронштейну осуществляется гайкой с шайбой.

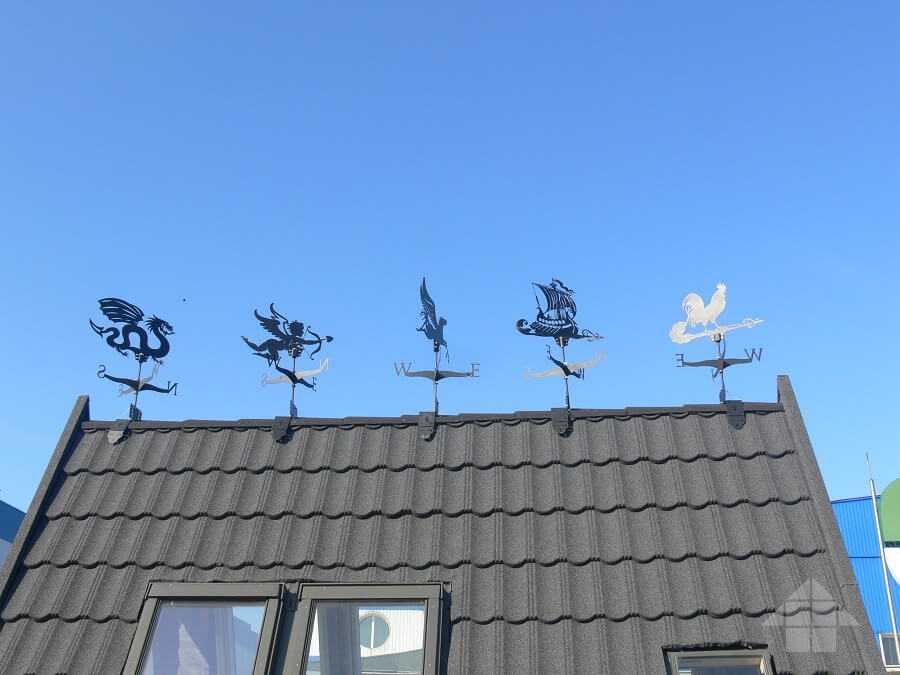

Установка флюгера на конек крыши
Чтобы произвести надежное крепление конструкции ветроуказателя на конек крыши понадобятся две металлические пластины, согнутые под углом. Фото крепежной детали приведено ниже.
Монтаж устройства осуществляют с особой аккуратностью, чтобы не повредить герметичность кровли.
Заключение
Видеоматериал наглядно демонстрирует процесс крепления флюгера на конек.
