Ремонт инсталляции унитаза: grohe, geberit, cersanit

Содержание статьи

• 1 Обзор устройства и неполадок
• 2 Нештатная работа бачка
  • 2.1 Медленное поступление воды
  • 2.2 Непрерывно понемногу течет вода в чашу
  • 2.3 Непрерывно в бак течет вода
  • 2.4 Кнопка не срабатывает
  • 2.5 Течь корпуса, подводки
• 3 Демонтаж арматуры бака Geberit
• 4 Ремонт узлов
  • 4.1 Ревизия заливного механизма
  • 4.2 Профилактика сливного клапана
• 5 Регулировка водяного уровня
• 6 Эксплуатационные советы

Системы подвесной сантехники для туалета выгодно отличаются от моделей напольной компоновки, но имеют свои особенности. Причины поломок, нюансы обслуживания, ремонта – раскрывает статья.

Обзор устройства и неполадок

Прежде чем начинать ремонт инсталляции унитаза, ознакомьтесь с устройством, принципом действия. Рама из стальных профилей прямоугольного сечения служит основанием для настенной чаши, спускного и канализационного патрубков, пластмассового резервуара с арматурой, системы управления смывом.

Рамная инсталляция Cersanit.Состав инсталляции Rapid SL Grohe

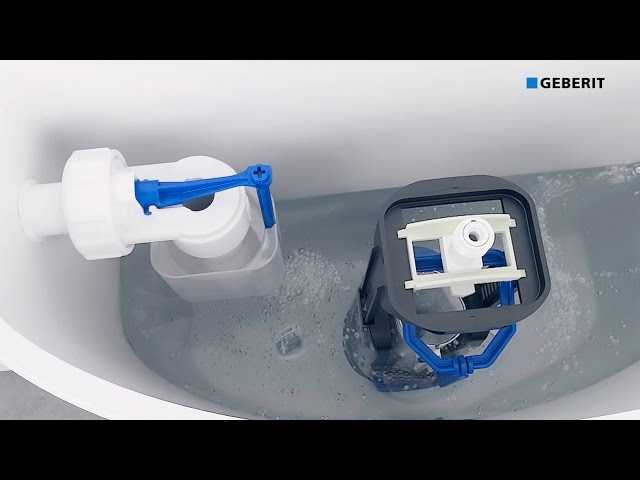

Внутри емкости закреплены заливной (впускной, наливной), сливной (донный) клапан, обслуживаемые через техническое окно, закрытое монтажным коробом, стыкуемым с выведенной наружу панелью управления. Слив воды инициируется механической или пневматической кнопкой, расположенной на панели.

Приведем возможные неисправности инсталляции по функциональным признакам:

• Проблемы с рамой: перекосы, подвижки возникают из-за неправильной установки, сборки каркаса; использования дешевых профилей малой несущей способности.
• Протечки по соединениям впускной, выпускной гарнитуры унитаза. Появляются из-за монтажных ошибок, деформации каркаса, старения, дефектов уплотнений.
• Трещины, сколы чаши – последствия «криворукой» сборки, случайных ударов в ходе эксплуатации. В домашних условиях надежно склеить разбитое – не получится, не говоря об эстетике.
• Поломка механизма микролифта крышки. Закрепляя сидение, тщательно настройте равномерное прилегание к чаше, после чего затяните гайки. Типовая поломка – лопнувшая пружина. Трудность заключается в точном подборе аналога, ошибка чревата резко падающей или «зависающей» крышкой.
• Отказы узлов сливного бачка – наиболее распространенные случаи.

Нештатная работа бачка

Европейские компании предоставляют гарантию 3 – 5 лет на клапаны и резервуар, 10 лет – на несущие элементы настенной сантехники. Практически безотказность системы напрямую зависит от подготовки воды.

Зачастую продукция известных марок, выпущенная китайскими фабриками, посредственного качества, отказы случаются спустя месяцы службы. Перечислим характерные неполадки:

• Емкость не наполняется или набирается дольше обычного.
• Постоянная утечка в чашу.
• Не прекращается набор бака.
• Не срабатывает клавиша.
• Течь по корпусу и/или подводящим фитингам.

Опишем вероятные причины указанных ситуаций.

Медленное поступление воды

Может быть обусловлено засорением фильтра подводящей линии или встроенной предохранительной сеточки наливного механизма (при наличии). Солевые отложения, ржавчина, грязь препятствуют полному открытию заливного клапана, вплоть до блокирования.

Пожелтевшая от кальциевого налета заливная мембрана.

Перекройте вентиль холодного водоснабжения санузла. Отвинтите крышку латунного фильтра, выньте сетчатый элемент, почистите негодной зубной щеткой. Промойте проточной струей, соберите обратно. Если после открытия крана время наполнения не изменилось, придется вынимать наливной механизм, подробно разберем процедуру далее.

Важно! Типичные латунные фильтры комплектуются сеткой с ячейкой 500 мкм. Вместе с тем твердые частицы размером уже 50 мкм, попадая под манжету, нарушают герметичность седла арматуры. Повышенная жесткость воды за пару месяцев приводит к идентичным результатам.

Достаточной защитой наливного, сливного механизма служит двухступенчатая батарея с полипропиленовыми картриджами рейтингом фильтрации 40, 10 мкм. Против накипи подойдет умягчающий модуль со сменной кассетой или засыпаемой полифосфатной солью. Фильтр грубой очистки с нержавеющей сеткой 100 – 500 мкм – обязателен.

Непрерывно понемногу течет вода в чашу

«Заболел», как правило, донный клапан, манжета которого потеряла упругость, имеет дефекты, неплотно садится на седло из-за загрязнений. Попробуйте несколько раз подряд спустить бак, иногда удается смыть мешавшие закрытию частички, иначе необходимо «оперативное вмешательство» с разборкой узла.

Подтекать может из-за опустившейся трубки аварийного перелива, подняв которую устраняют проблему. Если трубка вверху, сдвигают поплавок ниже, тем самым несколько снижая уровень наполнения. Чаще бачок переливается по «вине» не закрывшего подачу заливного клапана, требуется его демонтаж, ревизия.

Непрерывно в бак течет вода

Поток не перекрывается даже при крайнем верхнем положении поплавка. Причина – засорился впускной клапан. Как минимум придется снять клавишу управления, монтажный короб, перегородку, чтобы подобраться к арматуре. Рекомендуется извлечь наливной механизм целиком для осмотра, промывки, вероятной замены прокладки.

Кнопка не срабатывает

Отказ механической клавиши происходит, когда нарушена связь со сливным клапаном, например, вышло из зацепления, обломилось или подклинило одно из звеньев: толкатель, коромысло, сливные тяги. Восстановив взаимодействие частей, проверяют работу, заедающие детали придется заменить. Как снять управляющую кнопку разберем ниже.

Проверяют открытие донного клапана, потянув вверх тяги.

У пневматической клавиши, бывает, соскакивает, неплотно насажена или надорвалась импульсная трубка. Если поправленная трубка болтается, отрезают растянутый концевой участок, предварительно убедившись, что запаса длины достаточно, иначе заменяют шланг. Неисправный пневматический блок любительскому ремонту не подлежит.

Течь корпуса, подводки

Самое опасное явление, учитывая скрытый характер, сообщить о неприятности могут подтопленные соседи. К сожалению, трещина навсегда выводит бак из строя. Умельцы пытаются починить емкость наклеиванием полосы из армированного волокна с наложением эпоксидного состава, но надежность метода вызывает сомнения.

Главная гарантия «долгой жизни» – аккуратный монтаж рамы с контролем по уровню, креплением по разметке согласно фирменным чертежам. Отсутствие перекосов убережет пластик от повышенных напряжений. Осторожно обращайтесь с перфоратором, чтобы ненароком не зацепить корпус.

Фитинги начинают протекать по старым прокладкам, ослабленным соединениям. Общепринята затяжка от руки, ключ используют только для металлических шестигранников. Затвердевшие, смятые уплотнительные кольца заменяют новыми. Соединения с прокладками собирают без применения силикона!

Демонтаж арматуры бака Geberit

На примере Geberit с механическим управлением рассмотрим последовательность процесса разборки. Вначале обязательно перекройте водоснабжение санузла, опорожните бачок, нажав спуск! Затем необходимо:

• Снять смывную кнопку: легким нажатием на панель снизу вверх вывести из зацепления. Ознакомьтесь с поясняющими рисунками на перегородке.

  Снимаем кнопку.

• Удалить толкатели: повернуть, потянуть к себе. Толкатели

  Снимаются с поворотом.

• Повернуть боковые прижимы или выкрутить два винта, фиксирующие рамку, снять обрамление. Поворотные боковые прижимы.

  Вариант крепления винтами.

• Демонтировать перегородку, прижав защелки.

  Демонтируем перегородку.

• Удалить блок коромысел.

  Снимаем блок коромысел.

• Перекрыть вентиль внутри резервуара.

  Перекрываем вентиль.

• Открутить накидную гайку, отсоединить подающий рукав.

  Отсоединяем подающий шланг.

• Извлечь заливной блок.

  Извлекаем заливной блок.

• Произвести частичную разборку для чистки, промывки.

  Разбираем и промываем блок.

• Демонтировать кронштейн сливного клапана, разведя в стороны верхние зацепы (конструкция крепления разных марок отличается).

  Снимаем крепление сливного клапана.

• Вынимают донный клапан по частям: удерживая низ колбы, поворачивают верхний элемент до расцепления байонетного соединения; отщелкивают тягу малого смыва, поворачивают ко дну. Байонетное сопряжение.

  Отщелкнутая тяга малого смыва (белая) и кронштейн (черный).

Видео инструкции:



Ремонт узлов

Арматура автоматического наполнения, опорожнения имеет сложную конструкцию. Домашняя профилактика включает:

• Осмотр для проверки целостности соединений, обнаружения износа подвижных контактирующих поверхностей.
• Очистку от мусора, ржавчины, известкового налета.
• Замену полимерных манжет, уплотнений, утративших эластичность, деформированных, поврежденных.
• Замену изношенных, сломанных пластиковых элементов.

Последний пункт трудно осуществить. Документация Geberit, Grohe, Cersanit содержит артикулы каждой запчасти, но отыскать детали в продаже не всегда удается. Некоторые запчасти поставляются только в комплекте с другими или по несколько штук.

Разработчики Geberit, Grohe предусмотрели обслуживание арматуры без применения оснастки. Поддерживаемый принцип позволяет снимать практически любую деталь вручную, инструменты, напротив, могут повредить оборудование бака.

Ревизия заливного механизма

После извлечения наливного блока, Geberit рекомендует отсоединить клапанную головку, промыть уплотнение под напором. Дополнительно используйте зубную щетку.



Загрязненный запорный узел.ПромывкаОчищенный узел.

Разборка изделий польского холдинга Cersanit несколько отличается:

Переворот прокладки из поврежденного материала – временный выход. Изнанка лучше сохраняется, поэтому узел перестает протекать, но изменение давления водопровода приводит к повторению ситуации. Не стоит ничего подкладывать под силикон, эффект будет непродолжительным.

Попытки расширить управляющий канал мелким сверлом не исключают причину зарастания, но нарушают расчетные сечения. Только фильтрация избавит от периодического засорения.

Опыт мастеров:



Профилактика сливного клапана

Клапан слива достаем через окно, как описано в пункте 4. Иногда резиновое неподвижное кольцо корзины пропускает по стыку с донной горловиной емкости. Корзину отсоединяют от цилиндра клапана, повернув байонетное сопряжение.

Далее очищают кольцо (черное на фото), донное отверстие. Дефектное уплотнение меняют. Со сливной манжетой (желтоватого оттенка на картинке) поступают аналогично.

Комментарии инженера:

Регулировка водяного уровня

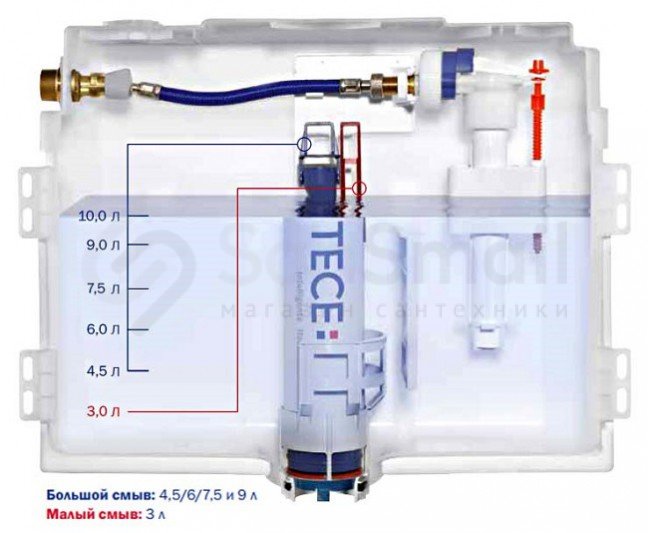

Нарушение оптимального объема наполнения резервуара инсталляции приводит к нестабильному смыву при малом уровне или перерасходу воды – при высоком. Своими руками легко отрегулировать требуемое количество жидкости.

Демонтировав кнопку, перегородку, получают доступ к арматуре. Проворачивая шпильку, опускают или поднимают поплавок, соответственно понижая или повышая уровень заполнения.

Регулировка положения поплавка.Вынимать наливной блок не обязательно, вращать шпильку можно через проем.

Сливной блок Geberit снабжен флажковыми индикаторами, регулирующими объем большого, малого сливов. Подробности с 2:45: , также смотрите предыдущий ролик с 2:25.

Вакуумные системы от Grohe оснащены оригинальным механизмом регулировки объема большого и малого спуска. Большой слив настраивается шиберной заглушкой.

Шибер (синяя пластина слева) вверху – минимальный большой слив.Перевод заглушки в крайнее нижнее положение.Нажатие клавиши большого спуска.Шибер внизу – максимальный большой слив..

Экономный слив регулируется перемещением поплавка вдоль колбы. В верхней позиции вытекает минимальное количество жидкости, нижнее положение соответствует наибольшему сбросу для экономного режима.

Нажатие клавиши экономного спуска, синий поплавок внизу.Наибольший сброс в экономном режиме.Передвижение поплавка вверх для снижения расхода.Инициация эконом-режима при поднятом поплавке.Остаток воды после малого слива, настроенного на минимум.

Рекомендации Grohe по регулировке системы Rapid SL:

Эксплуатационные советы

Безотказная служба инсталляции зависит от качества изготовления. Разумно выбирать производителей, дорожащих репутацией, с положительными отзывами пользователей.

Приобретая унитаз, поинтересуйтесь наличием сервисного центра данного бренда. Узнайте, продаются ли ремкомплекты на модель. Если планируете заниматься периодическими ревизиями самостоятельно, целесообразно сразу купить заливную и донную манжеты.

Очистка воды от примесей, снижение жесткости – важное условие долговечности изделия. В периоды отключения водоснабжения на дом обязательно перекрывайте входную запорную арматуру санузла, чтобы предотвратить засорение фильтров крупными фрагментами окислов, окалины.

Частые перепады давления сети (P) желательно купировать установкой редуктора с манометром. Самые простые, дешевые – малогабаритные поршневые, мембранные варианты. Автоматические регуляторы разрешают задавать рабочий интервал, электронные – хороши для частного дома при наличии гидроаккумулятора, насосной станции.

Минимальное гидравлическое давление обычно составляет 0,5 бар. Выходную величину P2 настраивают примерно на 2 – 3 бар, сверив с паспортным диапазоном арматуры чаши. При таких параметрах расход близок к расчетному.

Микролифт крышки исправно срабатывает без приложения усилий. Помогать ладонью, резко захлопывать крышку – запрещается, подобные действия приводят к поломке слабой пружины, разбалтыванию шарнира, ослаблению затяжки основы к чаше.

Сохраните паспорт изделия, инструкции по монтажу. В случае поломки они понадобятся для заказа запчастей, проведения сервисных работ.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.



обзор поломок и способов их устранения

Подвесной унитаз, как и его брат компакт, тоже может сломаться или начать подтекать. Такая ситуация вовсе не признак грядущих дорогостоящих ремонтных работ с крушением стен в санузле – ремонт инсталляции для унитаза может обойтись малой кровью. Причем всегда можно попытаться ликвидировать проблему своими руками.

Мы предлагаем ознакомиться с доступными самостоятельным мастерам методами устранения неисправностей подвесного унитаза. У нас перечислены основные причины поломок и «симптомы», указывающие на их возникновение. Внимание уделено как самой сантехнике, установленной на опорную раму, так и арматуре смывного бачка.

Подробно описанную диагностику и скрупулезно изложенные способы восстановления работоспособности сантехнических устройств мы дополнили наглядными иллюстрациями и видео-руководствами.

Содержание статьи:

• Перечень традиционных поломок
• Устранение проблемы своими руками
• Способы ремонта инсталляции
  • Поиск проблемы внутри сливного бачка
  • Восстановление работы кнопки смыва
  • Методы обнаружения поломки
  • Плохо пахнет в санузле
• Выводы и полезное видео по теме

Перечень традиционных поломок

Поломка унитаза способна вывести из равновесия даже самого спокойного и добродушного человека. Это же не кран, без которого можно обойтись пару дней, используя душевую лейку. Комфортно жить без унитаза не удастся, поэтому вопрос ремонта должен решаться оперативно.

Думать о том, что дорогостоящий может без проблем прослужить целую вечность, не стоит. У каждого унитаза, как и любого другого товара, есть свой срок эксплуатации. У некоторых систем он может достигать 10-12 лет и более.

Срок службы своих сантехнических приборов можно найти в инструкции производителя в разделе о гарантиях. Если внимательно изучить этот документ, можно увидеть, что некоторые комплектующие имеют более короткий срок службы.

Галерея изображений

Фото из

Маскировка инсталяции в интерьере

Инсталляция с двойной кнопкой

Инсталляция скрыта фальш-стеной

Санитарные плюсы унитаза с инсталяцией

Так, фильтр и прокладки подлежат замене значительно раньше.

Комплект запчастей для ремонта арматуры желательно всегда иметь под рукой. При необходимости он поможет ускорить замену сломанных деталей

Встроенная сантехника с системой инсталляции состоит из таких частей:

• рама или каркас;
• сливной бачок;
• узлы подводки и отвода рабочей жидкости;
• унитаз/биде/писсуар.

Поломка возможна в каждой части инсталляции. Чтобы устранить причину неисправности, предстоит ее сначала найти. Эта задача кажется невыполнимой без крупномасштабного ремонта. Но так кажется только на первый взгляд.

При взгляде на подвесной унитаз создается ощущение легкости. Сразу не понятно, как он держится на стене и почему не падает – о грубом металлическом каркасе никто не подозревает

Рама или изготавливается из прочного справа металлов, а сверху покрывается антикоррозийным слоем. Эта деталь прочная – на нее буду крепиться все остальные элементы системы. Она способна выдержать до 600-800 кг нагрузки.

Эта характеристика у каждого производителя будет отличаться. Важно еще перед покупкой обратить внимание на максимально допустимую нагрузку . Иногда, желая сэкономить, покупают дешевую подделку, где этот показатель составляет всего 100 кг.

Нельзя экономить, покупая дешевую раму. Хорошая инсталляция изготавливается из качественного сплава, которому не страшны ни нагрузки, ни коррозия. Именно это залог длительного срока службы

Такая рама легко может погнуться или треснуть от перегруза – около 70-80 кг вес взрослого человека + бачок с водой + вес самого унитаза. А если санузел посетит крупногабаритный родственник весом более 100 кг, то страшно представить, что произойдет. Поэтому не стоит покупать подделки – это непозволительная роскошь.

Если целостность бачка была нарушена при установке, нужно обязательно его заменить. Не правильно заливать повреждение герметиком, надеясь, что он прослужит длительное время

Сливной бачок инсталляции все производители делают из пластика. Он плоский или трехгранный, а внутри него стоит для обеспечения автоматического наполнения и смыва.

Что может случиться с баком:

• Пластиковая емкость может сломаться в случае ошибок при монтаже. Если это был самостоятельный монтаж и по неопытности установщик допустил ошибки, бак может перекоситься и со временем треснуть.
• Если установкой занимался криворукий мастер и при установке его случайно ударил, то через короткое время в месте скола может возникнуть течь и потребуется заменить новой емкостью.
• Арматура, установленная внутри бачка, состоит из пластиковых деталей, резиновых и силиконовых уплотнительных прокладок. Часто проблемы возникают по причине износа одной из комплектующих.

Узлы подводки и отвода могут протекать. Фильтр грубой очистки, установленный перед попаданием воды внутрь сливного бака, со временем засоряется. А в местах соединения всех патрубков может нарушиться герметичность – эластичные резиновые прокладки со временем выходят из строя, превращаясь в жесткие пластмассовые детали.

Если такое случилось и резиновые прокладки стали не эластичные, то их нужно заменить, использовав запасной из ремкомплекта или купив подходящий по диаметру

С унитазом также могут возникнуть проблемы – от обычного скола, до нарушения системы отвода рабочей жидкости в канализационный стояк.

Устранение проблемы своими руками

Чтобы найти источник проблемы, по вине которого вышел из рабочего состояния унитаз, можно прибегнуть к вызову сантехника, позвать соседа, который помогает всем и берет недорого, или попытаться сделать все своими руками.

Первый вариант безопасен, но требует согласовать время проведения работ и обойдется в приличную сумму денежных средств. Конечно, это самый удобный и простой вариант – ничего не нужно делать, крутить, менять – дал деньги и принял работу.

Вариант с соседом/знакомым знакомых – как кот в мешке. Сомнительное качество работ может привести к возникновению еще больших проблем и более серьезных поломок.

Чтобы обнаружить проблему и устранить поломку, нужно разобрать систему инсталляции, добравшись до ее внутренностей через ревизионное окно

Третий вариант предполагает самостоятельное изучение , установленной в своем санузле и ее ремонт. Это простое занятие, не терпящее спешки. Важно взять инструкцию производителя и внимательно прочесть соответствующий раздел. Если инструкция потеряна, можно отыскать на сайтах интернет магазинов или попросить у консультанта магазина сантехники.

Все спорные моменты, возникающие в процессе проведения ремонта инсталляции, можно посмотреть в тематических видео роликах. Модели арматуры встроенных бачков разных производителей могут отличаться друг от друга.

Если удалось по инструкции разобрать арматуру бачка, то нужно заменить сломанные детали, использовав запасные из ремкомплекта

Бывает достаточно разобрать арматуру сливного бачка, промыть комплектующие, заменить износившиеся детали, собрать все заново, и система работает как отлаженный механизм – без сбоев.

Способы ремонта инсталляции

Вместе с покупкой инсталляции для унитаза желательно сразу же покупать запасной ремонтный набор. Он может понадобиться через 10-12 лет или уже спустя 3-4 года от начала использования системы. Чтобы не бегать и не искать запасные части, нужно всегда их иметь в кладовке/на полке с инструментами.

Поиск проблемы внутри сливного бачка

От того, что именно сломалось, будет зависеть объем ремонтных работ. Наиболее распространенные проблемы, встречающиеся по вине арматуры:

1. Вода продолжает бежать после завершения смыва. Причиной может быть случайное попадание в сливной бачок инородных предметов – волос, картона, кусков строительного мусора и прочих включений. Решение вопроса – достать наливной и сливной механизмы и устранить проблему;
2. Медленно выходит вода из бачка после нажатия клавиши смыва. Возможна поломка гармошки подъема сливного механизма. Выход – заменить механизм слива;
3. В бачок не набирается вода – возможны проблемы с поплавком. Он может соскочить с крепления. Решение – разобрать систему и поставить на место поплавок;
4. Клапан не до конца перекрывает воду – поменять мембрану или заменить прокладку.

Выходит, что в большинстве случаев нужно заглянуть внутрь сливного бачка, не доставая его из стены. Сделать это будет под силу домашнему умельцу, заручившись инструкцией по демонтажу арматуры.

Доступ к инсталляции обеспечивается через ревизионное окно. Не нужно ломать стену, чтобы поменять прокладку

Восстановление работы кнопки смыва

Кнопка смыва крепится на специальную рамку и подсоединяется к системе с помощью рычагов и тросов. Они бывают пневматические и механические. Важно чтобы устройства были надежными и качественными для длительной службы.

В продаже можно увидеть различные модели кнопок – с подсветкой, с двумя и с одной клавишей. Они отличаются размером, цветом, формой и материалом, из которого изготовлены. Но некоторые варианты могут быть универсальными – подходить к инсталляциям различных производителей.

Кнопки для смыва, из-за их универсальных характеристик, можно подобрать, исходя из общего дизайна санузла, учитывая форму, материал, наиболее подходящий цвет

Если плохо работает кнопка смыва, то нужно ее снять и посмотреть в ревизионное окно инсталляции. Возможно, что воздушный шланг, подводящийся к инсталляции через пневмокнопку, неплотно прилегает. Или сломалась сама кнопка.

Решение вопроса зависит от ситуации – регулировка шланга или покупка новой кнопки. Часто в производитель не только описывает процесс установки, но и указывает, какие именно кнопки подходят.

Кнопка смыва для инсталляции продается вместе с декоративной панелью, удачно маскирующей ревизионное окно. В случае поломки она легко снимается, чтобы получить доступ к внутреннему механизму инсталляции

Методы обнаружения поломки

Когда предстоит отыскать поломку внутри инсталляции, то вовсе необязательно ломать стену. Достать механизм сливного бачка можно через ревизионное окно. Разберем подробнее, как это сделать на примере инсталляции Geberit.

Сначала нужно снять декоративную накладку с кнопкой смыва, нажав вниз и потянув ее на себя. Затем предстоит снять рамку, на которую крепится клавиша.

Для этого нужно открутить винты, вытащить пластиковые фиксаторы-толкатели. Затем способом, зависящим от модели и производителя сантехники, предстоит снять перегородку, нажав на ее фиксаторы. На этой перегородке может быть нанесена схема демонтажа арматуры сливного бачка, которой пользуются, чтобы прочистить клапаны и проверить прокладки-уплотнители.

Важный шаг – перекрыть воду, подающуюся в сливной бачок. В противном случае можно своими действиями устроит самую настоящую катастрофу локального масштаба – затопить не только свой санузел, но еще и соседей снизу.

Галерея изображений

Фото из

Сняв кнопку смыва, нужно демонтировать рамку, открутив отверткой шурупы

Нужно снять перегородку, чтобы получить доступ к арматуре

Теперь осторожно демонтировать блок коромысел, чтобы можно было добраться до наливного клапана

Достать наливной клапан с гибкой подводкой, которую можно не отсоединять, если с клапаном все в порядке

Шаг 1: Демонтаж рамки с кнопкой смыва

Шаг 2: Удаление перегородки на бачке

Шаг 3: Демонтаж блока коромысел

Шаг 4: Замена наливного клапана

Далее следует демонтировать наливной клапан – нужно сначала снять блок коромысел, а при обратной сборке предстоит попасть двумя коромыслами в зацепление клапана смыва и в 2 точки фиксации.

Затем настала очередь самого наливного клапана, к которому подводится гибкая труба подачи воды. Его осторожно достают наружу. Этот клапан регулирует уровень наполнения воды в бачке – если крутить пластиковую шпильку, то можно поднять выше или опустить ниже поплавок, который обеспечивает наполнение бачка в указанном объеме.

Пластиковая шпилька, отвечающая за регулировку уровня поплавка, легко вращается. Ее можно крутить пальцами, без использования ключей и других специальных приспособлений

Теперь на очереди снятие фиксатора клапана слива – для этого разводят крылышки в противоположные стороны, что выводит деталь из оцепления.

Предстоит демонтировать довольно длинный клапан смыва – без частичного демонтажа внутри бачка здесь не обойтись. Для этого, придерживая внутреннюю часть, нужно вывернуть верхнюю деталь и опустить вторую тягу в сторону.

Все – клапан легко извлекается из внутреннего пространства встроенного в стену сливного бачка. Он состоит из двух блоков – верхний для малого, а нижний для большого слива. На нижней части клапана имеется корзина, которую, при необходимости замены уплотнительной прокладки, легко снять.

Все крепления деталей арматуры друг к другу весьма просты, они складываются и разбираются как конструктор. Главное, все делать спокойно и не спешить, чтобы случайно не сломать что-либо

Теперь все детали нужно внимательно осмотреть, промыть под проточной водой, оценить их состояние на предмет изношенности. Заменить сломанные детали, прокладки. После устранения поломок или плановой прочистки всех деталей арматуры, предстоит собрать все комплектующие строго в обратном порядке.

Если же состояние механизма крайне плохое – то нужно заменить весь механизм новым, используя для этого новую арматуру для сливного бачка.

Плохо пахнет в санузле

Часто можно столкнуться с ситуацией, когда с вентсистемой санузла все в порядке, но под подвесным унитазом течет и в комнате стоит отвратительный запах канализации, а за кафелем внутри конструкции может протекать вода.

Здесь проблема может быть связана с нарушениями правил и с узлами подключения бачка к унитазу и унитаза к канализации.

Проблема с неприятным запахом возникает по причине использования более коротких патрубков, чем это требуется для достижения нормального герметичного состояния

Дело в том, что основа указанных неприятностей может быть в ошибках, допущенных еще при установке. Важно, чтобы перед установкой инсталляции разводка труб была выполнена правильно. Здесь имеет значение длина патрубка подводки и оставленного канализационного входа.

В некоторых моделях инсталляции патрубки коротковатые. Это нужно учитывать, чтобы потом не пришлось изобретать сомнительные схемы для герметизации. Патрубки от инсталляции чаще всего диаметром 90 мм. Они через переходник помещаются в канализацию, которая обычно 110 мм.

Ликвидировать протечку следует без использования гофро-трубы и монтажной пены. Важно правильно подобрать патрубок нужной длины для подключения инсталляции к системе подачи воды в чашу унитаза и подсоединения к канализации

Когда переходник на унитаз или патрубок инсталляции, соединяющий систему с канализацией, короткий, правильным будет купить патрубок другого производителя, более длинный. Он отлично станет и все будет герметично.

На переходнике не стоит экономить – здесь все должно быть герметично, быть протечек. У одних этой длины достаточно, а у других, к у последних моделей примеру, Grohe, патрубки коротковатые.

Выводы и полезное видео по теме

Ролик #1. Разобрать инсталляцию, не разрушая стену санузла, реально. Как это сделать своими руками:

Ролик #2. Появление неприятного запаха может быть следствием ошибки при подсоединении унитаза через патрубок инсталляции к канализации. Устранить такую проблему можно:

Ролик #3. Когда под подвесным унитазом стала появляться вода, нужно отыскать поломку инсталляции:

Возникающие поломки инсталляции унитаза можно устранять своими руками. Это эффективнее, чем приглашать мастера с кривыми руками, и дешевле услуги профессионального сантехника. Да и знакомство с системой инсталляции может пригодиться в будущем, когда возникнет потребность в оперативном ремонте.

Рассказать о том, как вы собственноручно ремонтировали опорную раму подвесного унитаза и поделиться полезной информацией вы можете в расположенном ниже блоке. Комментируйте, пожалуйста, и задавайте вопросы.

часто задаваемых вопросов | Geberit North America

Встраиваемые системы

Каковы преимущества настенной сантехники по сравнению с традиционной напольной арматурой?

Установка бачка унитаза внутрь стены позволяет сэкономить от 9 до 12 дюймов линейного пространства. Настенные приспособления, такие как унитазы, биде и умывальники (или унитазы), открывают весь пол в ванной комнате для легкой уборки влажной шваброй. Встраиваемые в стену системы позволяют устанавливать настенные светильники практически на любой высоте, чтобы удовлетворить потребности людей с любыми потребностями и способностями.
Узнайте больше о встраиваемых в стену системах

Если бачок унитаза находится внутри стены, не будет ли он протекать или «запотевать» и вызывать повреждения водой? №

Встраиваемый в стену бачок для унитаза Geberit изготовлен из цельного куска пластика, который гарантированно не протекает внутрь стены. Бак изолирован, чтобы уменьшить передачу шума и предотвратить «запотевание».

Будет ли настенный светильник прогибаться или падать со стены? Выдержит ли унитаз мой вес?

Встраиваемые в стену системы для унитаза и биде Geberit протестированы и гарантированно выдерживают нагрузку до 880 фунтов. (400 кг.) без деформации рамы или стены. Система умывальника испытана до 330 фунтов. (150 кг.), а мочеиспускательная система испытана до 110 фунтов. (50 кг.). Любая система Geberit при правильной установке будет удерживать сантехнику на месте без провисания или смещения.

Как выполнить техническое обслуживание системы внутри стены?

Для систем биде и умывальника внутри стены нет рабочих частей, требующих обслуживания. Системы унитаза и писсуара оснащены пластиной привода смыва, которую можно снять со стены, как правило, без использования инструментов (имеются пластины с защитой от взлома). Снятие кнопки смыва обеспечивает доступ ко всем рабочим частям для простого ремонта и замены.
См. список часто запрашиваемых запасных частей
Посмотрите несколько полезных видеороликов по техническому обслуживанию

Как найти сантехнику, совместимую с системой Geberit?

Geberit публикует брошюру с полным перечнем совместимых унитазов, биде и писсуаров. Кроме того, брошюра содержит схемы и инструкции, которые помогут вам выяснить, совместима ли ваша сантехника с системой. Для умывальников загрузите спецификацию ( , 157 КБ) для системы и сравните ее с умывальником или унитазом, который вы хотите установить.
Посмотреть/загрузить брошюру о совместимых светильниках  ( , 12 МБ)

Как получить помощь по установке системы?

Посетите наш видеоцентр и просмотрите видео «Встраиваемая в стену система для туалетов», чтобы получить представление о процессе установки. Когда вы будете готовы установить систему в своей ванной комнате, воспользуйтесь нашим онлайн-инструментом поиска установщиков, который поможет вам найти квалифицированного установщика в вашем регионе. (Примечание: отключите все блокировщики всплывающих окон для просмотра локатора.)

Установка и обслуживание

Имеются ли запасные части?

Да, детали для наших текущих стандартных продуктов доступны. Полная информация о запасных частях доступна в нашем Каталоге продукции и запчастей. Вы можете найти ссылку на чертеж запасных частей на страницах большинства продуктов или посетить нашу страницу «Запчасти и аксессуары», чтобы ознакомиться со списком часто запрашиваемых деталей.

Могу ли я установить продукт Geberit самостоятельно?

Да, продукцию Geberit можно легко установить дома или в офисе. Полезные видеоролики помогут вам начать работу. Обязательно прочтите и усвойте инструкции по установке, прилагаемые к вашему продукту. Чтобы убедиться, что вы соблюдаете местные строительные нормы и правила, рекомендуется проконсультироваться с местным сантехником. Если вам нужна помощь в установке, воспользуйтесь нашей системой поиска установщиков, чтобы найти квалифицированного сантехника в вашем районе.

Могу ли я отремонтировать свое изделие Geberit?

Да, в большинстве случаев техническое обслуживание и ремонт можно выполнить быстро и легко. Чтобы отремонтировать встраиваемую в стену туалетную систему, снимите пластину привода смыва со стены, слегка приподняв и отклонив пластину от стены. Это обеспечит вам доступ ко всем рабочим частям, включая заливной и промывочный клапаны. Посетите раздел «Техническое обслуживание» нашего видеоцентра, чтобы получить помощь по обслуживанию вашей встроенной системы.

Доступны ли чертежи для ваших продуктов?

Соответствующий чертеж см. на страницах отдельных продуктов или в полном каталоге продукции и запчастей Geberit.

Гарантия

Что такое гарантия Geberit?

Уже более 100 лет компания Geberit поддерживает свою продукцию. Подробнее см. в нашей гарантии.

Куда звонить по вопросам гарантии?

Позвоните в отдел обслуживания клиентов по телефону 847-803-5000, вариант 2. Представитель отдела обслуживания клиентов может ответить на ваши вопросы.

Продукция, снятая с производства

Продает ли компания Geberit North America в настоящее время унитазы-биде или сиденья с функцией смыва?

Нет. В прошлом эти продукты продавались компанией Geberit в Северной Америке, но в настоящее время Geberit не продает их в Северной Америке.

Какие модели продавались раньше?

Balena продавались с номерами моделей 4000, 5000, 6000 и 7000.

Есть ли у Geberit планы на будущее по продаже унитазов-биде Geberit в Северной Америке?

В настоящее время компания Geberit в Северной Америке не планирует продавать унитаз-биде Geberit или сиденье для умывальника, поскольку в соответствии с замыслом продукция Geberit не соответствует североамериканским сантехническим нормам.

Осуществляет ли Geberit обслуживание этих продуктов в Северной Америке?

Нет. Geberit North America не обслуживает продукцию Balena или AquaClean в Северной Америке. Для более поздних моделей Balena или вариантов обслуживания AquaClean, пожалуйста, свяжитесь с вашим первоначальным дилером.

Унитаз-биде Geberit AquaClean: быстрая и простая установка

Создайте свой собственный спа всего за несколько часов

Украсить вашу ванную комнату решением, обеспечивающим максимальный комфорт, не должно быть обременительным задача. Унитазы-биде Geberit AquaClean можно комбинировать со всеми системами инсталляции и смыва Geberit и устанавливать как в отремонтированных, так и в новых ванных комнатах.

• Решения для новых ванных комнат
• Решения для ремонта ванных комнат с использованием Geberit Monolith и декоративной панели Geberit
• Гибкие решения для модернизации

Решения для новых ванных комнат

При создании новой ванной комнаты нет предела вашим возможностям. Все модели AquaClean можно без труда установить с помощью проверенных монтажных элементов для унитаза, независимо от того, выберете ли вы бачок скрытого или наружного монтажа, подвесной или напольный унитаз. Если вам нужен совет, наши партнеры-специалисты будут рады помочь.

Найдите партнера по продаже товаров для ванных комнат в вашем регионе

Через несколько часов в вашу личную оздоровительную зону

Хотите расставить новые и свежие акценты в своей ванной комнате? С сантехническим модулем Geberit Monolith вы найдете правильное решение. Унитазы-биде Geberit идеально сочетаются с ним и модернизируются.

Установка возможна в течение нескольких часов. Монолит впечатляет своим хорошим дизайном, привлекательными материалами и поверхностями, а также практичными функциями.

Решения для ремонта ванных комнат С Geberit Monolith

Если открытый бачок уже имеется или если время, бюджет или соображения базовой конструкции не позволяют незаметно интегрировать бачок за стену, Geberit Monolith предлагает стильную альтернативу. Узкий смывной бачок и необходимая сантехника размещены под элегантной стеклянной поверхностью.

Монолит сконструирован таким образом, что его можно установить и подключить к существующим водопроводным и канализационным трубам быстро и без больших неудобств или беспорядка. Сантехник, скорее всего, предложит розетку рядом с унитазом для подключения к сети, необходимого для Monolith Plus. В противном случае линии электропередач можно проложить в любом месте ванной комнаты через обычную розетку и кабельный канал.

Geberit Monolith Преимущества для вас

В некоторых случаях невозможно встроить бачок унитаза в стену. Здесь на помощь приходит санитарный модуль Geberit Monolith. Geberit Monolith обладает следующими преимуществами:

• Встроенный бачок Вся сантехника, включая бачок, двойной смыв и сифон, размещена в элегантном тонком модуле, который можно комбинировать с подвесным или напольным модулем. — стоячий керамический прибор для унитаза.
• Простая установка Сантехнический модуль Geberit Monolith Plus прост в установке при наличии подключения к сети. Он также очень прост в обслуживании, так как все компоненты легко доступны.
• Тонкое светодиодное освещение Светодиодное освещение, доступное в семи цветовых вариантах, автоматически включается, когда кто-то приближается к сантехническому модулю Geberit Monolith Plus, направляя пользователей и добавляя атмосферности.
• Встроенный блок удаления запахов В наши дни никому больше не приходится мириться с неприятными запахами в туалете. Блок удаления запахов в Geberit Monolith Plus основан на технологии керамических сотовых фильтров — чрезвычайно эффективном методе устранения запахов. Керамический сотовый фильтр легко заменяется и требует замены один раз в год.
• Мягкое прикосновение к смыву Благодаря мягкому прикосновению к смыву Monolith Plus достаточно легкого прикосновения, чтобы запустить двойной смыв. Панель управления может использоваться для настройки любых параметров, например, для цветов освещения.

Решения для ремонта ванной комнаты С дизайнерской панелью Geberit

Хотите насладиться преимуществами ежедневной уборки водой и ощущением свежести и чистоты, несмотря на то, что у вас обычный подвесной унитаз? ? №

Дизайнерская панель Geberit AquaClean — это простое и быстрое решение для замены имеющегося подвесного унитаза комплектным унитазом или для дооснащения улучшенным решением.
