Ворота из профнастила с калиткой своими руками чертежи фото: особенности изготовления калиток, фото и установка своими руками

особенности изготовления калиток, фото и установка своими руками

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

  • Ворота из профлиста – плюсы и минусы
  • Особенности конструкции ворот распашного типа
  • Расходные материалы и инструменты
  • Монтаж опор для ворот
  • Рама для ворот из профлиста своими руками
  • Как обшить раму профнастилом?
  • Усовершенствование распашных ворот

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый

ряд следующих преимуществ:

  • сравнительно невысокая стоимость профлиста;
  • простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
  • длительный эксплуатационный ресурс и простота в уходе;
  • многофункциональность материала;
  • привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала

, то хочется выделить следующие проблемы:

  • для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
  • из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

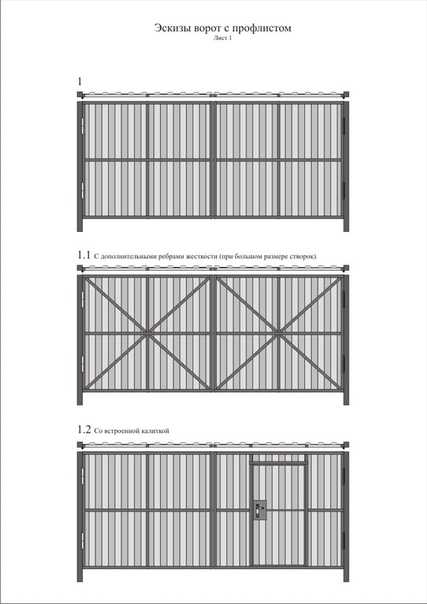

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

  • профлисты для створок и трубы для опор;
  • уголки или трубы для создания рёбер жёсткости;
  • профилированная труба или металлический квадрат для каркаса;
  • грунтовка и лакокрасочные материалы;
  • затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

  • капроновый строительный шнур;
  • сварочный аппарат;
  • молот;
  • электродрель и шуруповёрт;
  • электроболгарка;
  • ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

  1. В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
  2. Рама складывается на ровной поверхности и прихватывается сваркой.
  3. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
  4. После внесения корректировок каркас обваривается окончательно.
  5. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
  6. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
  7. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
  8. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
  9. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
  10. К каркасу привариваются две поперечины.
  11. Согласно составленному чертежу на свои места привариваются навесы и засовы.
  12. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Ворота из профнастила своими руками чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные.

Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

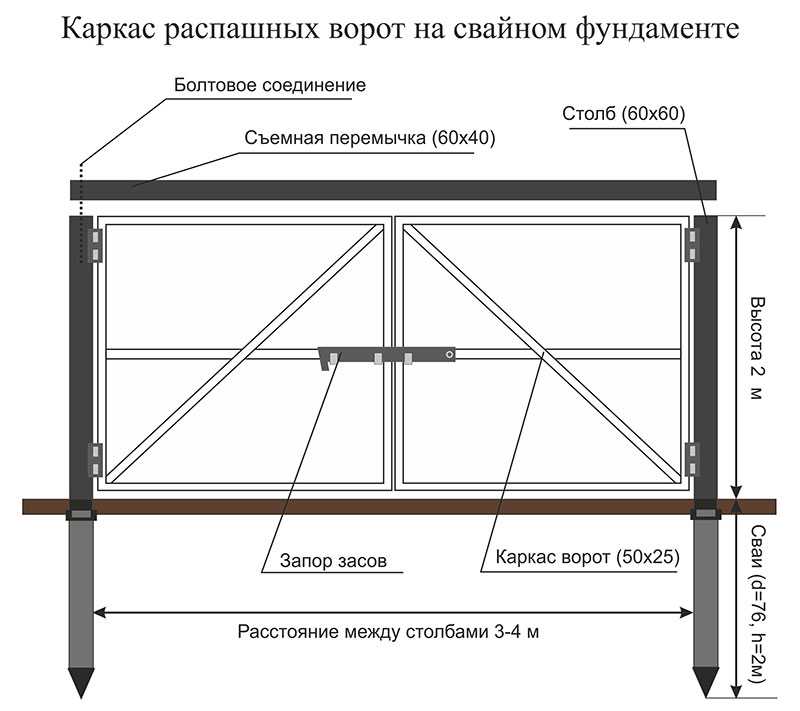

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста


Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

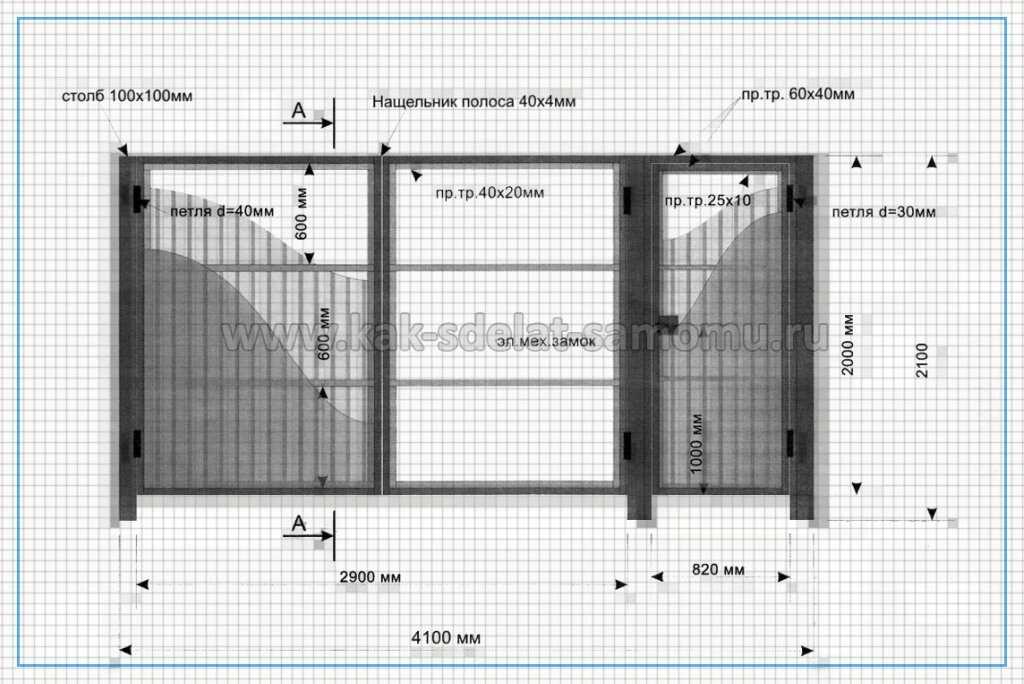

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.





Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.



Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста


Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

Террасные ворота своими руками + идеи для ворот | Сделай сам

Содержание ✓

  • ✓ Материалы и инструменты для изготовления деревянных ворот
  • ✓ Калитка своими руками – ход работы
  • ✓ Деревянная калитка своими руками: фото
  • ✓ ДЛЯ ВОРОТ СВОИМИ РУКАМИ И
    • ИМ — СОВЕТЫ ЧИТАТЕЛЕЙ
  • ✓ ИДЕИ ДЛЯ ДИЗАЙНА ВОРОТ — ВИДЕО

Главное преимущество террасной доски – ее исключительная устойчивость к неблагоприятным погодным условиям. Как сделать из этого материала надежные и красивые ворота на дачном участке, рассказывает наш автор.

Материалы и инструменты для изготовления деревянных ворот

Материалы для изготовления калитки

  • 10 досок лиственницы 2 000 x HO x 20 мм
  • 2 сосновые доски 2 000*150 на 50 мм
  • 2 петли для ворот
  • 1 защелка
  • 1 Дверная ручка
  • 10 соединительных стальных пластин
  • 1 Угол
  • Около 40 саморезов
  • 1 банка грунта Pinotex Base 0,9 л
  • 1 банка защитного средства Пинотекс Ультра 0,9л
  • 1 Яхтенный лак

Смотрите также: Резной навес над воротами своими руками – фото и чертеж

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Из инструмента пригодились:

ножовка, ножовка , молоток, отвертка, дрель, рубанок, электролобзик, шлифовальные шкурки, кисть, карандаш, веревочный и пузырьковый уровень.

На все материалы, использованные для калитки, мы потратили 5 тыс. руб. Если использовать вместо террасной доски обычные сосновые доски, затраты (без учета стоимости работ) сократятся до 1,5-2 тыс. руб.

Ворота изготовлены в 2011 году, внешний вид за это время не испортился и на сегодняшний день исправно выполняет свою функцию

Ограждение нашего участка выполнено из газобетонных блоков, длина пролётов между столбами около 2 м.

Кладка оштукатурена на стеклянной решетке штукатурно-клеевой смесью КНАУФ Севенер, по которой нанесен слой цементной декоративной штукатурки КНАУФ Диамант. Сверху забор покрыт цементно-песчаной черепицей. Когда забор был готов, мы долго выбирали тип калитки, который подходил бы ему по стилю.

Мы не хотели ставить калитку из профнастила (профнастила): по крайней мере, такие ворота недороги в производстве, но их эстетические качества очень сомнительны: у нас все-таки дача, а не придорожная база на продажу строительных материалов.

Кованые металлические калитки красивы, но не являются визуальным барьером, обеспечивающим приватность участка, и стоят дорого (от 5 до 15 тыс. руб.). Есть красивые и прочные импортные металлопластиковые калитки, но они тоже недешевы, и найти их в продаже пока достаточно сложно. Перебрав практически все возможные варианты, мы выбрали в качестве основного материала наиболее традиционную древесину для нашей калитки.

А чтобы калитка служила как можно дольше, мы решили сделать ее из специально обработанного бруса лиственницы — террасной доски (террасной доски). Эти доски хорошо просушиваются, а также имеют красивый фрезерованный профиль с обеих сторон. Но главное их достоинство – необычайная устойчивость к неблагоприятным погодным условиям.

Калитка своими руками — ход работ

Ворота должны были подвешиваться между двумя столбами, установленными на едином заглубленном свайно-ростверковом фундаменте. Такая конструкция фундамента исключает изменение соосности столбов и перекос калитки со временем.

Все доски для калитки обработаны антисептиками в несколько слоев:

  • 1-2-й слой — несмываемый «Антисептик ХМ-11»;
  • 3 слоя — База Пинотекс;
  • 4-5 слой — Пинотекс Ультра;
  • 6-й слой — яхтный лак.

При такой обработке дерево должно простоять без изменений внешнего вида не менее 10 лет. Кроме того, при изготовлении калитки использовались только шурупы, пластины и петли из литой стали желтого цвета, что также гарантирует долгий срок службы калитки.

После обработки антисептиками всех заготовочных досок из сосновых досок были изготовлены две опорные планки, прикрепленные к стойкам саморезами (5,5*100 мм) с дюбелями. Эти доски нужны для крепления петель и упора ворот.

Потом начали собирать каркас ворот из дока.

Стыки досок в углах выполнены на перфорированных пластинах, заделанных в древесину, закрепленных шурупами.

Для придания пространственной прочности и предотвращения провисания калитки рама была усилена диагональным раскосом, разбившим прямоугольный контур рамы на две жесткие фигуры — треугольники.

Затем мы установили петли ворот на опорную плиту. Для надежной фиксации пластины петли были заглублены в дерево.

Затем выставили раму калитки по уровню с помощью временных опор, прикрепили к ней саморезами петли. ..

… и проверили свободный ход рамы.

После небольшой коррекции положения петель начали крепить вертикальные доски обшивки калитки. Нижний край досок выставлялся на горизонтальном шаблоне.

Под каждый саморез предварительно просверливали отверстие и пережимали, чтобы утопить головку самого шурупа заподлицо.

На первую доску со стороны площадки установили деревянную ручку и стальной болт. Так как на участок попадаем через калитку, то установка замка с ключом или кода на калитку не требуется.

После того, как установили все оставшиеся калитки, по верхнему краю ворот провели дугу, на которой планировали обрезать верхний край. Вместо циркуля использовался карандаш на натянутой струне.

Разрежьте доски по дуге электрическим лобзиком. Опилки обработали антисептиками и покрыли дополнительным защитным слоем лака.

На опорной плите в качестве упора установлена ​​угловая опора с резиновым уплотнителем.

Ворота готовы. Теперь вы можете спокойно загорать на участке, не опасаясь посторонних взглядов. Проем под ворота оставлен для наших двух британских котов и снега зимой (поскольку ворота открываются на участок).

Ссылка по теме: Металлическая калитка своими руками – фото и чертеж

Деревянная калитка своими руками: фото

© Автор: Андрей Дачник, Санкт-Петербург www.Dom.Dacha-Dom.ru

Заборы, ворота и калитки из профнастила


Смотреть это видео на YouTube

ВОРОТА СВОИМИ РУКАМИ И ИДЕИ ДЛЯ НИХ — СОВЕТЫ ЧИТАТЕЛЕЙ

ПОМЕДЛЕННО СОЗДАВАЙТЕ ВОРОТА — ИДЕИ ДЛЯ НИХ

Главный вход на сайт — его визитная карточка. Все начинается с ворот, но их дизайн не всегда является нашим первым делом в поместье. Многим все равно, как она выглядит. И зря! Ведь впечатление, которое производит парадная дверь в заборе, не случайно и очень красноречиво свидетельствует о хозяевах, их отношении к усадьбе, к себе и к миру в целом.

БЕЗ ЧЕГО НЕ МОГУТ ВОРОТА

Любые ворота состоят из двух опорных столбов из железа, дерева, кирпича. Удобнее всего использовать профилированные трубы сечением не менее 60х60х3 мм. Можно также круглый с толстыми стенками.

Если почва глинистая, их просто вкапывают на 15-20 см ниже промерзающего слоя. Если рыхлые — песок или супесь, то нужно предварительно соединить столбы сверху и снизу с порогом во избежание перекоса. Или брусок, который уйдет под землю, предварительно покрытый антикоррозийным составом, грунтовкой или специальной краской.

Затем готовится каркас, например, из труб сечением 40х20х2 мм. Однако толщина зависит от нагрузок, которым будут подвергаться ворота. Если в регионе сильные ветры, лучше выбрать более толстый. Ворота не оставляют без покрытия: доски обрабатывают антисептиком для защиты от гниения и насекомых, а металл покрывают краской от ржавчины.

На этом «обязательная программа» заканчивается и начинается свободная программа, ведь оформление самой двери, ее так называемого полотна, которое находится внутри рамы, дело очень творческое. Именно в нем проявляется индивидуальность владельцев усадьбы. И даже покупные стандартные изделия из профнастила, сетки-рабицы, металла, шифера, поликарбоната можно оживить, придав им оригинальность, с помощью замков, шпингалетов, щеколд, крючков, петель-застежек и других необходимых или просто символических, декоративных элементов. .

Ворота — символ гостеприимства, а также защиты, обозначающий границы личного пространства семьи, за которые могут войти только те, кого ждут.

Ворота своими руками. оригинальные идеи


Посмотреть это видео на YouTube

ВОРОТА СВОИМИ РУКАМИ: ИЗ ЧЕГО БЫЛО

Заполнить площадь дверного «массива» можно не тяжелым сплошным, а ажурным — из ваши любимые плоские и прочные вещи, которыми вы уже не пользуетесь. Дайте старым продуктам вторую жизнь, чтобы они служили с неожиданным качеством. Например, вмонтировать в железную раму велосипед (фото 1), в деревянную — колесо от телеги, теннисную ракетку и другие физкультурные принадлежности, намекая на подвижность и приверженность к спорту. Вместо ручки подойдет подкова, которая приносит в дом счастье (фото 2). Установите и провейте очищенный и покрашенный б/у садовый инвентарь — лопаты, грабли, вилы, пилы). Приспособьте старый ключ от амбара под дверной молоток, чтобы звать хозяев и отгонять злых духов (фото 3).

ДЛЯ ИНФОРМАЦИИ

Даже самые глухие ворота — говорящие, умеющие рассказывать интересные вещи! Если он высокий и солидный, не лишним будет вмонтировать в него маленькое или большое окошко на уровне глаз, что позволит следить за прохожими или видеть посетителя, прежде чем впустить его. Такие наблюдения не только удовлетворяют любопытство, но и служить в качестве безопасности.

ИДЕИ ДЛЯ ВОРОТ

Вариантов окон множество: от совсем крошечного декоративного отверстия в виде глазка до проема, закрытого изысканной кованой решеткой (фото 4) или даже целой оконной рамы остекления, занимающей половину площади. Многие делают нижнее окно для сторожевой собаки (фото 5), причем форма не обязательно традиционная, но и очень затейливая (фото 6).

На воротах есть место для почтового ящика. Если она еще не оказалась за ненадобностью, пора ее приобрести. Это, несомненно, мультиинтенсивный источник разнообразной информации! И не беда, что сегодня все сообщения приходят на телефон и компьютер. Они видны только вам. Другое дело ящик для сообщений: то, что в нем, показываться не будет, а вот все, что снаружи, доступно всем.

Удобно оставлять «таинственные» таблички на стенках ящика на всеобщее обозрение. Например, злостных неплательщиков взносов пометить смываемой краской или, наоборот, обозначить дома и участки образцового содержания. Малыш, играющий в тимуровцев (почему бы и нет?), может повесить пластиковые красные звездочки на ящик, где живут одинокие пенсионеры, нуждающиеся в помощи. Кому дрова нарубить, кому в палатку за хлебом бежать. Выгравированный адрес отлично смотрится на коробке.

Это не обязательно должна быть прямоугольная коробка. Как вам кожаный или кованый портфель с прорезью и прикрепленным над ним козырьком (фото 7)? Порадует и кошачий домик (фото 8). Подобные поделки заказывают на ярмарке мастеров.

НЕ ВСЕ СРАЗУ

Некоторые оригинальные детали конструкции ворот придумываются не сразу, а постепенно. Часто приходится дополнять уже немало послужившую входную группу винтажной фурнитурой и аксессуарами. С этим не стоит торопиться, гораздо приятнее создавать ворота не спеша.

Вместо скучного безликого крючка повесьте замысловатый крючок (фото 9). Покрасьте дверь не в тон забору, а в контраст. Установите на него дождевик. На ручку повесьте таблички с разными сообщениями: «Входя, закрой дверь».

ИДЕИ ДЛЯ ВОРОТ

Выход есть всегда, «Здесь идет самокопание», «Сюда можно приходить без маски, без пива не обойтись», «Не выноси мозг, приноси позитив », «Алабай за воротами, не суйся в ворота», «Осторожно, злая собака, а у кота вообще нет тормозов», «Наш участок охраняет волкодав и возмутитель спокойствия» (фото 10) .

Интересный ход: вставьте в смотровое окно цветной витраж, через который на площадку будет проникать мягкий свет с разноцветными бликами.

Одним словом, дизайн ворот — занятие настолько увлекательное, что начав его, уже трудно остановиться. Вскоре покажется, что одних недостаточно и нужно создавать другие – для заднего двора, для входа в розарий, для зоны отдыха. И тут главное не переборщить.

© Автор: АГАПИТОВ О. Александров

ИДЕИ ДИЗАЙНА ВОРОТ — ВИДЕО

100 идей дизайна ворот. Красивые фото ворот и въездных площадей


Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как сделать откатные ворота из профнастила своими руками (чертежи)

Сейчас в строительных магазинах можно найти множество материалов, используемых для изготовления заборов и ворот. Чаще всего это кованое железо, дерево и металл. Но постепенно лидирующие позиции начинает занимать такой материал, как профнастил, которому отдают предпочтение все больше владельцев земельных участков. Этот материал представляет собой оцинкованную сталь в листовом варианте с полимерным покрытием.

Что привлекает строителей и владельцев загородных домов из профнастила? Во-первых, это очень легкий материал, который хорошо проявляет себя в эксплуатации. Во-вторых, его легко установить. Попробуем подтвердить это на практике, узнав, как сделать откатные ворота из профнастила своими руками (фото-схему вы можете посмотреть в статье). Также разберемся в его разновидностях и постараемся подобрать оптимальный вариант.

Разновидности ворот из профнастила. Особенности их конструкции, преимущества и недостатки

Рассмотрим положительные стороны ограждений из этого материала:

  • Профилированные листы позволяют сэкономить, так как их цена существенно отличается от кованых изделий или дерева.
  • Простота сборки и изготовления готовых деталей.
  • Высокий срок службы.
  • Ворота могут быть различной конструкции и управляться разными способами благодаря функциональности профнастила.
  • Благодаря тому, что профнастил выпускается разных цветов, вы можете подобрать цвет, который будет полностью удовлетворять эстетическим требованиям заказчика и гармонировать с любым экстерьером на участке.

Типы ворот из этого материала по способу открывания

  • Назад.
  • Развертки.
  • Раздвижные.
  • Для гаражей.
  • Поворот и подъем.

Наиболее распространенными типами являются откатные ворота и ворота распашного вида. Ниже мы обсудим оба варианта. Также мы научимся делать откатные ворота из профнастила своими руками.

Ворота размашистые из профнастила

Это исполнение классическое, и многие привыкли видеть такой вариант на сайтах. Конструкция выполнена в виде двух стоек, на которых располагаются рифленые дверные полотна.

За счет того, что в столбах используются несущие петли, достигается плавное раскрытие. Ворота или калитка обычно располагаются в соседней секции забора, но бывают случаи, когда калитка монтируется в одну из секций ворот.

Открытие осуществляется выдержкой вручную или автоматически, с помощью автоматического электропривода. Чаще всего привод используется для доступа на промышленные объекты и в другие небытовые помещения, но в последнее время автоматическое управление воротами нашло применение и в строительстве частных домов. Стоит отметить, что за счет использования профнастила при изготовлении ворот можно сэкономить на покупке привода, ведь ворота изготавливаются легче, чем аналогичные модели из других материалов, привод подходит для небольшой мощности.

Ворота распашные вызывают большой интерес благодаря доступности материалов и простоте работы. Однако в тех случаях, когда раскрывать секции некуда, этот вариант придется отмести и разобраться, как сделать откатные ворота из профнастила своими руками.

Ворота из вторичного профнастила

Такие ворота считаются более удобными в эксплуатации благодаря своим функциональным характеристикам. Все дело в том, что при открывании они отъезжают в сторону, соответственно, не занимая полезного пространства впереди. Если территория не способствует использованию распашных ворот из-за отсутствия свободного места, такой вид ограждения будет просто незаменим.

Конструктивно можно добиться очень широкого проема для движения транспорта, ведь в длину такие ворота достигают и десяти метров. Используя откатные ворота зимой, можно не тратить много времени на тщательную уборку снега, ведь сугробы не будут мешать открытию створки, как это бывает при открывании распашных. Также, благодаря конструкции, исключающей направляющие в проеме, вам не придется беспокоиться о вождении автомобилей любой высоты. Стоит отметить, что использование откатных ворот без автоматики очень неудобно из-за большого размера створки, поэтому если вы думаете, как сделать откатные ворота из профнастила своими руками, стоит учесть момент о покупке привода.

Выделим основные недостатки, которые присутствуют в откатных воротах такой планировки:

  • Конструкция этих видов ворот предполагает использование прочного фундамента, что увеличивает материальные затраты.
  • Также обязательно использование специальных комплектующих, предназначенных для организации правильной работы ворот.
  • Ну и, наконец, установка таких дверей сложнее и, как следствие, дороже.

На что обратить внимание при покупке профлиста?

В первую очередь необходимо ознакомиться с маркировкой и типом покрытия. Этот материал может быть разным по толщине, форме и высоте ячеек. Насколько герметичными будут будущие ворота, зависит от размера выступа на профлисте.

Вот некоторые обозначения, использованные в названии данного материала, которые помогут вам разобраться, как сделать откатные ворота из профнастила:

  • С — подходящие гофры для профнастила, небольшая толщина и высота профиля.
  • НС — материал универсального типа. Подходит как для заборов и ворот, так и для кровли.
  • Н – мощный профнастил, подходящий для строительства ангаров и больших помещений. В качестве материала для ворот не применяется.
  • Цифры в обозначении означают высоту профиля.

Следует отметить, что для возведения заборов и изготовления дверей используют такие профилированные листы, как С8 и С10, с высотой ребер жесткости 8 и 10 мм соответственно. Толщина материалов марки С8 составляет 0,4 мм, а вес они составляют около 5 килограммов на квадратный метр. Вес квадрата листа марки С10 больше — около 7 кг за счет его большей толщины.

Профнастил для ворот не только оцинкован, но и покрыт полимерным компаундом, предохраняющим материал от механических повреждений. Как было сказано выше, цветовых вариантов очень много, поэтому при просмотре образцов в магазине можно понять, как выглядит вживую нужный вариант, и решить, впишется ли он в экстерьер.

Ворота откатные из профнастила своими руками

Как уже отмечалось, установка этих ворот потребует больших усилий. Однако все будет вам по плечу, если вы разберетесь в конструктивных особенностях и поймете, как изготавливаются откатные ворота из профнастила своими руками. Фото и видео этого процесса, несомненно, сделают его еще проще.

Подготовка. Покупка комплектующих и составление чертежа

Перечислим необходимые детали. Без них невозможно сделать откатные ворота из профнастила своими руками на дачу:

  • Направляющая балка. Длину следует выбирать из следующего расчета: ширина проема х 1,6. Толщина будет зависеть от того, сколько весят ворота.
  • Роликовые тележки в количестве двух штук.
  • Две ловушки, для верхней и нижней части ворот.
  • Доска, предназначенная для стабилизации ворот, когда они открываются.
  • Валик роликовый, предназначен для снижения шума при работе.

Если планируется изготовление откатных ворот из профнастила своими руками без привода, то не следует приобретать следующие материалы:

  • Редуктор;
  • Стойка с насечкой;
  • Устройство управления;
  • Монтажное устройство;
  • Фотоэлементы и сигнальная лампа.

Уже отмечалась необходимость тщательного планирования, прежде чем приступить к изготовлению откатных ворот из профнастила своими руками. Чертежи должны содержать следующую информацию:

  • Длина дверного полотна.
  • Ширина противовеса.
  • Высота ворот.
  • Длина всех перемычек.

Подготовка фундамента и опорных столбов

Для начала необходимо поставить в землю столбы, на которых будет держаться наша конструкция. Рассмотрим, из чего сделаны столбы:

  • канал;
  • Стальная труба;
  • Дубовый брус;
  • Кирпич или бетон с применением закладных.

Монтаж опорного столба

Рытье котлована ниже уровня промерзания грунтовых вод, используя строительный уровень, выставляется столб или труба. Затем все это необходимо залить раствором и дождаться его высыхания.

Что касается фундамента под откатный тип ворот, то здесь понадобится швеллер шириной до 200 мм и арматурные прутья 14 мм. Во-первых, «банкет» делается. Брусья нарезаются нужной длины и привариваются к швеллеру. После этого необходимо выкопать углубление следующей формы: около 1,5 метров в местах расположения столбов, и до полуметра между столбами. Дно канавки должно быть снабжено песчаной подушкой. В конце необходимо поместить «банкетку» в яму и выровнять ее. После заливки фундамент необходимо оставить на неделю для высыхания.

Каркас ворот

Для его изготовления понадобятся трубы 60 х 30 мм и 40 х 20 мм. По чертежу необходимо нарезать трубы необходимой длины, в этом поможет болгарка. После этого их необходимо очистить, обезжирить и покрасить. Чтобы откатные ворота из профнастила, своими руками установленные на даче, смотрелись лучше всего, перед покраской рекомендуется засыпать трубы грунтом. В первую очередь сваривается внешний каркас, а затем внутренний. Поскольку профнастил будет крепиться к внутреннему каркасу, необходимо продумать расстояние между перемычками.

Обшивка ворот профнастилом

Этот этап завершающий, для того чтобы сделать самодельные откатные ворота из профнастила своими руками. Требуются следующие действия:

  • Сначала необходимо установить каркас на затвердевший фундамент.
  • На швеллер банкетного стола необходимо прикрепить ролики. Их рекомендуется располагать как можно дальше друг от друга, но с учетом того, что концевой ролик не должен доставать до пробки в закрытом состоянии.
  • Далее на ролики нужно поставить ворота и выставить их по уровню.
  • Если все гладко, следует зачерпнуть платформы вагонеток.
  • Затем захватываются крючок и ловители.
  • Необходимо проверить совпадение ролика с нижним улавливателем и вертикальность установленной рамы.
  • В конце остается только обшить каркас профлистом. Лучше всего стараться использовать застежки равномерно. Стоит отметить, что профнастил лучше всего крепить саморезами или с помощью заклепок. Заклепки будут смотреться более эстетично, но если вы захотите снять лист, например, на замену, это будет очень сложно. Крепить необходимо только в пазы профиля, а зазор между элементами крепления не рекомендуется делать слишком большим.
