Шикарный домик для колодца своими руками

Колодцы в загородных домах имеют достаточную популярность. Предлагаю рассмотреть возможность построить домик для колодца, который обеспечит техническую возможность подъема воды, убережет источник от загрязнения, будет соответствовать технике безопасности, а также станет настоящим украшением двора.

Содержание

1. Виды колодезных домиков и их задачи
2. Что лучше: открытые или закрытые варианты домиков
3. Из каких материалов можно изготовить
4. Открытый домик для колодца с крышкой
5. Инструкция по шагам
6. Закрытый домик для колодца
7. Закрытый каркас по шагам
8. Оформление кольца колодца своими руками
9. Отделка камнем
10. Фото варианты отделки колодцев

Виды колодезных домиков и их задачи

Данные сооружения для колодцев делятся на два вида: открытые и закрытые конструкции.

Открытые колодезные домики предполагают свободный доступ в шахту, используются только для обеспечения технической водой. Она не может применяться для питья, приготовления пищи и мойки посуды.

В ней большое количество сточных вод. Помимо этого, такие сооружения представляют опасность для окружающих людей, в них могут попасть дети или домашние животные. Закрытые колодцы более усовершенствованы, к ним предъявляются дополнительные требования:

• Основная функция такой конструкции — защита шахты от проникновения в нее посторонних предметов, прямых солнечных лучей, грязи и пыли. Для этого достаточно установить ровную крышку, которая будет плотно прилегать к верхнему кольцу.
• Защита содержимой воды от природных осадков и находящихся в них различных вредных примесей. Для этого достаточно сделать навес, предусмотреть отливы.
• Важно не допустить попадание в шахту детей и домашних животных. Для обеспечения техники безопасности понадобится устанавливать замки и постоянно ими пользоваться.
• Для повышения удобства поднятия воды устанавливают специальное подъемное устройство в виде ворота, при помощи которого удастся пользоваться данным водозабором в отсутствие электроэнергии.

Вас заинтересует статья: Как своими руками сделать колодец «Журавль».

Соблюдение вышеперечисленных мер будет способствовать требованиям безопасности и удобству эксплуатации источником воды. Только в данном виде можно наслаждаться чистой питьевой водой в любое удобное для себя время.

Что лучше: открытые или закрытые варианты домиков

Из вышеперечисленного видно, что для обеспечения удобства пользования подобным источником нужно устанавливать домик на колодец. Он может быть открытого либо закрытого типа:

• Дешевле будет установить открытый домик, оборудованный навесом, крышкой и воротом для поднятия воды. Материалов на такую конструкцию пойдет минимум, однако в зимний период пользоваться будет неудобно, а порою и невозможно. Ведь, вода будет постоянно обмерзать.
• Для круглогодичного использования понадобится рассматривать варианты как сделать домик закрытого типа, имеющий защиту со всех сторон от пронизывающего ветра, дождя и снега. Суть заключается в том, что с наружной стороны кольца устанавливается полноценный домик со стенами, крышей и дверьми. В качестве материала можно использовать дерево, металлический профиль, современную теплоизоляцию. Это значительно добавит комфорт, позволит обеспечить дополнительную защиту источника водоснабжения от негативных факторов, ограничит доступ посторонних лиц.

От данного выбора будет зависеть качество добываемой воды и удобство использования всей конструкцией.

Из каких материалов можно изготовить

При выборе материала особое внимание стоит обратить на предполагаемый внешний вид конструкции. Ведь он должен гармонично вписываться в общий дизайн подворья, соответствовать его ландшафту и другим постройкам. Как всегда, принятие решения приходит достаточно просто:

• Такую конструкцию можно сделать из материала, аналогичного тому, который использовался при строительстве дома либо других построек.
• Можно наоборот, данную постройку выделить другим материалом, тем самым визуально отделить часть ландшафта с другим стилем оформления.
• В любом случае, колодезный домик должен быть легко доступным и соответствовать гармонии общего ландшафтного дизайна.

Зачастую используется дерево, оно легко обрабатывается и позволяет сделать красивые декоративные конструкции. Однако этот материал не отличается своей долговечностью и требует ежегодной обработки лакокрасочными материалами. Неплохо смотрится применение металла, особенно нержавеющей стали. Но данный материал не всегда гармонично вписывается в общий вид подворья.

Современным решением является применение прочного пластика, который можно подобрать под интересующую цветовую гамму. Он легко обрабатывается, не требует ежегодного ухода. Вариантов множество, в каждом случае он подбирается исходя из вкуса хозяев и желаемого вида оформления.

Открытый домик для колодца с крышкой

Такая конструкция отличается своей простотой. Схема открытого домика для колодца состоит из:

• двух стоек, расположенных напротив друг друга;
• к ним крепится ворот для подъема воды;
• вверху они держат навес, предохраняющий скважину от попадания внутрь природных осадков.

Вариантов таких конструкций много, следует обратить внимание на прочность самих стоек и их крепление.

Инструкция по шагам

Сам процесс состоит из нескольких операций. Пошаговая инструкция выглядит следующим образом:

• Первым делом устанавливаются две опоры, они должны быть прочными и соответствовать необходимой высоте будущей конструкции. Для этого используется металлический швеллер или уголок, либо брус из дерева достаточной толщины. Их следует поместить в выкопанные ямы, утрамбовать щебнем с песком и забетонировать. На верхнем краю кольца они крепятся к самому колодцу.
• В верхней части стоек у нас есть расстояние, которое берем за основу ширины навеса. Исходя из этого размера делаем навес из деревянных реек либо металлического уголка. Каркас прочно крепится к стойкам.
• Следующим этапом является установка крыши колодца. Она может быть из черепицы, шифера или другого кровельного материала. Следует ширину навеса делать на 20 см шире ширины кольца.
• Над самим кольцом делается рамка, на которой устанавливается плотно прикрывающаяся дверца. Ее желательно оборудовать замком.
• Между крышкой и навесом крепится устройство для подъема ведра с водой.

Заканчивается установка навеса над колодцем отделочными работами, для усовершенствования эстетического вида конструкции. Проверяется надежность креплений. По завершению работ на элементы из дерева и черного металла необходимо нанести специальные лакокрасочные покрытия. Недостатком такого сооружения является возможность задувания боковым ветром и негативное воздействие минусовой температуры.

Закрытый домик для колодца

В данном случае имеются ввиду домики для колодца с дверцей. Внутри которых находится щиток с крышкой, уберегающей шахту от загрязнения.

Для этого понадобится:

• опорные стойки;
• деревянный брус для крепежа либо металлический профиль достаточной жесткости;
• могут использоваться металлические уголки.

Собирается деревянный каркас и крепится в верхней части кольца. После чего из доски делается плотный поддон с крышкой. Наверху сооружается крыша с качественной кровлей. Расстояние между окончанием кровли и поддоном зашивается при помощи деревянных реек или другого материала.

Таким образом предотвращается задувание бокового ветра, от загрязнения оберегается и само ведро с цепью. Желательно с внутренней стороны стенки и крышу утеплить. В этом случае уязвимой перед морозом остается нижняя часть бетонного кольца.

Закрытый каркас по шагам

Идеальным вариантом будет закрытый домик для колодца, в который можно полностью спрятать верхнее кольцо шахты. По своей сущности его принцип совпадает с предыдущим вариантом, только конструкция опускается до поверхности земли.

В таком случае:

• верхнее кольцо полностью защищено от негативного влияния природных осадков;
• шахта имеет двойную защиту, для добычи воды понадобится открыть дверцу конструкции и крышку шахты;
• при должной теплоизоляции данная конструкция позволит пользоваться домашним водопроводом в течение круглого года.

Существует множество вариантов таких конструкций. Можно использовать любой современный материал и построить домик для колодца, соответствующий техническим параметрам, удобству применения и технике безопасности.

Оформление кольца колодца своими руками

Создавая открытые домики на колодцы своими руками остаются видны части бетонных колец мрачного серого цвета. Их необходимо эстетически оформить, предать привлекательный вид.

Отделка камнем

Наиболее популярным и простым вариантом оформить такие домики для колодцев является применение отделки из камня. Существует несколько вариантов:

• Использование декоративной плитки, которая легко крепится к бетонному покрытию при помощи специальных растворов. Это позволит предать красивый вид всей конструкции и станет окончательным штрихом завершения работы.
• Можно использовать элементы пластика в сочетании с декоративной ковкой металлического квадрата.
• Превосходным решением будет отделка декоративным камнем, либо использование природного камня небольших размеров.

Вариантов огромное количество, колодцы и их домики превосходно смотрятся в любом исполнении. Все зависит от фантазии мастера или владельца колодца. Это замечательный повод проявить собственный стиль, создать уникальный дизайн, который будет ежедневно радовать своей красотой и убережет кольцо от преждевременного разрушения!

Фото варианты отделки колодцев

Домик для колодца, строим домик для колодца своими руками, пошаговая инструкция.

Настоящий Хозяин для загородного участка должен сделать три вещи: возвести дом, посадить пальму из пластиковых бутылок и построить домик для колодца. О! сколько домиков уже было построено своими руками и сколько еще предстоит построить. Неважно для кого или каких целей, главное правильно сделать это.

Содержание

• 1 Для чего необходим домик у колодца
• 2 Конструкция домика
• 3 Материал для изготовления домика
• 4 Сооружаем домик для колодца своими руками
  • 4.1 Шаг 1. Возводим каркас и оголовок
  • 4.2 Шаг 2. Устраиваем крышу
  • 4.3 Шаг 3. Установка ворота
  • 4.4 Шаг 4. Размещение и монтаж дверцы
  • 4.5 Шаг 5. Декоративная отделка

Для чего необходим домик у колодца

Стильным и привлекательным элементом участка загородного дома можно назвать домик для колодца, оформленный с учетом национальных традиций. Основной функцией такого сооружения является защита воды в колодце от засухи, пыли или попадания мусора вовнутрь сооружения.

Возвышающуюся крышу домика украшают сказочными персонажами, декорируют флюгерами или узорами различной ширины. Крышу домика колодца устанавливают на колонны, которые Мастера оформляют с любовью и знанием дела. Если на участке частного дома оборудован колодец, не имеющий «крыши над головой», то наступило время установить своими руками колодезный домик. Для ответа на вопрос: «Как построить домик для колодца», необходимо изучить существующие конструкции.

Конструкция домика

Конструктивно домик для колодца состоит из следующих элементов:

•  каркаса и оголовка

•  двухскатной кровли  с дверцей или навеса

•  ворот (веретено) или корба

•  боковых стоек для ворота.

Необходимо помнить, что устанавливать каркас необходимо с учетом стандартных диаметров (ГОСТ 8020-90)  бетонных колец колодца.

Это размеры: 1,16 м для наружного диаметра и 1,00 м для внутреннего. Поэтому устройство оголовка должно быть привязано к размерам колец колодца, включая удобную высоту расположения – 1,20 м.

Если изучить чертежи домика, можно сделать вывод, что наиболее распространенная форма оголовка колодца – квадратная.

Основой крыши или навеса домика являются стропильные фермы, укосины и ригель.

Существует несколько способов подъема воды из колодца: с помощью ручного ворота, конструкции «журавль» или используя корбу фабричного изготовления.

Ворот или веретено представляют собой цилиндр, собранный из дубового бревна, оснащенного поводком и ручкой. Поводок и руку изготавливают из твердых пород древесины. Для сборки и установки используют шайбы, гайки М16, ось М8 и гайки М8.

Для установки ворота необходимы боковые стойки.

Материал для изготовления домика

Традиционно домик для колодца и веретено изготавливают из дерева. Можно использовать готовую корбу из металла. Но что может заменить деревянный ворот, на «легком ходу» из подшипников с оригинальной ручкой, стилизованной под штурвал? Да ничего!

Изготовить оголовок колодца и крышу домика можно из следующих материалов:

•  оцилиндрованного бревна

•  деревянного бруса 50 х 50

•  фасадной вагонки, сайдинга, ДСП, OSB  для наружного оформления

•  любого покрытия для крыши (металлочерепица, профнастил, битумная черепица, пластиковая вагонка, крашенная оцинкованная сталь).

Чтобы построить домик, необходимо будет рассчитать его размеры и составить простой эскиз.

Сооружаем домик для колодца своими руками

Строительство домика будет состоять из следующих этапов:

•  возведение каркаса и оголовка

•  устройство кровли

•  установка ворота (корбы)

•  размещение и монтаж дверцы

•  декоративная отделка крыши.

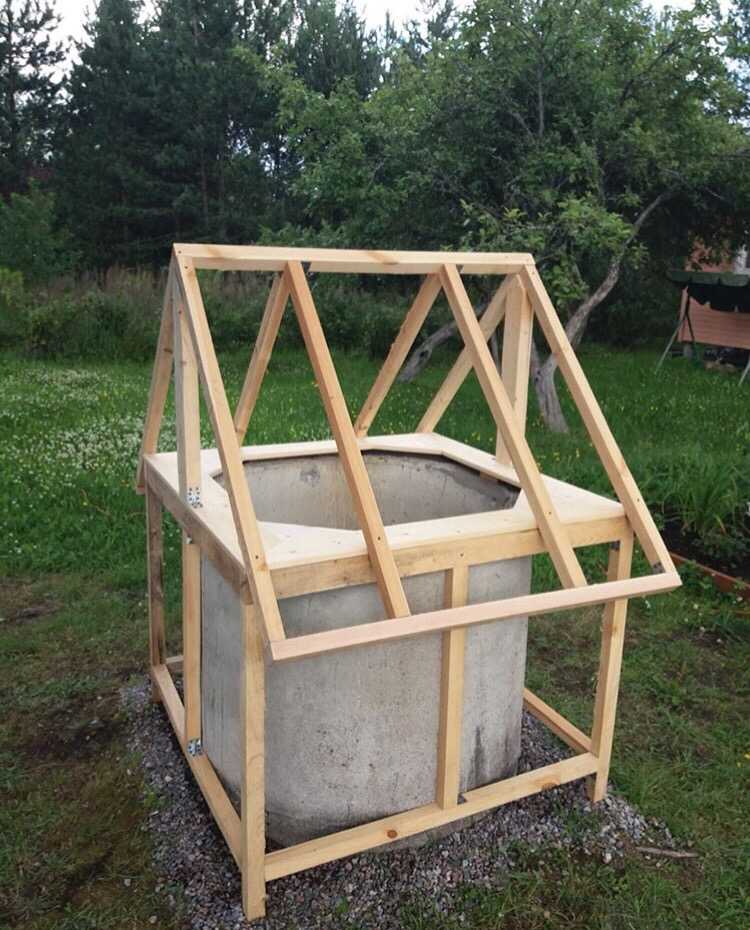

Шаг 1. Возводим каркас и оголовок

Каркас состоит из стропильной планки и сборного щита.

Для возведения каркаса потребуются:

•  две опорные стойки длинные

•  две опорные стойки короткие

•  две боковые стойки

•  брусок крепежный

•  коньковая планка.

Каркас домика изготовим из деревянного бруса сечением 100 х 80 и доски обрезной толщиной 40 мм. Это будет квадрат верхней обвязки, который можно подогнать под размер наружного диаметра бетонного кольца колодца. Каркас готовят на земле. Затем подготавливаем две каркасные стойки.

Стропила обрезаем под углом и соединяем в верхней части. Стропильные планки соединяем с длинными стойками и брусками каркаса. Производим крепление стропильных ферм к обвязке с помощью гвоздей L=120 мм. Для придания жесткости обвязки устанавливают ригель. Детали сборного щита крепим к брускам каркаса. Готовый каркас поднимают и закрепляют на бетонном кольце.

Шаг 2. Устраиваем крышу

Крыша домика похожа на двухскатную кровлю, поэтому процесс устройства похож на возведение настоящей кровли.

Крышу можно установить непосредственно на оголовок колодца или на высокие до 1,50 м стойки.

Основой крыши домика являются стропильные фермы, которые возводят из обрезных досок толщиной 40 мм и бруса продольным сечением 25 мм для установки ригеля и укосин.

Верхнюю часть стропильной конструкции соединяют досками с функцией конька, а в одном из скатов оформляют открывающееся окно для забора воды.

Крышу домика усиливают укосинами. Для работы потребуется 8 стропильных ног длиной до 180 см, 8 укосин длиной 40 см и 3 ригеля по 30 см для крепления. Стропила обрезают под углом и фиксируют в верхней части с помощью саморезов. После устройства каркаса крыши возводят обрешетку с шагом 15 см и производят гидроизоляцию. Теперь можно произвести наружную отделку.

Шаг 3. Установка ворота

Для ворота выбираем бревно размером на 4-5 см меньше расстояния между стойками для   обеспечения вороту свободного движения.

Бревно подготавливают: шлифуют поверхность. Готовый ворот должен иметь гладкую и ровную поверхность без заусенцев и швов.

Высоту установки ворота  выбираем так, чтобы можно было спокойно снять ведро с водой и опустить на землю или полку. Такое расстояние составляет в среднем 50 см от плоскости оголовка колодца. Для установки ручки в вороте с торцов высверливают отверстия  глубиной до 5 см. и вставляют вовнутрь  с обеих сторон два металлических прута, один из которых станет основанием для ручки. В стойках необходимо заранее предусмотреть  две посадочные втулки.

Шаг 4. Размещение и монтаж дверцы

Технологически дверцу располагают на боковом скате крыши домика не строго вертикально, а косо, в правом нижнем углу ската кровли.

Дверцу изготавливают традиционным способом и устанавливают на калиточные петли. Дверцу подготавливают меньшим размером, чем подготовленное пространство.

Шаг 5. Декоративная отделка

Декоративную отделку можно сделать из любого кровельного материала. Эффектные домики-теремки, крытые лакированной деревянной вагонкой или крыши, изготовленные из остатков престижной битумной черепицы, будут выглядеть эффектно и выразительно.

Впрочем, можно ловко собрать и готовый домик, как показано в этом видео.
