Расчеты и чертежи навесов своими руками

Предтечей строительства стационарного навеса являются расчеты. Расчет навеса необходим для того, чтобы конструкция была надежной, выдерживала собственный вес, а также нагрузки, создаваемыми ветром и снегом. В рамках данной публикации мы поговорим лишь о чертеже и расчетах различных частей конструкции на примере автомобильного навеса из поликарбоната. Весь пакет проектной документации куда больше и ему будет посвящена отдельная статья.

Перед тем как изготовить чертеж навеса из поликарбоната, необходимо определиться с общей проектной и дизайнерской концепцией, а именно как будет выглядеть конструкция, какую она будет иметь форму, для чего будет предназначена. Далее нужно нарисовать эскиз сооружения, где указать общие размеры навеса из поликарбоната (длину, ширину и другие параметры) и его основных элементов. На следующем этапе можно готовить чертеж навеса для автомобиля из поликарбоната, при этом необходимо помнить.

• Сооружение должно быть достаточно габаритным, чтобы в нем помещался ваш автомобиль с некоторым запасом, это должен отражать эскиз.
• Автомобиль, находясь под навесом из поликарбоната не должен мешать человеку, свободно перемещаться вокруг него, также как и части конструкции навеса. Рассчитайте расстояние между авто, стоящим под навесом, и опорами конструкции, эти расчеты должен содержать эскиз.
• При определении местоположения конструкции, учитывайте, с какой стороны чаще дует ветер, и соотнесите эти данные с расположением кровли и ее формой (односкатная, двускатная, дуга), это должен отражать эскиз.
• При определении местоположения конструкции, учитывайте возможность свободного подъезда к ней. Лучше чтобы автомобиль подъезжал к навесу по прямой, без виражей и поворотов, ну а если нет такой возможности, то расположите конструкцию так, чтобы сложных участков было в минимуме.
• Эскиз, а потом и чертеж, как и расчеты, прилагаемые к ним, должны быть достаточно простыми и понятными, чтобы потом самому где-нибудь не ошибиться.
• Обязательно учтите, как строящийся навес будет соотноситься с другими зданиями и сооружениями, находящимися на территории участка. Даже в том случае, если вы не собираетесь данное сооружение оформлять.
• Определите (хотя бы приблизительно) сколько денежных средств потребуется на приобретение материала, после чего внесите коррективы в эскиз. Возможно, какие-то части конструкции можно сделать дешевле, подобрав достойную замену первоначально выбранным материалам.

К сведению! Готовя чертеж сооружения необходимо найти и приложить к нему технические данные об используемых материалах.

Рассчитываем ферму арочного типа

Мы имеем эскиз большого автомобильного навеса из металла, рассчитанного на 2 машины с крышей арочного типа (дуга) покрытой листами сотового поликарбоната. Ширина навеса от опоры до опоры составляет 5,8 метра, ширина арочной фермы (дуги) должна составлять 6 м. Давайте рассчитаем сечение профиля, который будет использоваться при изготовлении арочного перекрытия.

ɒ_пр=(ɒ²+4t²)^0,5≥R/2, расшифруем данную формулу:

• ɒ — нормативное напряжение;
• R – крепость железа С235, около 2440 кгс/см²;
• t – напряжение по касательной.

Теперь последовательно подбирая показатели, мы можем вычислить профиль подходящего сечения, чтобы он мог выдержать искомые нагрузки. Берем квадратную профильную трубу 30х30х3,5 мм с сечением 35 мм² с моментом инерции 3.98 см⁴, коэффициентом сопряжения нагрузки 0,5, предполагаемая нагрузка на замковую часть арки 914,82 кгс.

Все необходимые данные для вычисления собраны, формула есть, теперь остается подставить данные в формулу и получить расчет нагрузки на арочную ферму (дуга) автомобильного навеса из поликарбоната.

ɒ_пр=((914,82/3,5)²+4(919,1*1,854/((0,35+0,35)3,98)²)0,5 =1250,96 кг/см².

Что это значит? А это значит, что если мы сварим или скрутим шестиметровую арку из профиля 30х30х3,5 мм, она вполне выдержит собственный вес и вес кровельного материала, то есть сотового поликарбоната. Даже имеется приличный запас.

Рассчитываем опорную часть конструкции

Далее необходимо рассчитать какими будут опоры у автомобильного навеса из поликарбоната. Существует специальная методика, по которой принято рассчитывать стальные колонны, без нее адекватный расчет навеса невозможен. Применим формулу:

F=N/ϕR_у. Расшифруем формулу:

• F – сечение квадратной трубы, которую можно использовать в качестве опоры;
• ϕ — коэффициент, определяющий продольный изгиб;
• N – нагрузка по центру тяжести столба;
• R_у – значение сопротивления материала.

Для того чтобы произвести расчеты, придется найти данные о сопротивлении материалов. В нашем случае сопротивление стальных квадратных труб 70х70, 80х80, 100х100 мм, найденные значения нужно будет сравнить с результатами вычислений и сделать выводы. Производим расчеты:

F=3000/(0,599*2050)

В результате получаем значение 2,44 см², которое необходимо округлить в большую сторону. В итоге, значение на которое нам следует опираться при поиске подходящего профиля 2,5 см². Этим показателям соответствует квадратная стальная труба 70х70х2 мм, даже имеется небольшой запас.

Нагрузки на крышу от снега и ветра

Ответить на вопрос, как рассчитать навес для авто можно только если произвести расчет несущих конструкций сооружения и нагрузки на крышу от снега и ветра. С расчетом несущих конструкций мы в общих чертах разобрались. Теперь нужно решить проблему с нагрузками от ветра и снега.

Чтобы получить необходимые для вычисления данные, нужно обратиться к показателям средней нагрузки от ветра и снега в вашем регионе. Найти такие сведения можно в соответствующем СНиПе.

Для примера возьмем значение ветровой нагрузки 23кг/м². Но в нашем случае данная величина не подойдет потому что 23кг/м² определена для зданий и сооружений у которых есть стены. У автомобильного навеса есть опоры, дуги, перемычки, прогон и кровля, поэтому давление будет оказываться лишь на них.

Определяем среднее ветровое воздействие на навес получаем 0,34 при высоте опор свыше трех метров значение от 0,34 до 0,75 кг/м². Вычисляем максимальную нагрузку создаваемую ветром на всю конструкцию: дуги, опоры, прогон, кровлю.

W_m=23*0,75*0,34. В результате получаем значение равное 5,9. Теперь вычислим нагрузку создаваемую снежным покровом. Эти нагрузки в разных регионах страны отличаются, причем отличаются значительно. В горных районах такая нагрузка может составлять более 600 кг/м², но мы в качестве примера возьмем более скромный показатель 180 кг/м

2 (Московская область).

Чтобы вычислить максимальную нагрузку на навес нужно 180 умножить на значение коэффициента перехода, которое еще предстоит получить. На рисунке ниже представлен расчет нагрузки снега на навес.

Максимальную нагрузку снега на навес вычислили. Теперь нам остается узнать показатель инерции для выбранного нами кровельного материала. Такие данные в обычном коммерческом  описании материала не возьмешь, но в техническом описании это есть. Например, у сотового поликарбоната толщиной 12 мм, инерция 3,41 см⁴. Найдите материал с расчетным значением или больше такового и можете смело пускать его на кровлю автомобильного навеса. Подробнее о том из чего можно сделать кровлю для навеса вы можете прочитать в статье Материалы для навесов разных видов.

В заключение, отметим, конструкции навесов для автомобилей не так уж сложны, тем не менее, вольно к строительству подобных сооружений относиться нельзя. Вначале общее устройство навеса нужно нарисовать на эскизе, указав длину элементов конструкции, их диаметр и другие простые параметры. После этого можно приступать к расчетам и изготовлению чертежа. В процессе работы придется рассчитать параметры арочной фермы (дуги) и многое другое. Если вы чувствуете, что данная работа вам не по силам обратитесь к специалисту. Удачи!

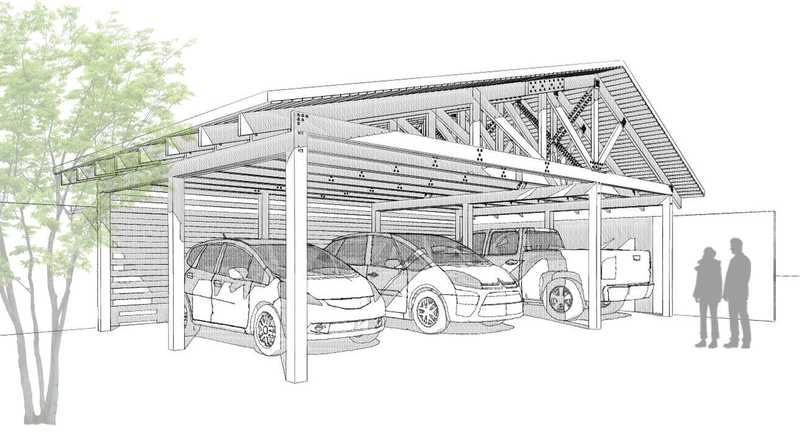

Чертежи навеса для автомобиля

21:19, 28 июля 2015

Обустройство

Автор: Аркадий Смирнов

Содержание

Чертежи навеса для автомобиля обязательно нужны, вне зависимости от того, какими навыками в строительстве вы обладаете.

Они облегчают работу, и благодаря им вы точно не упустите никакой детали. К тому же, здесь всегда производится точный расчет, что уже говорит о том, что конструкция, выстроенная в соответствии с чертежом, будет безопасна.

Правила создания чертежа

Некоторые считают, что экономят время, не делая предварительной схемы, тогда как она помогает достичь, помимо двух, озвученных выше, еще 3 важных функции:

• Решить, как навес будет выглядеть внешне, привнести в него некоторые детали, которые выгодно впишут его в ландшафт;
• Экономит деньги, так как благодаря точному расчету не будет нужды закупать стройматериалы с запасом;
• Имея на руках чертеж, проще выбрать место для его размещения на дачном участке.

Вне зависимости от того, поручаете ли вы его выполнение специалисту или делаете сами, он так же выполняет и множество других задач, которые напрямую влияют на то, насколько долговечной и прочной будет конструкция. Так, обязательно берутся во внимание нагрузка от осадков в зимний и осенние периоды, обилие этих осадков (град, дожди, снег), погодные условия в целом (например, ветровые особенности).



Выверенность каждой детали очень важна, поэтому расчет всегда производится с точностью до миллиметра. И именно учет целой гаммы факторов помогает подобрать соответствующий материал, отвечающий цене и подходящий по качеству, а так же подобрать тип фундамента, высоту конструкции и некоторые другие важные моменты.

Более популярен в интернете запрос «чертеж навеса для автомобиля из поликарбоната» и это неудивительно, так как материал обладает отличным качеством, а лояльная ценовая политика делает постройку конструкции очень выгодной.

Особенности проектирования и виды навесов

Если вы хотите сделать навес для автомобиля своими руками, чертеж можно либо заказать у специалиста, либо нарисовать самому, либо же отыскать в интернете. Если самостоятельная рисовка требует определенных навыков и умений, а его покупка стоит денег и, порой немалых, то последний прием не имеет практически никаких минусов. Вы всегда можете подобрать для себя сразу нескольких вариантов, среди которых может быть и чертеж навеса под поликарбонат на два автомобиля.

Мы разберем самые популярные из схем, которые представлены в интернете, чтобы вам было легче выбрать именно то, что подойдет вам. В каждом отдельном случае вы сможете взять либо размеры, данные на рисунке, либо несколько подкорректировать их под себя.

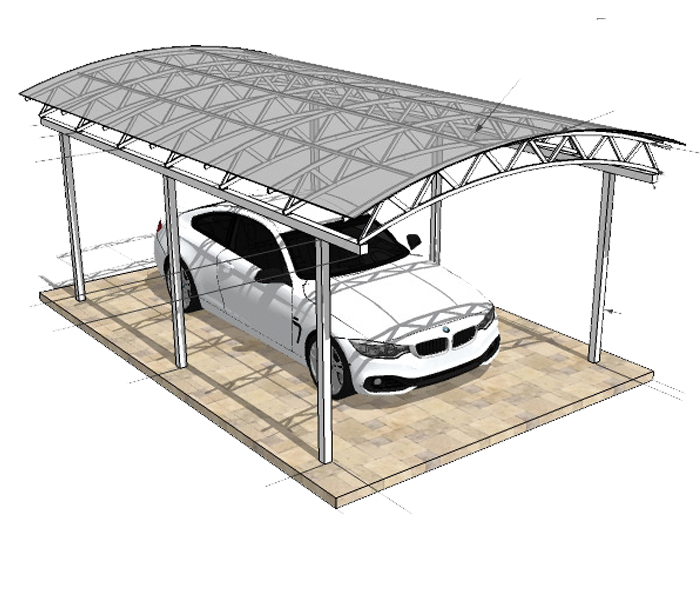

• Объемный чертеж помогает получить общий вид конструкции, из-за чего очень легко представить, каким образом она будет смотреться на участке в том или ином месте. На фото вы можете увидеть арочный тип навеса, один лист поликарбоната на котором имеет размер 5,4х3,5 м. Его можно установить как отдельно, так и рядом с домом.

• Обычная схема. Здесь так же изображен арочный навес, однако в данном случае предусмотрены дополнительные опоры у крыши. Это делает ее более прочной и способной выдержать гораздо большие нагрузки, чем в предыдущем случае. Нарисовать подходящий чертеж вы вполне можете самостоятельно, что позволит, например, поменять размер навеса с 5,5х2,5 на размеры своего двора.

• Гараж + навес. При помощи таких рисунков можно быстро сделать навесы для машины из поликарбоната. Чертежи дают хорошее представление, что если вы вдруг собираетесь зимой часто приезжать на дачу, то можно просто прикрепить листы поликарбоната к сваренному железному каркасу и спокойно оставлять там автомобиль. А уже весной такие стенки можно снять, оставив вновь навес.

• Профессиональный чертеж. Он выполняется в соответствии со строгими требованиями и нормами. К сожалению, самостоятельно вычислить по таким схемам ударопрочность, износостойкость, а так же другие важные показатели не удастся. Если вам они важны, значит, придется заказывать выполнение работы у специалиста.

• Навес-карниз. Еще одно интересное решение, позволяющее прикрепить каркас к стене жилого дома и накрыть его каким-либо легким материалом, например, тем же поликарбонатом. Но в данном случае стоит учитывать нагрузку, которую она дополнительно будет производить на стены и, как следует, на фундамент. Стоит сказать, что такой тип навеса очень удобен, но большая его площадь все же потребует дополнительных опор.

Когда вы уже перейдете от создания чертежа непосредственно к делу, обязательно следуйте выполненной схеме. Обратите внимание, что если вы основательно подошли к расчетам, то вы сократите и время работы, затраченное на монтаж навеса для автомобиля. Относясь с ответственностью к каждому этапу, вы уже можете рассчитывать на то, что ваш навес будет прочным и долговечным, который отвечает так же и всем вашим пожеланиям.
