Обжим витой пары и подключение компьютерной розетки Legrand

В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды «PING» и с применением LAN-тестера

С ценами на монтажные работы вы можете ознакомиться по ссылке



Содержание:

			Обжим витой пары с использованием коннектора RJ-45 по схеме 4 и 8 жил
			Подключение витой пары к компьютерной розетке Legrand с винтовым механизмом
			Проверка и тестирование витой пары с помощью конcольной команды PING и с применением LAN-тестера



---



Обжим витой пары с использованием коннектора RJ-45



Для обжима витой пары вам понадобится сам кабель «витая пара» категории 5E, обжимной инструмент, например, HT-568 (далее — кримпер).  Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12



Для снятия изоляции удобно использовать стриппер HT-318. Также он используется при заделке кабеля в некоторые модели сетевых розеток



Пара коннекторов RJ-45 категории 5E



Для проверки и тестирования качества обжима используется консольная команда «PING» или LAN-тестер типа NS-468 фирмы BITES

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр



В первую очередь подготовим кабель

Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию



Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов



Изогните провод для увеличения надреза



Теперь изоляция легко снимется — просто потяните за неё с небольшим усилием



Капроновую нить (если она есть) обрежьте ножом или кримпером

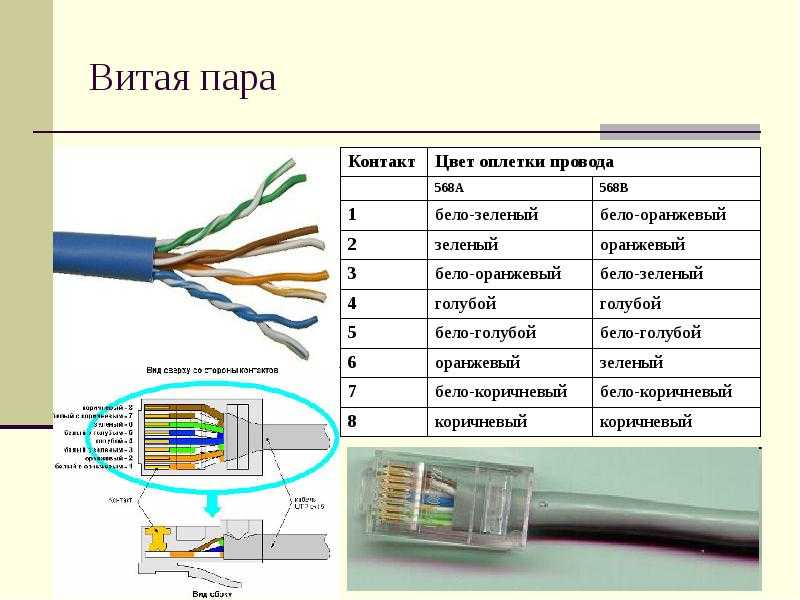

Выпрямите пальцами каждую жилу, чтобы они были ровными. После этого сложите их по следующей схеме (схема «B»):

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая

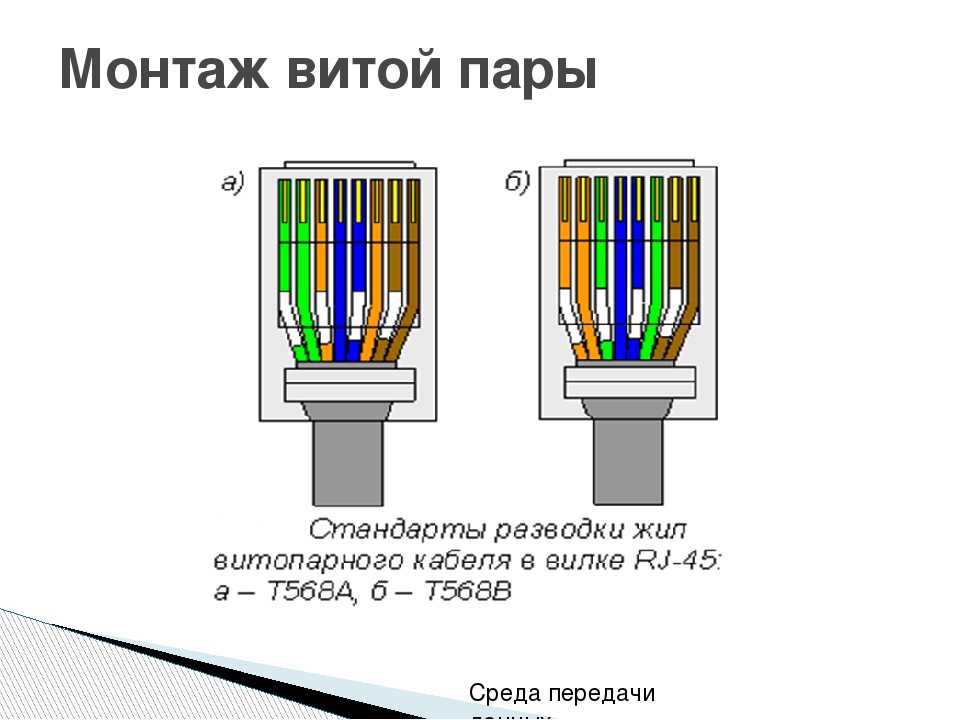

Внимание! В схеме «A» меняются местами «бело-оранжевая»-«оранжевая» и «бело-зелёная»-«зелёная» пары жил:

• — бело-зелёная
• — зелёная
• — бело-оранжевая
• — синяя
• — бело-синяя
• — оранжевая
• — бело-коричневая
• — коричневая

Вы можете использовать и схему «A», но в этом случае обожмите по этой же схеме и коннектор на обратной стороне кабеля



Проверьте себя ещё раз:



Также можно обжать четыре жилы вместо восьми (например, при повреждении одной или более жил). В этом случае максимальная скорость передачи по кабелю будет 100 мегабит в секунду (около 12 мегабайт)

Для обжима четырёх жил можно использовать любые две пары. В нашем случае это «оранжевая — бело-оранжевая» и «зелёная — бело-зелёная»



Жилы необходимо обрезать, чтобы их длина была одинаковой:



После обрезки получим аккуратные края



Теперь вставьте жилы в коннектор, после чего сразу же еще раз проверьте цвета — не перепутались ли они в процессе вставки

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая



Если цвета с одной стороны плохо видны, то поверните коннектор другой стороной (здесь, естественно, схема идёт снизу вверх)



В случае четырёх жил следует расположить их в коннекторе следующим образом:

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — пусто
• — пусто
• — зелёная
• — пусто
• — пусто



После проверки вставьте кабель до упора, чтобы (

1) все восемь (или четыре) жил упёрлись в край коннектора под медными контактами и (2) край изоляции кабеля находился глубже фиксатора



Теперь вставьте коннектор в гнездо кримпера до упора



Произведите довольно сильное нажатие — лезвия кримпера будут горизонтальны друг к другу



Коннектор обжат: медные контакты пробили изоляцию жил, а фиксатор держит кабель за внешнюю изоляцию



Если делаете обычный Ethernet-удлинитель, то проведите такую же процедуру для другой стороны кабеля, после чего проверьте его, подключив компьютер или ноутбук к LAN-порту вашего роутера



---



Подключение компьютерной розетки Legrand с винтовым механизмом



В случае подключения компьютерной розетки обратная сторона кабеля, скорее всего, обжата коннектором RJ-45, поэтому проверьте схему на обратной стороне кабеля. При необходимости проведите его обжим

Внешний вид розетки: сначала снимаем пластиковую панель — просто потяните её, она держится на пластиковых фиксаторах



Сзади видим винтовой механизм со схемой подключения



Для подключения будем использовать схему «B»



Вы можете подключить розетку и по схеме «A», но в этом случае проверьте, чтобы коннектор с обратной стороны кабеля также был обжат по схеме»A»

Снимаем механизм. Для этого поверните пластиковый винт против часовой стрелки. При необходимости, если винт не поддаётся, аккуратно и на очень маленький угол отогните фиксатор



Схема нарисована на обеих сторонах начинки



Подготовим кабель, как в случае с обжимом: аккуратно надрежем внешнюю изоляцию, чтобы не зацепить жилы



Чтобы увеличить надрез, изогните изоляцию



Снимите внешнюю изоляцию и обрежьте капроновую нить, чтобы она не мешала



Вставьте кабель в начинку розетки со стороны пластикового винта



Распрямите все жилы пальцами, чтобы было удобно ими манипулировать



Теперь, берите каждую жилу пальцами и заводите в крепёжные бороздки — вам нужно просто натянуть жилу двумя пальцами и потянуть её кончик в сторону рисунка схемы с небольшим усилием — она сама проскочит в бороздки, как на иллюстрации ниже

Начнём с оранжевой



Потом бело-оранжевая



Затем, коричневую и бело-коричневую



Теперь поверните начинку розетки другой стороной и проведите те же манипуляции с оставшимися двумя парами



Проверьте ещё раз цвета, чтобы они соответствовали схеме. Теперь наденьте винтовой механизм на основание розетки (но не до конца)



Поверните винт по часовой стрелке — механизм сам наденется на основание розетки при повороте почти без дополнительного давления



Обратите внимание — винт должен быть повёрнут до самой фиксации



Розетка собрана, теперь вы можете для проверки подключить кабелем Ethernet компьютер или ноутбук, после чего закрепить розетку в монтажном отверстии



---



Проверка и тестирование патчкорда из «витой пары» с помощью консольной команды PING и с использованием LAN-тестера



После обжима проверим качество обжима и целостность патчкорда

Первый способ — проверка с помощью консольной команды PING

Подключите компьютер новым кабелем к вашему сетевому оборудованию (роутеру) или создайте соединение VPN, если у вас только кабель провайдера (чтобы было что пинговать)

Затем нажмите  Win+R, в поле «Открыть» введите команду «ping 8. 8.8.8 -t» без кавычек, затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга



Если вы видите строки «Сбой передачи. General Failure» или другие ошибки, то это может говорить о плохо обжатом кабеле.



Проверим качество обжима отдельных жил витой пары с помощью LAN-тестера NS-468 фирмы BITES



Вставьте кабель одним концом в правый порт основного блока, а другим — в верхний порт дополнительного блока, затем включите тестер в режим «ON»



Все восемь пар индикаторов (на основном и дополнительном блоке) должны попеременно загораться с первой по восьмую

Если жилы перепутаны, то светодиоды будут загораться не попарно. Если какая-то жила плохо обжата, то соответствующая пара индикаторов гореть не будет. Если даже после повторного обжима одна или более пара индикаторов не загорается, то обожмите кабель по схеме 4 жилы — в этом случае максимальная скорость по кабелю будет 100 мегабит в секунду (по 8-жильному кабелю — 1 гигабит в секунду)

Вы можете включить LAN-тестер в медленный режим «S»- в нём индикаторы мигают реже и легче определить нужную пару или перепутывание жил витой пары

Если вы обнаружили LAN-тестером плохо обжатую жилу, то сделайте еще раз  обжим обоих коннекторов (не режьте, а ещё раз обожмите кримпером), но в этот раз усилие сделайте немного больше, после чего еще раз проведите проверку LAN-тестером. Если жилы перепутаны или нет сигнала после вторичного обжима — проведите процесс  обжима с самого начала

Подключение интернет розетки: схема, видео, фото

Интернет-розетка, которая используется в компьютерных и других коммуникационных сетях, имеет существенное отличие от подсоединения и монтажа обычного электрооборудования. Это объясняется наличием кабеля для трансляции данных (употребляется витая пара) и наличием штекера RJ-45, который нужно подключить к питанию (тип 8Р8С). Эти два отличия значительно изменили строение разъема, из-за этого установка и подключение интернет розетки также существенно изменились.

• Что важно знать?
• Подготовительные работы
• Нюансы подключения

Что важно знать?

Как правило, применяется розетка с двумя витыми парами с четырьмя проводами (получается восемь жил). Каждая жила разделена по цветам и обладает персональной цветовой маркировкой. Они все необходимы для быстрой трансляции данных.

Разъем типа 8Р8С, который применяется для включения к гнезду, имеет следующий вид:

Инженеры-производители потратили много сил, разрабатывая такое интернет гнездо, которое пользователь смог самостоятельно установить и подключить к электрической сети, не имея опыта и специального приспособления. К тому же, потребитель должен произвести подключение так, чтобы надежность соединений и безопасность контактов оставались на высшем уровне.

Подготовительные работы

В примере употребляется изделие из модели Legrand Valena. Так как ее механизм подходит для многих серий электроустановочного оборудования Legrand, то она стала популярной среди потребителей.

Прежде чем приступать к установке компьютерной розетки своими руками, необходимо осуществить монтаж витой пары. Для этого в подрозетник выводится конец витой пары.

В первую очередь необходимо снять заднюю крышку из механизма. Для этого интернет-розетка должна быть повернута тыльной стороной к лицу. Это делается следующим образом: нужно повернуть по часовой стрелке (приблизительно на девяносто градусов) белый фиксатор. Как это правильно делается, показано на фото ниже:

После того, как фиксатор был повернут, он встает к корпусу разъема перпендикулярно и задняя часть конструкции легко отсоединяется от устройства.  Затем необходимо просунуть сетевой кабель (витую пару) в центр задней крышки, которую предварительно сняли. Делается это со стороны фиксатора (внешняя сторона). После этого нужно оголить жилы. Для этого необходимо аккуратно снять с витой пары защитную оболочку.

Нюансы подключения

На задней крышке интернет розетки существуют пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип использовать зависит от того как соединены между собой оборудования.

На сегодня почти все сетевые конструкции самостоятельно распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой нужно подключить механизм для выхода в интернет, устанавливается лучше всего по подсоединению проводов схемы В.

Согласно схеме требуется поместить провода витой пары определенной окраски в пазы крышки соответственного цвета.

Затем возвращаем крышку на прежнее место. Как только крышка заняла свое посадочное место, следует закрыть белый фиксатор. Для этого он поворачивается против часовой стрелки. Следует отметить, что неправильная установка крышки полностью исключена, так как на устройстве предусмотрены специальные элементы, которые на разъеме отображаются зеркально (выступ и паз). Поэтому установить элементы неправильно невозможно.

Но, возникает вопрос: как производится подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается основным отличием сетевого гнезда от прочих электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они располагаются так, что дистанция между ними равняется сечению медной двойной жилы.

Таким образом крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение надежно. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При этом работа будет осуществляться без избыточных утрат.

Затем следует убедиться, что установка жил осуществлена правильно и обрезать лишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание любых кабелей между собой.

Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой результат получился. Установить и подключить любое сетевое устройство можно самому по этому методу. Даже если контактные группы будут в них отличаться, смысл не поменяется.

Например, есть такой механизм гнезда, подключение которого осуществляется вручную. То есть, каждый шнур витой пары втискивается в определенную клемму согласно номеру и цветовой маркировке провода, как показано на фото ниже. Это немного сложнее и дольше, чем установка интернет розетки серии Легранд. Но технология того, как установить и подключить устройство остается неизменной: жилы попадают в отверстие между заостренных пластин и касаются сердцевины, которая несет ток.

Важно! Прежде чем подключать кабель следует позвонить своему интернет провайдеру и уточнить какая схема подключения используется в квартире.

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:

Теперь вы знаете, как производится установка и подключение интернет розетки своими руками. Надеемся, предоставленные схемы, видео и фото примеры пригодились вам в самостоятельном электромонтаже!

Наверняка вы не знаете:

• Как спрятать провода от компьютера
• Как подключить телевизионную розетку
• Как снять изоляцию с провода

Добавление электрической розетки в середине участка

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косички. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку. Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косичка

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки. соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками. Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей сети.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

1. Выключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

Проблемы с телефонной проводкой и их устранение для домовладельца

Мои телефоны не работают. я позвонил телефонной компании, и они утверждают, что проблема внутри моего дома. Как можно узнать в чем проблема?

Давайте рассмотрим основы телефонной проводки. Как только вы поймете основы, устранение неполадок становится легкой задачей. Это может занять много времени, но ветерок. И в 40 долларов или больше за полчаса обслуживания от мастера по ремонту телефонов, ветер будет за твоей спиной!!

Настоящие основы телефонной проводки…

Хотя у вас могут быть сотни футов телефонных проводов и бесчисленное количество соединений, телефонная проводка действительно проста и логична. Давай прогуляемся по твоему дому, и мы вместе разберемся.

телефонная компания, благослови их души, предоставляет вам услуги через четыре провода или более проводов, ведущих к внешней стороне вашего дома (есть на самом деле больше, чем это, но вам не нужно знать больше, чтобы работать над свои вещи). Эти провода подключаются к коробке, называемой сетью . интерфейс , обычно расположенный за пределами вашего дома для облегчения доступа телефонная компания.

Его также называют протектором (просто от этого звука мурашки по коже, а?) Название «защитник» apt… защищает телефонную проводку вашего дома от необычных электрических помех. скачки напряжения от ударов молнии, линии электропередач, которые могут касаться снаружи телефонные кабели и т. д. Ненадежная система, но очень эффективная 99,9% время. Протектор часто можно найти рядом с вашим электросервисом. (метр), потому что телефонная компания и электроэнергетическая компания используют один и тот же Критерии выбора точки доступа к дому.

Сетевой интерфейс действует как ваша главная распределительная коробка — место, где все телефонные кабели, ведущие в ваш дом. Обычно часть его выключена ограничения для вас. Он может быть закрыт замком или завинчен. Вот где телефонная компания делает свои соединения. Цвета проводов не соответствуют цветовое кодирование вашего интерьера телефонные провода.

Сторона, доступная клиенту, использует стандартную цветовую кодировку, которую вы будете использовать. снова и снова во всей телефонной работе. Наиболее распространенные телефонные кабели имеют четыре провода внутри… красный, зеленый, черный и желтый. В торговле они называются «парами». Пара красно-зеленая используется для основной линии, а черно-желтая пара используется для обеспечения второй линии.

Если вы посмотрите на увеличение сетевого интерфейса слева, то увидите, что есть «блок» с шестью цветными винтами. Есть три пары вместе… желто-черный, красно-зеленый и второй желто-черный. Ты также заметите, что есть провода, подключенные к красному и зеленому терминалы. В этом разъеме только одна действующая телефонная линия… линия 1.  Хотя к разъему можно подключить до трех линий, для удобства при использовании заказчиком они обычно устанавливают только одну линию на разъем. Если у тебя есть три линии, у вас будет один разъем, обслуживающий одну линию, а второй разъем, обслуживающий две линии. Этот блок сетевого интерфейса имеет два таких разъемы, так что в этом доме предположительно может быть до шести телефонных линий. установлен.

Фактическое подключение к вашей проводке осуществляется через телефонную розетку в разъем с помощью съемной вилки, прикрепленной к черному проводу. Отключение этой вилки отключает телефонные линии, подключенные к разъем. Этот плагин немного упрощает устранение неполадок, так как вы можете подключите тестер к разъему, чтобы проверить, в порядке ли линии телефонной компании (подробнее об устранении неполадок позже).

В некоторых старых домах нет легкодоступных интерфейсов…

В старых домах защитный кожух за пределами вашего дома представляет собой запечатанную коробку, которая не разрешить доступ клиентов. Он содержит специальный предохранитель, чтобы остановить молнию от добраться до внутренней проводки. По сути, это отправная точка для стандартный 4-жильный кабель для входа в дом, и у вас нет свободного доступа к его внутренности!

Почему телефонная компания защищала своего защитника? Часть Причина этого в том, что много лет назад все это делала телефонная компания… они владели все телефоны, провода и розетки, и тебе было запрещено возиться с проводкой. Так что у них не было стимула делать прямой доступ внутрь доступный вам защитник. Подключение телефонных кабелей непосредственно к протектор выгоден тем, что телефонный сигнал там самый сильный, и я рекомендую это, когда и если это возможно. На самом деле, если у вас старый стиль протектор, многие телефонные компании заменят его современным разъемом, таким как на фото выше, бесплатно. Особенно, если у вас проблемы с телефоном или проблемы с подключением к интернету!! Просто плачь и умоляй, как я!

Вторая важная причина, по которой домовладельцам было отказано в доступе, связана с страх, что они подключат провода к незащищенной стороне коробки, оставив их системы электропроводки уязвимы для грозовых перенапряжений и, возможно, катастрофических последствия!

Итак, если у вас запечатанный старый образец протектор, ваш доступ к телефонной компании осуществляется по кабелю (обычно 4 провод, или две пары), который входит в ваш дом и подключается к развязке блок или въездной мост . Соединительные блоки представляют собой прямоугольные пластины, используйте винты для подключения каждого из четырех служебных проводов (от телефонной компании) вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Провода от телефонной компании и ваши внутренние провода имеют общий винт в зависимости от цвета провода … все красные до к одному терминалу, негры к другому и т. д. Эта система была отличной, когда люди может быть, у них было два телефона (если они были неприлично богаты), но было немного тесно с три-четыре пары отходят от них к множеству телефонных розеток.

Исторически распределительные блоки возникли, когда в домах был только один телефон. линия и один телефон. Одиночный провод вошел в дом и пошел к одиночный домкрат. Шли годы, и люди стали хотеть более удобные телефоны, дополнительные провода были отведены от распределительного блока для обслуживания других телефонов. Примерно после два соединения, блоки были забиты проводами и плохо работали с. Войдите на входной мост … огромное улучшение. Вместо того, чтобы прокладывать телефонные провода к распределительному блоку в гостиной площади, входной мостик устанавливали в подвальное или подсобное помещение. Входные мосты выполняют ту же функцию, что и распределительные блоки, но входящие провода телефонной компании не соприкасаются напрямую с кабелями вашего дома. Вместо, они используют различные методы крепления проводов к изолированному металлическому каркасу. который обеспечивает связь. Как вы можете видеть на графике, провода телефонной компании (входят в рисунок снизу), каждый подключается к блок с двумя винтовыми клеммами. До двух телефонных линий с двумя отдельные кабели (например, наверху и внизу) могут быть подключены без необходимость разделения проводов на терминале.

Как видите, входные мосты могут содержать больше проводных соединений, чем соединительные. блоки, и поскольку каждое соединение является отдельным, ваш предпочтительный выбор для новых или сменные установки. У вас будет лучше электрическая соединение, меньше вероятность случайного касания проводов и меньше путаницы проводка!

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсимильные аппараты и даже удаленная домашняя сигнализация системы ведут обратно к телефонной компании через эти маленькие провода!

Что может пойти не так с моей телефонной проводкой?

Вы что-нибудь меняли или повредили…    Если ваши телефоны не работает должным образом, подумайте о любых изменениях, которые вы могли внести в свою систему. Вы установили новый телефон за последнюю неделю или две (иногда электроника занимает немного времени, чтобы выйти из строя)? Вы передвигали мебель, случайно дергали телефон? провода или уронить телефон? Если вы можете придумать что-либо, что могло повредить телефон, розетка или провод, это отправная точка в вашей детективной работе!

Поедают ли грызуны ваши провода. .. Не смейтесь! Я нашел не один съеденный телефонный кабель на лет, а также провода стереодинамиков, коаксиальный (телевизионный) и антенный кабель, и электрический кабель под напряжением. Кабельные трассы «Ужинный звонок» — это те, где кабель проходит в скрытом месте, например, за изоляцией в подвале стена. Я думаю, они знают, что это раздражает нас… поэтому мыши делают это! Итак, если вы видели следы грызунов, их следует считать возможными подозреваемыми. Прочтите мою статью о вредителях, включая тему… Мыши повсюду!! у меня был истребитель, но проблема повторяется каждый год. Помощь! ! , относительно того, как найдите и, надеюсь, устраните мышей из ваших домочадцев, не прибегая к ядовитые приманки или ловушки.

Снова удар молнии… Возможно, у вас был эффект удара молнии вашей телефонной системы и даже не знать об этом. Всплеск может выборочно поджарить одного из ваших телефоны, или модульный разъем, или одиночное соединение, не оставляющее вопиющих следов кроме неисправности.

Плохая проводка… Иногда в своем энтузиазме по поводу завершения проекта любитель из лучших побуждений пренебрегает перепроверкой своей работы. возможные результаты:

Короткое замыкание : Два оголенных провода, которые не должны соприкасаться, были слишком близко, а время и невезение заставили их чуть-чуть сместиться, и, вуаля… короткое замыкание. Если провода соприкасаются, телефонная компания думает, что вы по телефону, и вы не можете принимать или совершать телефонные звонки. К счастью, это не является опасным состоянием, поскольку скачок высокого напряжения, возникающий при телефонные звонки не могут произойти. Если бы это произошло, это могло бы поджарить ваши провода. Корректирующее действие, конечно же, заключается в разделении проводов.

Обрыв цепи : Это когда провод, который должен быть подключен нет. В данном случае результат противоположный. .. считает телефонная компания что с вашими телефонами все в порядке, звонящие слышат звонок, а ваш телефон нет «получить сообщение». Решение… найти ослабленный или оборванный провод провода, подключите или отремонтируйте, и вуаля… мир ждет вашего возвращения.

Обратные провода: При условии соблюдения соглашений о цветах проводов. последовательно, у вас не должно возникнуть проблем с добавлением новых телефонов или кабели. Поскольку напряжение является постоянным, а не переменным, обратная проводка может привести к сбоям в работе вашего оборудования. Иногда один телефон может быть неправильно подключены и все еще функционировать. Добавьте второй телефон, правильно подключенный и система рушится!

Перво-наперво… это ваша вина или вина телефонной компании?

Всегда сначала звоните в службу ремонта телефонов… хотя бы они могут не добраться до вас сразу, это, по крайней мере, поставит вас в «очередь», если ваша проблема , их проблема !

В большинстве новых домов есть возможность легко проверить, не возникла ли проблема. вне вашего дома на линиях телефонной компании… пока у вас есть сетевой интерфейс снаружи или внутри вашего дом.

Откройте клиентскую сторону интерфейса, и вы увидеть ряд знакомых предметов… телефонные розетки! Каждому гнезду соответствует одну или несколько телефонных линий в вашем доме. Если у вас есть только один телефонная линия, будет только одна видимая телефонная розетка с цветными проводами прикрепил. В этом интерфейсе вы можете видеть, что телефонная компания написал последние четыре цифры телефонного номера на интерфейсе, чтобы сделать легче найти нужную вилку.

Вынесите один из своих телефонов на улицу или приобретите тестер телефонной магазин, домашний магазин, магазин электротоваров или электроники. Отключите короткозамкнутый телефонный штекер от гнезда в интерфейсе, соответствующем вашему телефонную линию и подключите телефон (или тестер). Тон набора (или правильный последовательность световых сигналов) сообщит вам, что телефонная компания не виновата. Если вы не слышите гудка, возьмите мобильный телефон и позвоните в ремонтную службу!

Если у вас есть несколько линий, у вас будет более одной из этих разъемы активны. Вам нужно будет протестировать их все, чтобы выяснить, какой из них дефектный. Вам также понадобится двухлинейный телефонный тестер, если интерфейс разделяет две линии, так как вторая линия не будет обнаружена стандартный однолинейный тестер (или однолинейный телефон).

Если у вас есть соединительный блок или въездной мост, вы можете проверить проводку телекоммуникационной компании с помощью мультиметра. Для типичной четырехпроводной системы вы не нужно отсоединять какие-либо провода для выполнения этого теста. Коснитесь «+» щуп мультиметра к зеленому и «-» щупу к красным проводам. Если у вас есть вторая линия, «+» на черный и «-» на желтый. Если вы получаете низкое значение напряжения постоянного тока на паре провода (красно-зеленый или черно-желтый), около 48в, вы знаете, что подключены в телефонную компанию. Отсутствие напряжения означает, что вы не получаете сигнал телефонной компании.

Нет проблем с телефонной компанией? Проверять за неисправный телефон!

Один неисправный телефон может испортить всю работу! Отключите все телефоны и телефонные устройства … компьютеры, автоответчики и т. д. … по всей вашей жилой дом. Затем, взяв свой тестер линии (или один телефон, который, как вы уверены, работает, идите вокруг и подключите его к каждой розетке, проверяя правильную последовательность освещения (или, в случае телефона, гудок). Если все домкраты кажутся мертвыми (или вы нигде не слышите гудка), ваша проблема не в ваших телефонах или телефонное оборудование.

Однако, если вы показываете положительную связь со своим тестером, вы знаете, Телефонное устройство, вероятно, является виновником. Подключайте каждое устройство по одному, чтобы посмотреть, кто из них нарушитель спокойствия. Как только вы найдете виновного, и вы можете либо выкинуть, либо отремонтировать.

Следующим шагом будет проверка проводки…

Сразу должен предупредить вас, что это может быть сложно, запутанно и ваше терпение! Разрыв телефонной проводки может быть вызван различными причинами. авария… неправильное прикосновение к проводам, мыши, поедающие кабели или электрические перенапряжение телефонной розетки — все возможные виновники. я попробую дать вам столько информации, сколько я могу, но в конце концов это до вам в внимательно изучите и проанализируйте свою систему!

Отсоедините внутреннюю проводку от телефонной компании. Как упоминал несколько абзацев назад, если у вас есть сетевой интерфейс за пределами вашего дома вы должны отключить вилку, обслуживающую плохую линию. Если у тебя есть распределительный блок или входной мост, физически отделить телефон проводка компании от блока или моста. Убедитесь, что ни один из проводов не касается!

Это действие «разомкнет» цепь и позволит вам использовать мультиметр для проверки целостности проводки. Провод, который имеет «непрерывность» позволяет электричеству свободно течь через него. Если два оголенных провода соприкасаются, они тоже имеют целостность. если ты не хочешь эти провода соприкасаются, непрерывность указывает на дефектное состояние. Это ваша цель… найти дефект и исправить его!

В правильно подключенном доме каждый цвет провода в вашем доме не зависит от все остальные. Поэтому не должно быть никакого контакта между любыми проводами разные цвета. Настройте мультиметр на проверку непрерывности (см. инструкцию к счетчику). Вы должны иметь возможность прикоснуться к своим датчикам через любые два провода разных цветов и не получить непрерывности. Ты можешь сделать это на клеммной колодке или входном мосту, не отключая ни одного из ваших внутренние провода (кроме, конечно, проводов телефонной компании). Все телефоны и устройства должны быть отключены, иначе этот тест не будет работать.

Если вы получаете непрерывное чтение, происходит одна из двух вещей. .. либо две провода соприкасаются где-то в вашем доме или у вас неисправный телефон разъем. Оголенные провода могут соприкасаться за телефонной розеткой или в соединительный блок или въездной мост. Электрический скачок, который сделал это в вашем система сожгла один из ваших разъемов, вызвав внутреннее короткое замыкание. Проверять все видимые соединительные блоки в первую очередь. Произведите визуальный осмотр, чтобы увидеть, нет ли провода, подключенные к разным клеммам, соприкасаются, или если какие-либо провода кажутся отсоединен или ослаблен. Если вы видите одно из этих условий, разделите соприкасаться с проводами или затягивать соединения. Вернитесь к предыдущему шагу и проверьте линии снова с телефоном. Если телефоны по-прежнему не работают, продолжайте к другим блокам и телефонным розеткам. Изучая их, убедитесь, что все оголенные провода хорошо отделены друг от друга. Иногда достаточно просто переустановить крышка может привести к соприкосновению с близко расположенными проводами!

Имейте в виду, что может быть вторичных соединительных блоков или параллельных подключения в вашем доме. Они используются для прокладки телефонного кабеля к удаленному местонахождение путем соединения с кабелем другого телефона, а не с новым кабелем от главного распределительного блока или протектора. Кроме того, телефонные кабели могут цепи» друг от друга (известные на электрическом жаргоне как параллельные подключение), одно подключение к следующему к следующему и так далее. Если вы посмотрите на ваш распределительный блок и видите два кабеля, ведущих в дом, но вы знаете, что вы имеют шесть телефонных розеток, происходит один из этих двух сценариев. Вам следует попытайтесь найти какие-либо вторичные распределительные блоки и осмотрите их на предмет касания оголенных участков. провода или свободные провода. Что касается параллельных соединений, вы обнаружите только их, когда вы открываете телефонные розетки на следующем этапе вашего устранение неполадок, если вам придется зайти так далеко.

Теперь нужно определить, дело в кабеле или в телефоне. розетки или гнезда. Отсоедините один провод пары (красный или зеленый, черный или желтый) с каждого гнезда. Это отключает все разъемы без необходимости полного отключения все провода. Подсоедините цепь к проводам телефонной компании. Затем один по одному, переподключайте разъемы по одному, тестируя телефон или телефонную линию тестер.

Если ни один из разъемов не работает, значит у вас короткое замыкание в кабеле. Если все работает но один, ваш короткий, вероятно, в домкрате. Вы можете получить новый домкрат и попробовать подключение к нему существующих проводов. У меня обычно один стандартный модульный разъем доступен для тестирования всякий раз, когда я устраняю неполадки телефонов.

Должен признать, что это не единственный способ устранения неполадок телефона. линии… всего один базовый подход. После того, как вы узнаете телефон своего собственного дома системы, вы можете найти ярлыки для тестирования, которые я здесь даже не рассматривал. Считайте это букварем, но не забывайте… вы сами учитесь опыт!!

Есть ли ограничение на количество телефоны я могу подключить к той же линии?

Да и нет.
